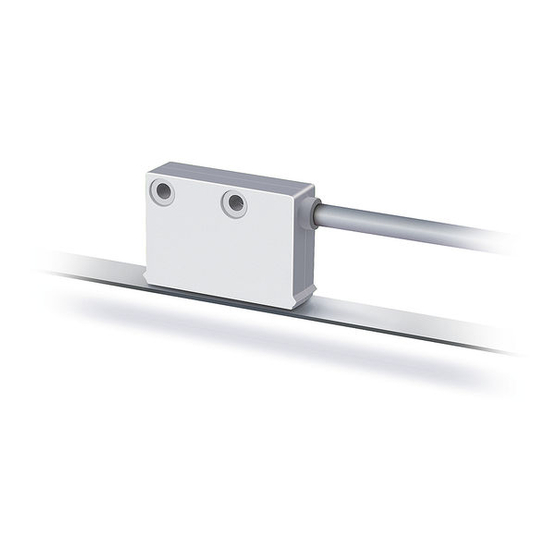

Siko MSK400/1 Originalmontageanleitung
Magnetsensor
Verwandte Anleitungen für Siko MSK400/1
Inhaltszusammenfassung für Siko MSK400/1
- Seite 1 MSK400/1 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 14 44/18...
-
Seite 2: Inhaltsverzeichnis
3 Identifikation 4 Installation 4.1 Mechanische Montage 4.2 Montage Magnetband 4.3 Montage Magnetsensor 4.4 Elektrische Installation 5 Inbetriebnahme 6 Fehlerbehandlung 7 Transport, Lagerung, Wartung und Entsorgung 8 Technische Daten MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18... -
Seite 3: Dokumentation
Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18... -
Seite 5: Identifikation
` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18... -
Seite 6: Montage Magnetband
Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich heraus- gezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwen- det werden). MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18... - Seite 7 Magnetband vollständig darin eingebettet ist. Abb. 2: Magnetband Abb. 3: Magnetband von vorne angeschrägt verschraubt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
-
Seite 8: Montage Magnetsensor
Verfahrrichtung Signal A vor ±3° ±3° Kabelabgangsrichtung zulässige Abweichung Band/ Sensor 0.1 ... 4 mm maximale Fluchtungsfehler Abb. 6: Definition der Zählrichtung mit Magnetband und Montage Sensor/Magnetband, Abstandsmaße, Toleranzen MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18... -
Seite 9: Elektrische Installation
` Die maximale Länge des Anschlusskabels zwischen Sensor und Nach- ACHTUNG folgeelektronik beachten. ` Verzinnte Litzen nicht in Verbindung mit Schraubklemmverbindungen einsetzen. Anschlussarten • E1: offene Kabelenden Signal Farbe schwarz orange braun Schirm weiß MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18... - Seite 10 Abb. 7: Montage Anschlussart E6 Litzenquerschnitt Leitungen 0.14 ... 0.5 mm². MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
-
Seite 11: Inbetriebnahme
• Vor Montage ist der Magnetsensor auf Transportschäden zu untersu- chen. Beschädigte Magnetsensoren nicht einbauen. Wartung Bei korrektem Einbau nach Kapitel ist der Magnetsensor wartungsfrei. Oberfläche des Magnetsensor bei starker Verschmutzung gelegentlich mit einem weichen Lappen reinigen. MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18... -
Seite 12: Technische Daten
Anschlussart offenes Kabelende Steckverbinder 7-polig Systemdaten Ergänzung Pollänge 4 mm Auflösung 1 mm bei 4-fach Auswertung Systemgenauigkeit ±(1 + 0.03 x L) mm, L in m bei T = 20 °C MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18... - Seite 13 EN 61000-6-2 Störfestigkeit / Immission EN 61000-6-4 Störaussendung / Emission Schutzart IP67 EN 60529 Schockfestigkeit 500 m/s , 11 ms EN 60068-2-27 Vibrationsfestigkeit 100 m/s , 5 … 150 Hz EN 60068-2-6 MSK400/1 · Datum 07.02.2018 · Art. Nr. 81145 · Änd. Stand 44/18...
- Seite 26 MSK400/1...
- Seite 27 MSK400/1...
- Seite 28 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
