8.3 Polarität eines Strom-
wandlers messen
Sie können eine Polaritätsprüfung durchführen, um
festzustellen, ob die Stromrichtung in einem Wandler
richtig ist oder nicht.
WARNUNG
Machen Sie diese Zusammenschaltung
niemals während der Erzeugung des
Stromes. Wenn Sie es tun, können Sie
sich gefährlicher Hochspannung aus-
setzen.
Bei dieser Prüfung geht es um die Bestätigung, dass
die Klemme S1 (X1) auf der Sekundärseite positiv ist
im Verhältnis zur Klemme S2 (X2), wobei die Klemme
P1 (H1) auf der Primärseite positiv ist bezüglich
Klemme P2 (H2).
1]

Grundeinstellung:

OPERATE
2]
Schließen Sie diejenige Ausgangsklemme von
ODEN AT, die mit einem Punkt (·) markiert
ist, an P2 (H2) auf der Primärseite des Strom-
wandlers an.
3]
Verbinden Sie die andere Ausgangsklemme
mit P1 (H1).
4]
Der Anschluss vom A-METER 2, der mit
einem Punkt (·) markiert ist, wird an S2 (X2)
auf der Sekundärseite des Stromwandlers
angeschlossen.
5]
Die andere Buchse des A-METER 2 wird mit
S1 (X1) verbunden.
6]
Aktivieren Sie das zweite Amperemeter (A-
METER 2) von ODEN AT in der Menüoption
<V/A METER> unter dem Menükopf "A-
METER 2"
7]
Drücken Sie die Taste <ESC> (normalerweise
zweimal) bis das Zeichen für Grad ("°") links
oben auf dem Fenster erscheint.
8]
<ON+TIME> drücken.
9]
Erhöhen Sie den Strom so lange bis ein stabil-
er Phasenwinkel auf der Anzeige erscheint.
10]
Ist der Phasenwinkel nahe bei 0° oder 359°,
ist die Polarität korrekt. Ist der Phasenwinkel
180°, ist die Polarität nicht korrekt.
11]
Drücken Sie <OFF>.
12]
Schließen Sie die für das A-METER 2 verwen-
deten Kabel an die anderen sekundären
ZP-BH02D
OFF [AUS]
Wicklungen an und kontrollieren Sie diese
auf die gleiche Art.

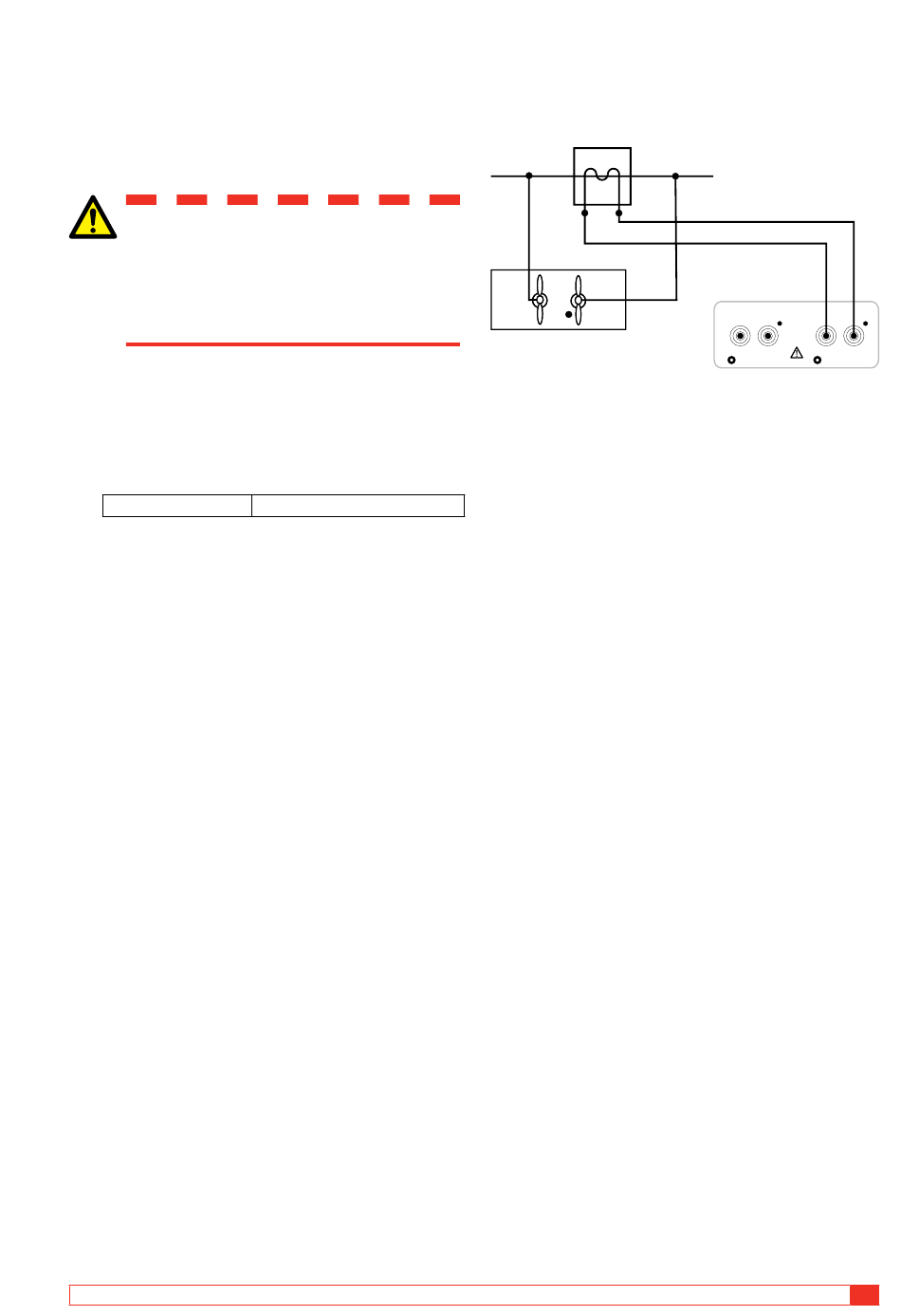

Abb. 8.1 zeigt das Muster einer Zusammenschaltung.
C ur r ent t r ansf or m er
S1( X1)S2( X2)
P1( H 1)
Abb 8.1
8 ANWENDUNGSBEISPIELE
P2( H 2)
VO LTM ETER AM M ETER 2
200V
R ed
( +)
20A
Bl ack
( - )
