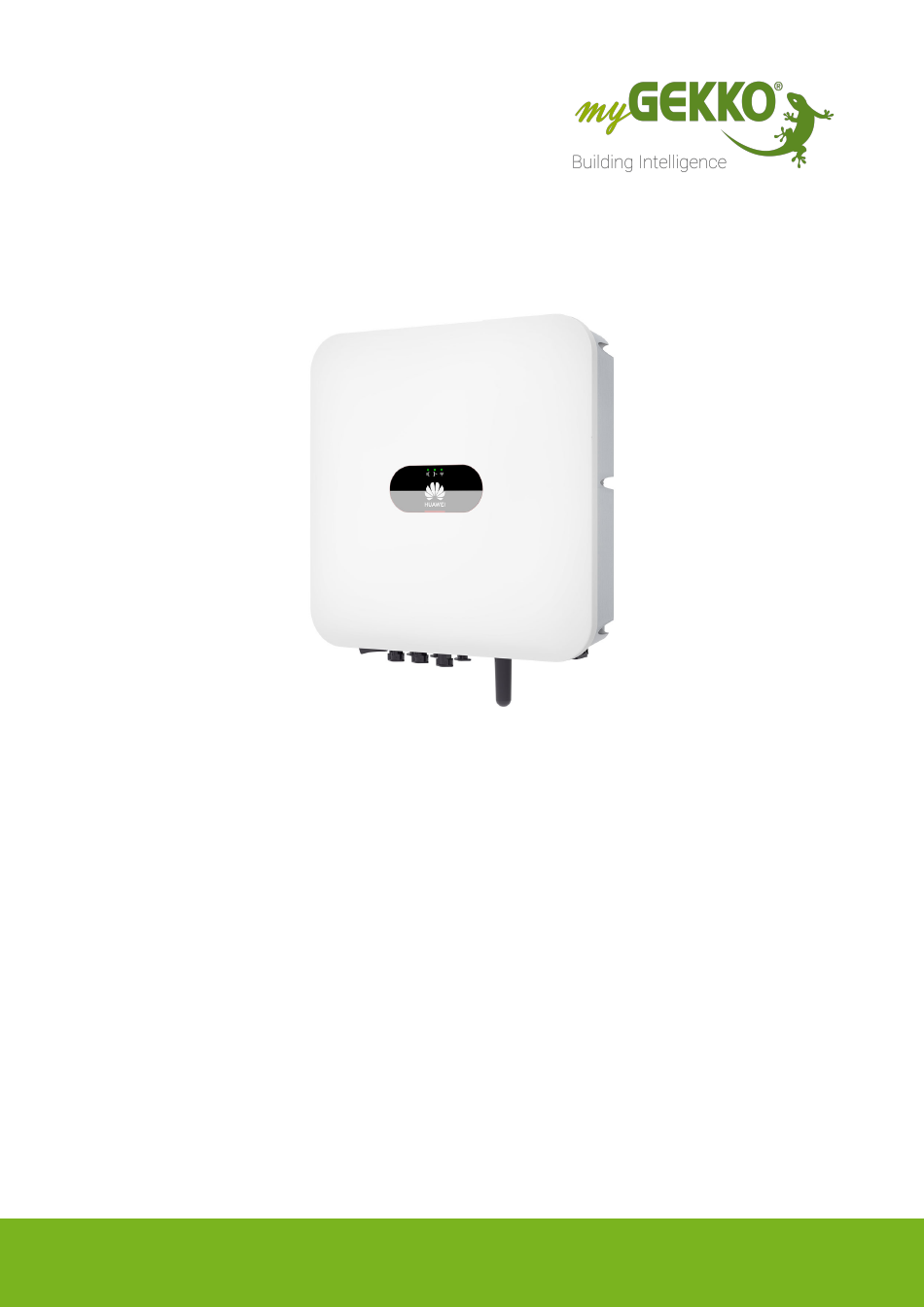

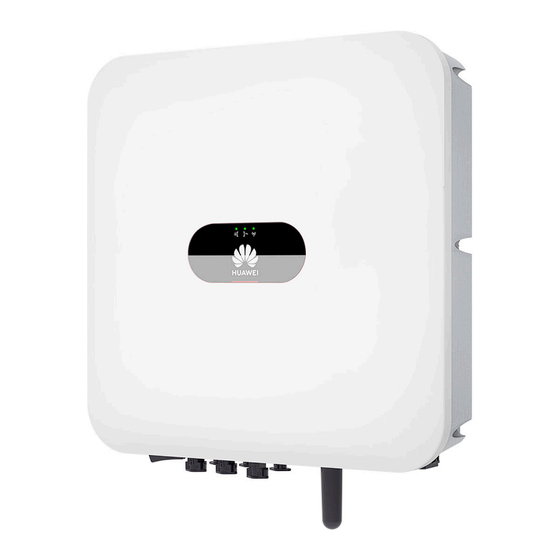

- Seite 1 Huawei SUN2000 PV Inverter Technisches Handbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit und Garantie..............3 Allgemein..................5 Konfiguration im myGEKKO OS............6 IO Konfiguration................6 3.1.1 Beispiel Konfiguration der Datenpunkte in den Syste- men................8 3.1.2 Konfiguration Zähler Netzbezug........8 3.1.3 Konfiguration Zähler Netzeinspeisung......9 3.1.4 Konfiguration Zähler Batterieladung......9 3.1.5 Konfiguration Zähler Batterieentladung.... -
Seite 3: Sicherheit Und Garantie
Sicherheit und Garantie Die Geräte sind nach den derzeit gültigen Regeln der Technik gebaut und be- triebssicher. Sie wurden geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinwei- se, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt die Ekon GmbH keine Haftung. - Seite 4 GEFAHR Elektrische Spannung ! Lebensgefahr und Brandgefahr durch elektrische Spannung Im Innern des Geräts befinden sich ungeschützte spannungsführende Bau- teile. Die VDE-Bestimmungen beachten. Alle zu montierenden Leitungen spannungslos schalten und Sicherheitsvorkehrungen gegen unbeabsichtig- tes Einschalten treffen. Das Gerät bei Beschädigung nicht in Betrieb neh- men.
-
Seite 5: Allgemein
HINWEIS Bevor die Konfiguration am Controller erfolgt, muss die Inbetriebnahme des Huawei Inverters und der dazugehörigen Komponenten abgeschlossen wer- den. Ggf. muss die Modbus-Schnittstelle aktiviert werden sowie dem Inver- ter eine statische IP zugewiesen werden, damit sich die IP-Adresse bei ei- nem Netzwerkneustart nicht ändert und dadurch die Verbindung verloren... -
Seite 6: Konfiguration Im Mygekko Os
Konfiguration im myGEKKO OS Bevor die Konfiguration am Controller erfolgt, muss die Inbetriebnahme des Huawei Inverters und der dazugehörigen Komponenten abgeschlossen werden. Ggf. muss die Modbus-Schnittstelle aktiviert wer- den sowie dem Inverter eine statische IP zugewiesen werden, damit sich die IP-Adresse bei einem Netz- werkneustart nicht ändert und dadurch die Verbindung verloren geht. - Seite 7 Beispiel Parametereinstellungen IO-Station Konfigurationen Zuerst werden folgende Zähler im System Energiezähler angelegt: im System Konfiguration Zähler Netzbezug, Seite 8 Energiezähler Konfiguration Zähler Netzeinspeisung, Seite 9 Konfiguration Zähler Batterieladung, Seite 9 Konfiguration Zähler Batterieentladung, Seite 10 Konfiguration Zähler Hausverbrauch, Seite 10 Konfiguration Zähler PV Produktion, Seite 10...
-
Seite 8: Beispiel Konfiguration Der Datenpunkte In Den Systemen
Die Werte müssen wie hier beschrieben ausgewählt werden (Im Beispiel Energiezähler Netzbezug > Leis- tung): 1. Auswahl der IO Station, in der der Huawei Wechselrichter konfiguriert ist 2. Auswahl des entsprechenden Datenpunktes (AI) der IO-Station (laut Liste 6) 3. Auswahl des entsprechenden Registertyps (laut Liste 6) 4. -
Seite 9: Konfiguration Zähler Netzeinspeisung
Daten- Register Beschreibung Einheit punkt my- Funktion Nummer GEKKO OS Strom Phase 1 37107 FC3/FC16 Hold 32Bit (R/W) Strom Phase 2 37109 FC3/FC16 Hold 32Bit (R/W) Strom Phase 3 37111 FC3/FC16 Hold 32Bit (R/W) Powerfaktor 37117 FC3/FC6 Hold (R/W) Frequenz 37118 FC3/FC6 Hold (R/W) In der IO-Konfiguration im Energiezähler für Netzbezug können unter „Weitere“... -
Seite 10: Konfiguration Zähler Batterieentladung
3.1.5 Konfiguration Zähler Batterieentladung Bezeichnung Datenpunkt (AI) TYPE VALUE Skalierung Leistung REG32 S-C.1/1000 Energie REG32 C.1x10 0.001 Als Einheit muss für Leistung „kW“ und für Energie „kWh“ eingegeben werden. 3.1.6 Konfiguration Zähler Hausverbrauch Der Hausverbrauch wird über den Energiemanager am Controller selbststän- dig berechnet, wenn dort die Werte für PV Produktion, Batterie und Netzein- speisung/Netzbezug konfiguriert sind. - Seite 11 In der IO-Konfiguration der Logik werden IN1 und IN2 auf AIN (Analog Input) gestellt und folgende Datenpunkte ausgewählt: Daten- Bezeichnung TYPE VALUE punkt (AI) Inverter REG32 S-C.1/1000 Batteriela- REG32 S-C.1/1000 dung ** Durch die Eingabe von Max = 0 wird der aus dem Datenpunkten erhaltene Wert ohne Konvertierung übernommen.
-
Seite 12: Konfiguration Im System Energiemanager
In der Logik werden die Werte für Inverter und Batterieladung addiert. Durch den Abgleich mit MAX = 0 werden hohe, negative Leistungswerte, die vom In- verter oft als Fehlerwerte gesendet werden, abgefangen und der Wert 0 wird an den Merker weitergegeben. In der IO-Konfiguration des Zählers „Produktion Inverter“... -
Seite 13: Netzzähler
restlichen Zählerwerte berechnet. Beim Hausverbrauchszähler bleibt der Zäh- lertyp deshalb auf Typ > Messumformer stehen. Netzzähler, Seite 13 Hausverbrauchszähler, Seite 13 PV-Produktionszähler, Seite 14 Speichersystem, Seite 14 3.2.1 Netzzähler 3.2.2 Hausverbrauchszähler... -
Seite 14: Pv-Produktionszähler
3.2.3 PV-Produktionszähler Bei "PV-Leistung" Max kann die Maximalleistung der Anlage angegeben wer- den. 3.2.4 Speichersystem Daten- Bezeichnung TYPE VALUE punkt (AI) Batterie-La- REG16 C.1/10 dezustand... - Seite 15 *** Durch Eingabe von Min und Max > 0 wird der aus dem AI erhaltene Wert ohne Konvertierung übernommen.
-
Seite 16: Hinweise
Hinweise Einbinden mehrerer Wechselrichter, Seite 16 Wechselrichter ohne angeschlossene Batterie, Seite 18 Plausibilitätscheck Fehler, Seite 18 Einbinden mehrerer Wechselrichter Sollte es sich um ein System mit mehreren Wechselrichtern handeln, müssen die Daten der Wechsel- richter einzeln abgefragt werden. Dabei kann auf die weiteren Wechselrichter über die nachfolgenden SLAVE-Adressen zugegriffen werden. - Seite 17 Im System Energiezähler wird für jeden Inverter ein Baustein erstellt. Wenn am Inverter keine Batte- rie angeschlossen ist, kann der Baustein wie im Kapitel Wechselrichter ohne angeschlossene Batterie, Seite 18 beschrieben konfiguriert werden. Um die Summe der PV-Produktionen der verschiedenen Wechselrichter zu erhalten, müssen die Erträge der verschiedenen Anlagen/Wechselrichter in einer Logik addiert werden.
-
Seite 18: Wechselrichter Ohne Angeschlossene Batterie
HINWEIS Bei der Konfiguration mehrerer Wechselrichter über die selbe Schnittstelle kann es passieren, dass die Verbindung zum Wechselrichter immer wieder abbricht. In dem Fall kann unter den Parametern in der IO-Station das REG- Intervall erhöht werden. Wechselrichter ohne angeschlossene Batterie Ist an einem Wechselrichter kei- ne Batterie angeschlossen, kann das Register für die Inverterleis-... - Seite 19 Huawei SUN2000 PV Inverter Technisches Handbuch myGEKKO | Ekon GmbH St. Lorenznerstr. 2 I-39031 Bruneck (BZ) Tel. +039 0474 551820 info@my.gekko.com www.my-gekko.com Ekon Vertriebs GmbH Fürstenrieder Str. 279a, D-81377 München Vertriebsbüro Eislingen Schillerstr. 21, D-73054 Eislingen Kodex - Version 2023.09.07.01 - Stand 2023-09-07...
