Conti+ CONSMART CONE4111221109 Montageanleitung Seite 11

11
Elektroinstallation | Electrical installation
Version: Netzversorgung | Mains power supply

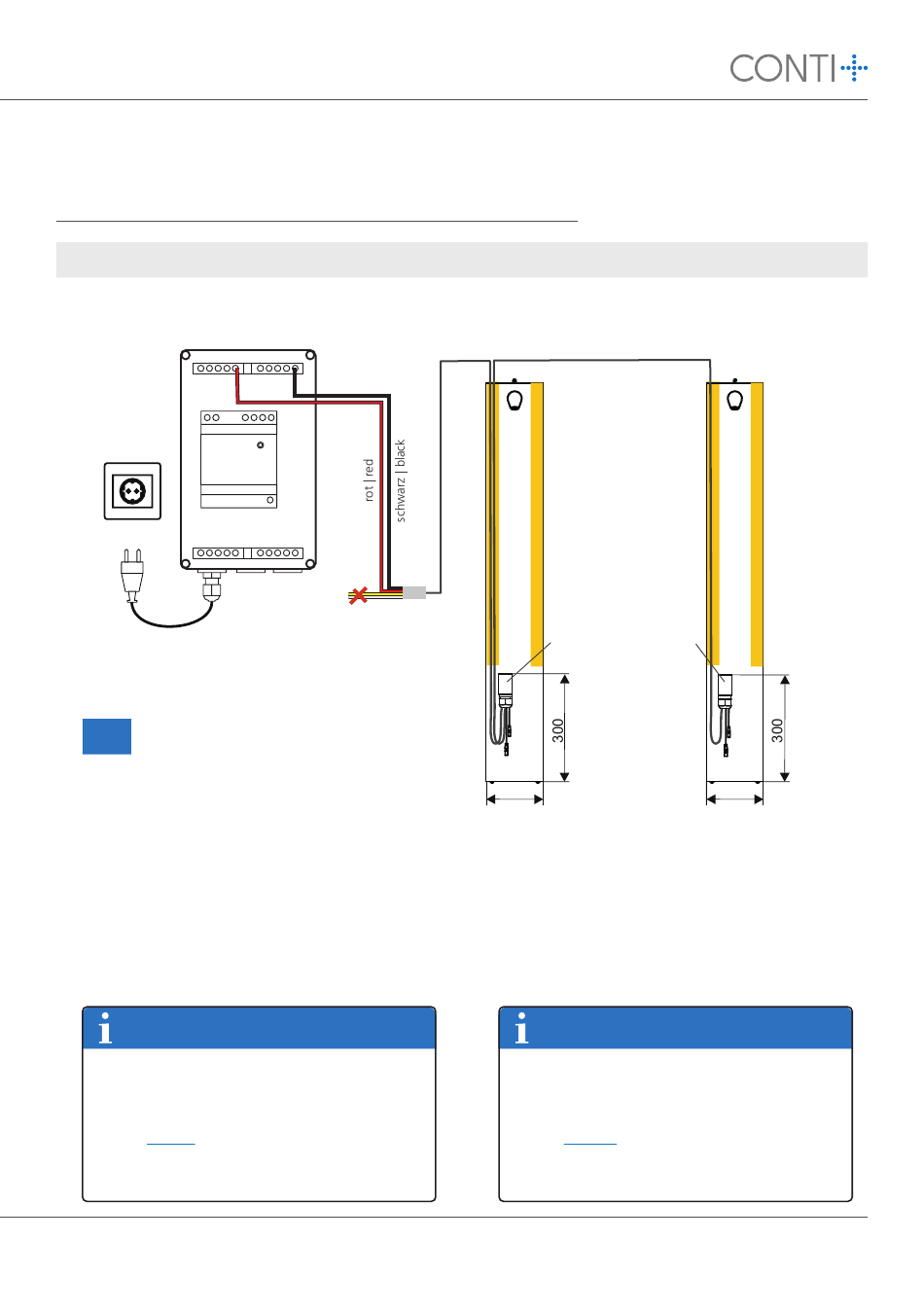

Verkabelungsschema Duschpaneele | Wiring scheme Shower panels
Netzteil | Power Supply Unit
X1:
+12VDC
N L
DC OK
X3:
Sektion Sektion
230 V/AC
!
Topologie bis max.
100m / 10 Armaturen
Topology up to max.
100m / 10 fittings
Leitungen wie abgebildet, in Duschpaneel(e) einführen.
Anschließend detaillierte Beschreibung der Verkabelung auf Folgeseiten beachten.
Insert the pipes into the Shower panel(s) as shown.
Then follow the detailed description of the cabling on the following pages.
Hinweis!
Zwingend erforderliche Verbindungsleitungen
sind bauseits in einem Schutzrohr/Leerrohr zu
verlegen und anzuklemmen.
▪
jeweils erforderliche Leitungstypen sind in den ent-
sprechenden Montageanleitungen angegeben:
Beispiel: J-Y(ST)Y 2x2x0,8 mm
Die elektrische Verdrahtung darf nur von einer
Elektrofachkraft gemäß DIN VDE 105-100 durch-
geführt werden.
CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus
www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
X2:
0VDC
+V -V
X4:
gelb und weiß nicht angeschlossen
yellow and white not connected
Elektroinstallation
Kabeltyp | Cable type
J-Y(ST)Y 2x2x0,8mm
Anschlussverteiler
Connection distributors
220
Duschpaneel 1 bis x
Shower panel 1 to x
Note!
Mandatory connecting cables are to be laid
and clamped on site in a thermowell / empty
conduit.
▪
The required cable types are specified in the corre-
sponding installation instructions:
Example: J-Y(ST)Y 2x2x0,8 mm
Electrical wiring may only be carried out by a
qualified electrician in accordance with DIN VDE
105-100.
220
Duschpaneel x (letztes)
Shower panel x (last)
electrical installation
