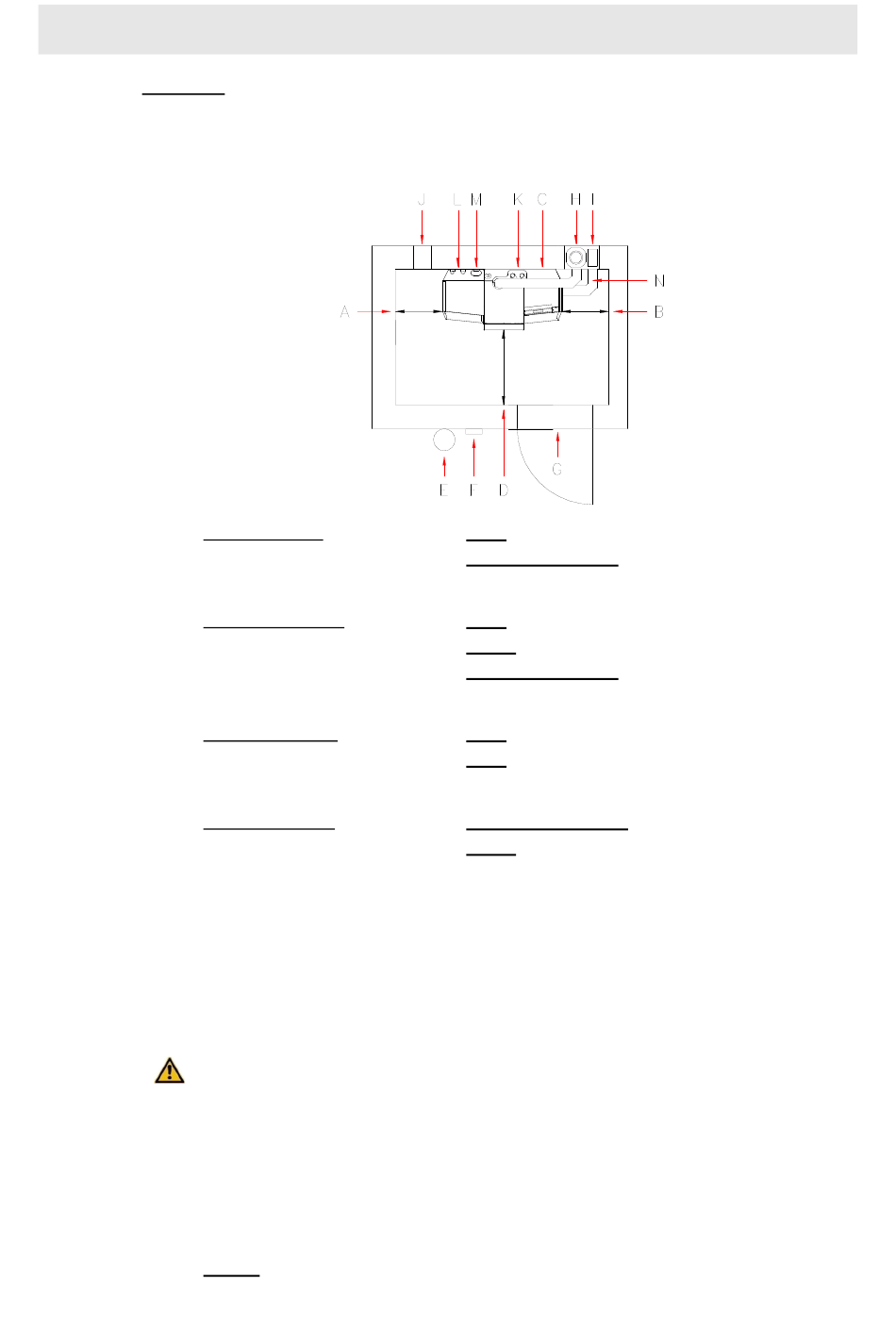

Aufstellort:
HYBRID 0.10 / 0.16
A →
Abstand LINKS
B →
Abstand RECHTS
C →
Abstand HINTEN
D →
Abstand VORNE
E →
Feuerlöscher
F →
Fluchtschalter
G →
Brandschutztür
H →
RLA Einbauvariante Energiesparzugregler mit Ex-Klappe im Rauchrohr
möglichst nahe am Kaminanschluss – die örtlichen Vorschriften beachten – mögliche Staubbildung
RLA Einbauvariante Energiesparzugregler mit Ex-Klappe im Kamin
ca. 50 cm unter dem Kaminanschluss – die örtlichen Vorschriften beachten
RLU Einbauvariante Energiesparzugregler mit Ex-Klappe im RLU Zugkasten
Zuluftanschluss von vorne oder von unten möglich
I →
Luftzuführung über Luftschacht im Kamin
J →
Verbrennungsluftzufuhr über Maueröffnung
K →
Anschluss für die Pelletssaugschläuche
L →
Anschluss für Heizungsvorlauf und Rücklauf
M →
Anschlussmöglichkeit von links, rechts und von oben für die Kältemittelleitungen
N →
Option: Anschlussmöglichkeit für ein RLU System
10
Planen Sie die Feuerung möglichst nahe beim Kamin, um ein
langes Abgasrohr zu vermeiden. Die Feuerung muss für
Reparaturarbeiten von vorne zugänglich sein. Die Ausladung
der Fronttür muss freigehalten werden.
0 cm
1)
möglich
50 cm mindestens
ideal
1)
Möglich, wenn die Kältemittelleitungen von oben oder von rechts zugeführt werden.
0 cm
2)
möglich
30 cm
mit RLU
50 cm mindestens
ideal
2)
Möglich ohne RLU, wenn die Kältemittelleitungen von oben oder von links zugeführt werden.
0 cm
3)
möglich
5 cm
ideal
3)
Abstand ist möglich, wenn hinter dem Kessel keine Leitungen verlegt werden müssen.
100 cm mindestens
ideal
80 cm
möglich
6 kg Füllgewicht EN3
Not-Aus
T30 / EI
30-C absperrbar und selbsttätig schließend
2
z.B. für RLU Variante
z.B. für RLA Variante
