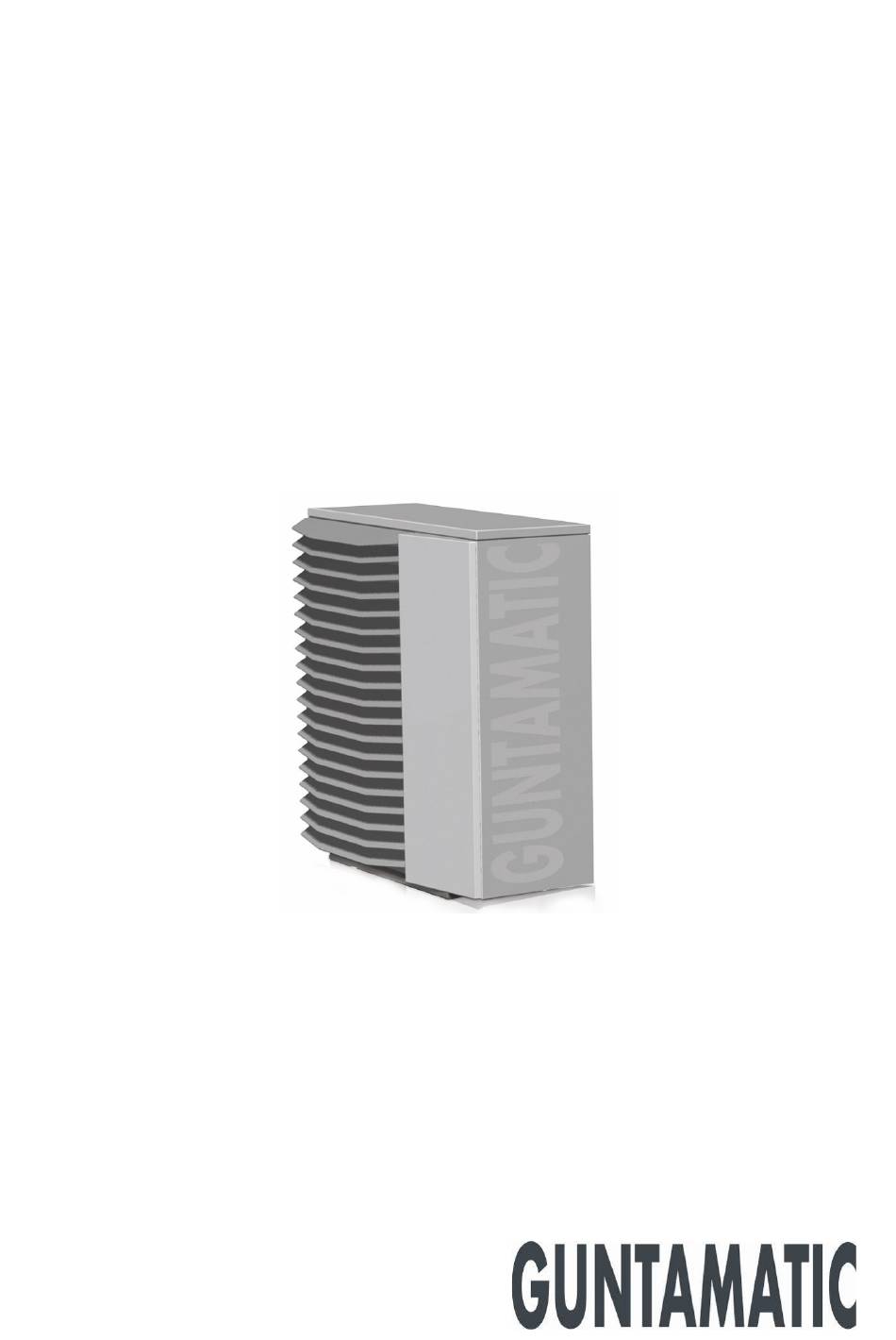

- Seite 1 Luft / Wasser WÄRMEPUMPE WP9 / R32 Planung und Installation DE-B31-027-V08-0423...
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite EINLEITUNG ................4 Zum Dokument....................4 Sicherheitshinweise ..................4 Garantie und Gewährleistung ................. 4 Inbetriebnahme ....................4 Bauliche Voraussetzungen ................4 MÖGLICHE KOMBINATIONEN..........5 PLANUNG ................. 6 MONTAGE ................8 Sicherheitshinweise für R32 Kältemittel ............9 Bodenmontage ....................10 Wandmontage .................... -
Seite 4: Einleitung
Weiters dürfen nur Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.4 INBETRIEBNAHME Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Der von GUNTAMATIC autorisierte Fachmann kontrolliert, ob die Anlage laut Schema gebaut wurde, stimmt die Anlage ab und erklärt dem Anlagenbetreiber den Betrieb der Heizanlage. -
Seite 5: Mögliche Kombinationen
MÖGLICHE KOMBINATIONEN WP 9 BIO HYBRID BIOSMART --- HYBRID Nachrüstung BIOSTAR HYBRID BIOSTAR --- HYBRID Nachrüstung BMK HYBRID --- HYBRID Nachrüstung EVOLUTION HYBRID HYBRID 0.10/0.16... -
Seite 6: Planung
PLANUNG Bei der Wahl des Aufstellortes ist folgendes zu beachten: Wählen Sie einen Aufstellort für die Außeneinheit, der trocken und sonnig, aber nicht direkten bzw. starkem Wind ausgesetzt ist. Um Luftkurzschlüsse und Schallreflektion zu verhindern, ist eine Aufstellung in Nischen oder ... - Seite 7 Gaswarngerät / Heizraum / Inneneinheit Die Installation eines für R32 Kältemittel tauglichen Gaswarngerätes (nicht im Lieferumfang enthalten) wird als zusätzliche Sicherheit von GUNTAMATIC vorgeschrieben. Da R32 schwerer ist als Luft, empfiehlt sich die Montage des Warngerätes am Kessel unterhalb des Kältemittel-Plattenwärmetauscher.
-
Seite 8: Montage
MONTAGE Das Außengerät muss insbesondere dann, wenn es an einem Ort mit starkem Wind oder in der Höhe installiert wird, auf einer besonders stabilen Basis (Wand oder Boden) montiert werden. HINWEIS: Bei Montage am Gebäude können Geräusche und Vibrationen übertragen werden. Der Luftauslass befindet sich auf der Seite, Der Luftauslass befindet sich auf der die von der Wand abgewandt ist. -
Seite 9: Sicherheitshinweise Für R32 Kältemittel
4.1 SICHERHEITSHINWEISE FÜR R32 KÄLTEMITTEL R32 Kältemittel fällt in die Kategorie A2L (schwer entflammbar). Bei Installation und Wartung müssen daher folgende Sicherheitshinweise und Vorgaben genau beachtet werden. Folgende Sicherheitshinweise genau beachten: • Beachten Sie bei allen Arbeiten die Angaben aus der DIN EN 378 und die Herstellerangaben. -
Seite 10: Bodenmontage
4.2 BODENMONTAGE Halten Sie einen Mindestabstand von 200 mm zwischen Unterseite der Außeneinheit und dem Untergrund ein! Unter der Außeneinheit ist ein Kiesbett zu errichten, in welchem das entstehende Kondensat versickern kann! Bei festem Untergrund wie z.B. Beton, ist ein Abfluss vorzusehen. Die Außeneinheit ist vor Schnee zu schützen. -
Seite 11: Wandmontage
4.3 WANDMONTAGE NUR FÜR WP 9 MÖGLICH Klären Sie die Tragfähigkeit der Wand, auf der die Außeneinheit montiert werden soll, mit dem zuständigen Baumeister bzw. Statiker Wandkonsole Aufhängen der Außeneinheit muss auf festem Untergrund montiert werden und eine Tragkraft von mindestens 250 kg gewährleisten! Bis zu einer Montagehöhe von maximal. -
Seite 12: Montage Kältemittelrohr
4.4 MONTAGE KÄLTEMITTELROHR Installieren Sie das Kältemittelrohr unter Berücksichtigung der maximalen Installation zulässigen Länge und des maximal zulässigen Höhenunterschied! Das Kältemittel R32 steht unter hohem Druck! Kältemitteldruck Verwenden Sie daher ausschließlich ein zertifiziertes Kältemittelrohr und befolgen Sie die Installationsanweisungen! Stellen Sie sicher, dass das Kältemittelrohr frei von Verunreinigungen, und Feuchtigkeit ist! Verunreinigungen... -
Seite 13: Zulässige Länge Des Kältemittelrohres
4.5 ZULÄSSIGE LÄNGE DES KÄLTEMITTELROHRES HÖHER TIEFER Beispielbild HÖHER Die Außeneinheit ist höher montiert als die Inneneinheit. maximal zulässige Länge des Kältemittelrohres ≤ 35 m (Mindestlänge 4 m) maximal zulässiger Höhenunterschied 20 m TIEFER Die Außeneinheit ist tiefer montiert als die Inneneinheit. maximal zulässige Länge des Kältemittelrohres ≤... -
Seite 14: Arbeiten Am Kältemittelrohr
4.6 ARBEITEN AM KÄLTEMITTELROHR Um das Eindringen von Fremdstoffen oder Wasser in das Rohr zu verhindern, müssen die Rohre mit Blindstopfen verschlossen sein! Stellen Sie sicher, dass Ihnen die benötigten Werkzeuge zur Verfügung stehen! Rohrschneider, Reibahle, Bördelwerkzeug, … schneiden Wenn Sie das Rohr (A) kürzen möchten, schneiden Sie es mit Hilfe eines Rohrschneiders im rechten Winkel ab. - Seite 15 Entfernen Sie Grate mit Hilfe einer Reibahle! Halten Sie das Rohr beim Entfernen der entgraten Grate nach unten, um sicherzustellen, dass diese nicht ins Rohr gelangen. Ein zu großes Drehmoment kann zu einem Gasleck führen! verschrauben Ziehen Sie die Überwurfmuttern mit Hilfe eines Drehmomentschlüssels mit folgenden Drehmomenten an.
- Seite 16 isolieren Isolieren Sie das Gas- und flüssigkeitsführenden Rohr jeweils mit einer geeigneten EPDM Isolierung. Isolieren Sie Verbinder und Anschlüsse der Kältemittelleitung mit Isoliermaterialien der Klasse 0. Die Standardwerte für Temperatur und Luftfeuchtigkeit liegen unter 30 °C bzw. unter 85 %. Wenn das Gerät extremen Wetterbedingungen ausgesetzt ist, wählen Sie anhand der folgenden Tabelle das geeignete EPDM Isoliermaterial.
- Seite 17 Verwenden Sie nur Werkzeuge, die für das Kältemittel R32 geeignet sind! Vakuumtrocknung Verwenden Sie eine Vakuumpumpe, mit der ein Unterdruck von bis zu – 1 Bar erzeugt werden kann. Vorgehensweise: 1. Schließen Sie einen geeigneten Druckmesser an das Flüssigkeitsrohr und an das Gasrohr an. 2.
-
Seite 18: Elektroanschluss
ELEKTROANSCHLUSS Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Witterungseinflüsse aus- geschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig. -
Seite 19: Schema Verkabelung
BIO HYBRID mit 400 V Außeneinheit BU-03 400 VAC 230 VAC 13 A NS-WP 400 VAC 16 A Verkabelung innen Verkabelung außen INFO 2 poliger Leitungsschutzschalter im Schaltschrank Versorgung Inneneinheit 4 poliger Leitungsschutzschalter im Schaltschrank Versorgung Außeneinheit Netzzuleitung zur Inneneinheit 3 x 1,5 mm²... - Seite 20 BMK HYBRID mit 400 V Außeneinheit BT-03 400 VAC 230 VAC 13 A NS-WP 400 VAC 16 A Verkabelung innen Verkabelung außen INFO 2 poliger Leitungsschutzschalter im Schaltschrank Versorgung Inneneinheit 4 poliger Leitungsschutzschalter im Schaltschrank Versorgung Außeneinheit Netzzuleitung zur Inneneinheit 3 x 1,5 mm²...
- Seite 21 BIOSTAR HYBRID mit 400 V Außeneinheit BH-03 400 VAC 230 VAC 13 A NS-WP 400 VAC 16 A Verkabelung innen Verkabelung außen INFO 2 poliger Leitungsschutzschalter im Schaltschrank Versorgung Inneneinheit 4 poliger Leitungsschutzschalter im Schaltschrank Versorgung Außeneinheit Netzzuleitung zur Inneneinheit 3 x 1,5 mm²...
- Seite 22 HYBRID 0.10 / 0.16 mit 400 V Außeneinheit HY-04 400 VAC 230 VAC 13 A NS-WP 400 VAC 16 A Verkabelung innen Verkabelung außen INFO 2 poliger Leitungsschutzschalter im Schaltschrank Versorgung Inneneinheit 4 poliger Leitungsschutzschalter im Schaltschrank Versorgung Außeneinheit Netzzuleitung zur Inneneinheit 3 x 1,5 mm²...
- Seite 23 EVOLUTION HYBRID mit 400 V Außeneinheit EV-03 400 VAC 230 VAC 13 A 230 VAC 13 A NS-WP 400 VAC 16 A Strichliert umrahmt = im Schaltschrank Verkabelung innen Verkabelung außen INFO 2 poliger Leitungsschutzschalter im Schaltschrank Versorgung Inneneinheit und Hydraulikmodul 4 poliger Leitungsschutzschalter im Schaltschrank Versorgung Außeneinheit Anschlussleitung zur Inneneinheit / Hydraulikeinheit / Kesselkomponenten...
- Seite 24 EVOLUTION HYBRID Vorrüstung Wärmepumpe EV-02 400 VAC 230 VAC 13 A 230 VAC 13 A NS-WP 400 VAC 16 A Strichliert umrahmt = im Schaltschrank Verkabelung innen Verkabelung außen INFO 2 poliger Leitungsschutzschalter im Schaltschrank Versorgung Inneneinheit und Hydraulikmodul 4 poliger Leitungsschutzschalter im Schaltschrank Versorgung Außeneinheit Anschlussleitung zur Inneneinheit / Hydraulikeinheit / Kesselkomponenten 3 x 1,5 mm²...
-
Seite 25: Störmeldungen
STÖRMELDUNGEN Kategorie Auslöser Meldung Quit. Ursachen über Taste Fühler defekt Fühler TW1 Heizwasser Eintritt Fühler TW 1 F1000 Störung Unterbrechung Quit Anschlusskabel defekt über Taste Fühler defekt Fühler TW1 Heizwasser Eintritt F1001 Störung Fühler TW 1 Kurzschluss Quit Anschlusskabel defekt über Taste Fühler defekt Fühler TW2 Heizwasser Austritt... - Seite 26 Kategorie Auslöser Meldung Quit. Ursachen über Taste Fühler T top Kurzschluss oder F1320 Störung Fühler T top Fühler T top defekt Unterbrechung Quit über Taste Überlast Außeneinheit Kompressor F1404 Störung Außeneinheit Kompressor prüfen beim Start prüfen Quit über Taste Kältemittelkreis und Kompressor-Stop Kältemittelkreis Störung F1407...
-
Seite 27: Technische Daten
TECHNISCHE DATEN A = Außeneinheit B = Sockel C = Wandkonsole (Standardausführung) (optional) (optional) WP 9 Modulleistung 2,5 – 9,0 (A7/W35) Leistungszahl (A7/W35) (A2/W35) °C Maximale Vorlauftemperatur über Biomassekessel Legionellenschutz 35 - 53 dB (A) Schalldruckpegel dB (A) Schallleistung nach EN12102 Kältemittel 93 - (84 Gewicht... - Seite 28 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
