Pellet-Hybridanlage
HYBRID 10
Planung und Installation
DE-B31-022-V14-0325
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Guntamatic HYBRID 10

Inhaltszusammenfassung für Guntamatic HYBRID 10

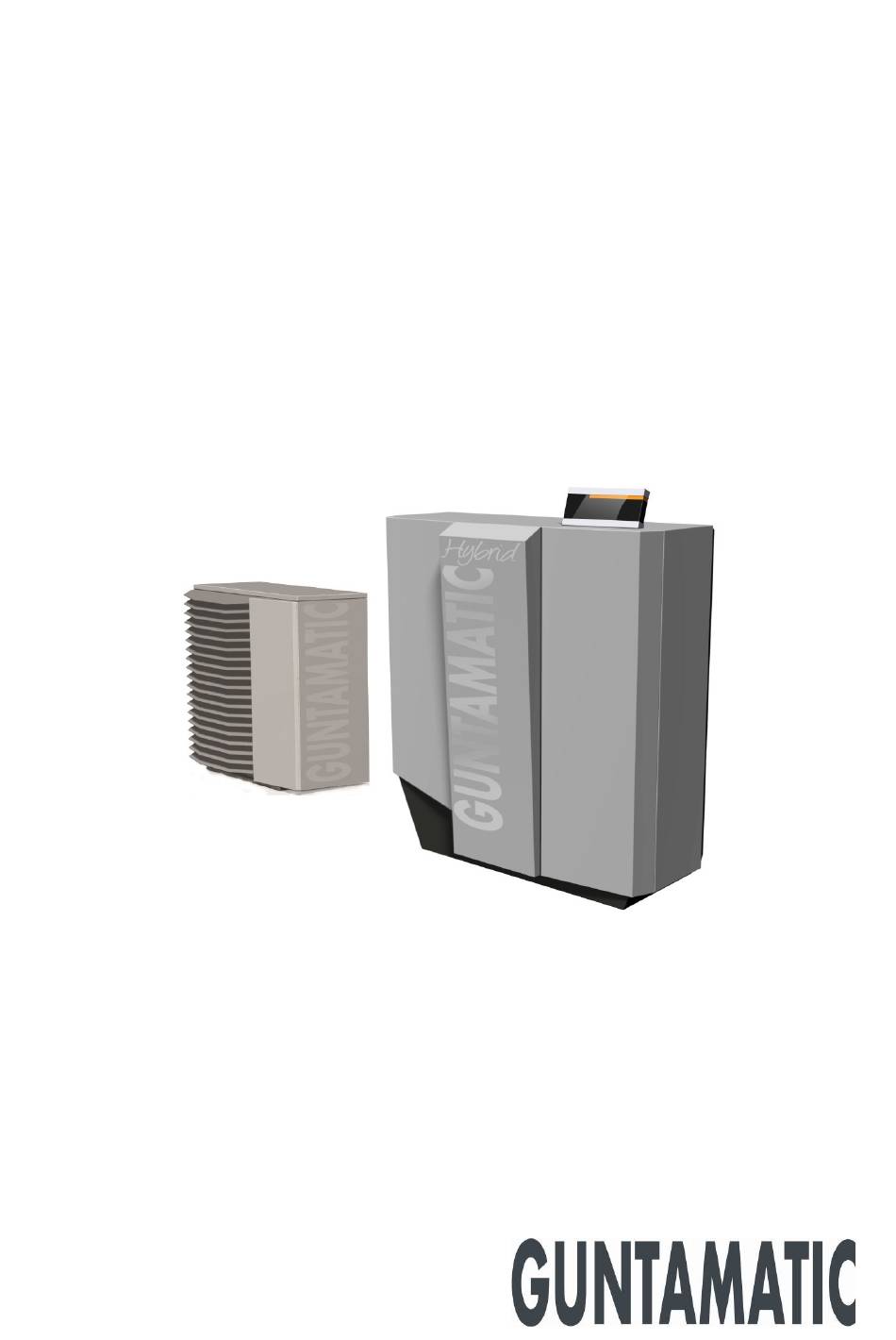

  • Seite 1 Pellet-Hybridanlage HYBRID 10 Planung und Installation DE-B31-022-V14-0325...

  • Seite 2: Informationen Zur Dokumentation

    Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Seite EINLEITUNG ................4 Sicherheitshinweise ..................4 Garantie und Gewährleistung ................ 4 Inbetriebnahme ....................4 Bauliche Voraussetzungen ................4 PLANUNG ................. 5 Brandschutz ....................5 Mindest-Brandschutz-Anforderungen ............6 Heizraum / Aufstellungsraum ................. 7 Kamin ......................11 Zugregler und Explosionsklappe ..............13 Brennstofflager .....................

  • Seite 4: Einleitung

    Weiters dürfen nur Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.3 INBETRIEBNAHME Die Erstinbetriebnahme der Feuerung muss durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Diese kontrollieren, ob die Anlage laut Schema gebaut wurde, stimmen die Anlage ab und erklären dem Anlagen-betreiber den Betrieb...

  • Seite 5: Planung

    (M-FeuVO) Hessen und Saarland – hier gilt §16 FeuVO Hessen Schweiz Brandschutzvorschriften (www.vkf.ch) weitere Exportländer zuständige Brandschutzbehörden Die Einhaltung der jeweiligen Länder-Brandschutz- vorschriften ist verpflichtend und den GUNTAMATIC- Mindestbrandschutzanforderungen übergeordnet. Bei fehlenden spezifischen Ländervorschriften sind die GUNTAMATIC-Mindest-Brandschutz- Anforderungen exakt einzuhalten.

  • Seite 6: Mindest-Brandschutz-Anforderungen

    1.6 MINDEST-BRANDSCHUTZ-ANFORDERUNGEN TH-02 Heizraum Boden aus Beton, roh oder gefliest. Alle Materialien für Boden, Wände Decke sind brandbeständig F60/REI60 auszuführen. Wird ein Gewebetank im Heizraum aufgestellt (nicht , sind Boden, Wände und Decke in F90/REI90 in allen Ländern erlaubt) auszuführen. Heizraumtür: Die Heizraumtür Brandschutztür...

  • Seite 7: Heizraum / Aufstellungsraum

    HYBRID 10 T 160 cm B 170 cm x T 145 cm HYBRID 10 / RLU T 160 cm T = den Raum von der Kesselvorderseite nach hinten gesehen; T = wenn Leitungen hinter dem Kessel verlegt werden müssen; Mindest-Einbringöffnung...
  • Seite 8 raumluftunabhängigem Anschluss muss Ver- brennungsluft über einen Schacht bzw. ein Rohr direkt zum Luftstutzen am Kessel und zum RLU Zugkasten geführt werden. Zuluftrohr bis 5 m Länge Ø = 150 mm  Zuluftrohr über 5 m oder mehrere Bögen Ø = 180 mm ...
  • Seite 9 Elektische Installation Im Heizraum müssen die Beleuchtung und die elektrische Zuleitung Heizanlage fest installiert sein. gekennzeichneter Fluchtschalter ist an leicht zu- (Not-Aus) gänglicher Stelle außerhalb des Heizraumes in der Nähe der Heizraumtür anzubringen. Ein Netzanschluss 230 VAC, 50 Hz, 13 A ist vorzusehen. Feuerlöscher Ein Handfeuerlöscher ist außerhalb des...
  • Seite 10 Aufstellungsort: Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Die Feuerung muss für Reparaturarbeiten von vorne zugänglich sein. Die Ausladung der Fronttür muss freigehalten werden. A → Abstand LINKS mindestens 50 cm ideal  Möglich 0 cm, wenn die Kältemittelleitungen von oben oder von rechts zugeführt werden B →...

  • Seite 11: Kamin

    Der Kamin muss der Feuerungsleistung angepasst sein. Folgende Angaben sind Anhaltswerte und können zur Planung verwendet werden. Wir empfehlen jedoch, den Kamin von einem Fachmann berechnen zu lassen. HYBRID 10 eff. Höhe über D = 120 mm eff. Höhe unter...
  • Seite 12 Schallbelästigung führen). Dieser Hinweis ist bei Kaminsituationen zu beachten, bei welchen laut regional gültigen Vorschriften auf einen (ausreichenden) Dachüberstand des Kaminaustrittes verzichtet werden darf. GUNTAMATIC empfiehlt derartige Kamine nicht und weist darauf hin, dass solche Anwendungen nur in Eigenverantwortung mit bauseitiger Risikoanalyse gemacht werden dürfen!

  • Seite 13: Zugregler Und Explosionsklappe

    1.9 ZUGREGLER UND EXPLOSIONSKLAPPE TH-01 Der Einbau eines Zugreglers und einer Explosionsklappe ist zwingend erforderlich! Der in den Kaminberechnungsdaten angegebene Kaminzug darf um nicht mehr als +/- 3 Pascal abweichen. Sollte der Kaminzug nicht auf den erforderlichen Wert reduziert werden können, so ist entweder ein größerer Zugregler einzusetzen, oder zwischen Kamin Zugregler...

  • Seite 14: Brennstofflager

    1.10 BRENNSTOFFLAGER BS-05 Wir weisen darauf hin, dass die jeweiligen länderspezifischen Normen (z.B. ÖNORM EN ISO 20023, ISO 20024, VDI 3464, …) Sinne der Lagerraumsicherheit strikt einzuhalten sind. Jahresbedarfsschätzung Das Brennstofflager sollte den Vorrat für ein Jahr aufnehmen können. Bei Raumaustragungen beträgt das nutzbare Lager- volumen ca.
  • Seite 15 Einschlägige verpflichtende Normen Ländervorschriften sind vorrangig zu beachten. Lagerraum Flex, Rührwerk, Schnecke … mit Schrägboden 1) Lagerraum mit Guntamatic Befüllset einsetzbar bis maximal 2 m Leitungslänge und 15 t  Fassungsvermögen; Befüllöffnungen außen maximal 0,5 m höher bzw. maximal 0 ...
  • Seite 16 Einstiegöffnungen Oberirdische Brennstofflager müssen über eine Tür oder Luke versehen sein. Innenseitig muss die (nach außen öffnend) Einstiegöffnung mit einer Beplankung versehen sein, die von außen abnehmbar ist, damit der Brennstoff bei irrtümlicher Öffnung des Lagerraums nicht herausrieseln kann. Auf Grund der Verletzungsgefahr während Betriebes...

  • Seite 17: Planungsbeispiele

    1.11 PLANUNGSBEISPIELE Beispiel 1 Anlage mit FLEX-Raumaustragung aus einem anderen Gebäudeabschnitt. Die Maximallänge der Austragschnecke beträgt 2,5 m. Die maximale Sauglänge beträgt 25 m. 2 Brandschutzmanschetten erforderlich - Mindest-Brandschutz-Anforderungen beachten! Beispiel 2 Anlage mit BOX-Gewebetank in einem anderen Gebäudeabschnitt. Die maximale Sauglänge beträgt 25 m. 4 Brandschutzmanschetten erforderlich - Mindest-Brandschutz-Anforderungen beachten!

  • Seite 18: Heizkreisregelung

    1.12 HEIZKREISREGELUNG HY-04 Zur Auswahl steht ► Am Heizkessel das Set MKR. ► Zum externen Anschluss über CAN-Bus das Wandgerät MK261. o Pro Heizkessel maximal 3 Heizkreisregelungen möglich. 1x Set MKR + 2x Wandgerät MK261 oder 3x Wandgerät MK261. o Pro Heizkessel maximal 3 Raumstationen RS möglich. Jeder CAN-Bus Anschluss darf mit maximal 2 Raumstationen RS belastet werden.

  • Seite 19: Montage

    MONTAGE 1.13 LIEFERUNG BS-01 Die Heizanlage wird foliert in einem Bretterverschlag verpackt angeliefert. Kontrollieren Sie bitte anhand des Lieferscheines, ob die Lieferung komplett und in einwandfreiem Zustand ist. Mängel Notieren Sie festgestellte Mängel direkt am Lieferschein und wenden Sie sich an den Lieferanten, Heizungsbauer, bzw. unseren Kundendienst.

  • Seite 20: Hydraulische Einbindung

    1.16 HYDRAULISCHE EINBINDUNG A → Entlüftung 1/2" B → Rücklauf 1" C → Vorlauf 1“ Sicherheitswärmetauscher Der Anschluss einer thermischen Ablaufsicherung nach EN12828, bauteilgeprüft nach EN14597, nicht notwendig. Eine Überschreitung der höchstzulässigen Betriebstemperatur von 110 °C ist nicht möglich. Das Nicht-Überschreiten der höchstzulässigen Betriebstemperatur wird durch eine softwaremäßige Begrenzung maximalen Kesseltemperatur...
  • Seite 21 Anlagenvolumen x Ausdehnungsfaktor x Zuschlagsfaktor  Ausdehnungsfaktor für Holzfeuerungen = 0,03  Zuschlagsfaktor (Nennleistung < 30 kW) = 3 Rechenbeispiel: 500 Liter x 0,03 x 3 = 45 Liter Pumpenauswahl Die Pumpenauswahl ist durch den Installateur bzw. Haus- technikplaner nach Reibungsangaben, Leitungsquerschnitt und der erforderlichen Förderhöhe für das geplante Rohrsystem vorzunehmen.

  • Seite 22: Füllen Und Entlüften

    < 0,11 °dH < 0,11 °dH < 0,11 °dH Fremdgeräte Wird neben der GUNTAMATIC-Feuerung zusätzlich auch ein Fremdgerät betrieben, ist für das Füllen dessen Installations- anleitung zusätzlich zu beachten. Anlage spülen  Vor dem Füllen der Anlage das gesamte Leitungssystem ausgiebig spülen, um Magnetit und Rostschlamm best-...

  • Seite 23: Kaminanschluss

    Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss. → bis 4 m Abgasrohrlänge und maximal 3 Bögen:  HYBRID 10 Ø = 100 mm → Abgasrohr länger als 4 m oder mehr als 3 Bögen: ...

  • Seite 24: Montage Austragung

    1.19 MONTAGE AUSTRAGUNG 1.19.1 FLEX MONTAGE BS-02 Auf seitenrichtige Montage der Einlauföffnung (B) achten! A → Förderrichtung B → Einlauföffnung C → Drehrichtung D → Abstreifer E → Bodenlasche F → Kontrollmaß 56 mm Abb:1 Austragschnecke 1. Die Antriebseinheit der Austragschnecke durch die (1) Abb.
  • Seite 25 SAUGLEITUNGEN BS-01 Abb:2 HY-01 Saugleitungen 1. Saugschläuche vom Zyklonbehälter bzw. vom (8) Abb. 2 Gebläse zu einem beliebigen Saugstutzen an der Schnecke verbinden. Den Saugschlauch zum Zyklonbehälter in möglichst großen Radien verlegen. Der Mindestradius zur Schlauchverlegung beträgt 0,5 m! Zudem sollte der Schlauch nicht durchhängen. Ausreichend Halterungen verwenden! 2.

  • Seite 26: Verbretterung

    VERBRETTERUNG BS-01 A → Querlatte B → Kantholz C → Kantholz D → Verbretterung E → Schneckennut F → Stützbalken BS-01 Abb: 3 Ansicht: → vom Austraggetriebe in Richtung Lagerraum gesehen; Lagerraumverbretterung 1. Ein Dachlattenstück zum Anzeichnen des 35° Gefälles links und rechts in die Schneckennut einstecken.
  • Seite 27 BEFÜLLSET / EINSTIEGSÖFFNUNG BS-01 Befüllset Es müssen mind. 2 Befüllstutzen montiert werden. A → PVC Rohr Ø150 mm B → Befüllset gerade (di 100 mm / Bördel 115 mm) C → Befüllset 45° (di 100 mm / Bördel 115 mm) Abb: 4 an der Außenwand im Lichtschacht...

  • Seite 28: Elektroanschluss

    ELEKTROANSCHLUSS Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme-strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig.
  • Seite 29 Verkabelung Inneneinheit Netzzuleitung 3 x 1,5 mm²  Außeneinheit  Kabeldimensionierung siehe in der Planungs- und Installationsanleitung für die Außeneinheiten Fühler 2 x 1 mm²  Raumgerät 2 x 1 mm²  CAN-Bus 2 x 2 x 0,5 mm²  paarverseilt / geschirmt Für Schwachstrom und Starkstrom...

  • Seite 30: Anschlüsse Der Anlage

    1.20 ANSCHLÜSSE DER ANLAGE Netzanschluss Inneneinheit 230 VAC, 50 Hz, 13 A  Außeneinheit  Anschlusswerte siehe in der Planungs- und Installations- anleitung für die Außeneinheiten Standard Kesselbedieneinheit Weichenladepumpe   …230 VAC Kesselplatine Netzschütz   …230 VAC …230 VAC Sicherheitstemperaturbegrenzer Umschaltventil ...

  • Seite 31: Abschlusskontrolle

    Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus-setzung dafür ist, dass der Kaminkehrer, der Heizungsinstallateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben. Der von GUNTAMATIC Fachmann wird folgende Arbeiten bei der Inbetriebnahme durchführen: Kontrolle der gesamten Anlage; ...

  • Seite 32: Normen / Vorschriften

    NORMEN / VORSCHRIFTEN BS-04 Das Heizgerät ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ÖNORM / DIN EN 303-5...

  • Seite 33: Anschlussschema

    Hocheffizienzbetrieb mit Systempufferspeicher PSF oder Beistellboiler ECO Solar Heizkreis 0 gleitend oder Festwert geregelt – Heizkreis 1 und 2 gemischt Schema HY-01 HYBRIDANLAGE HYBRID 10 laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR...
  • Seite 34 Hocheffizienzbetrieb mit Systempufferspeicher PSF und Solaranlage Heizkreis 0 gleitend oder Festwert geregelt - Heizkreis 1 und 2 gemischt ACHTUNG: GUNTAMATIC empfiehlt aus Gründen der höheren Effizienz den Aufbau laut Schema HY-01. Schema HY-02 HYBRIDANLAGE HYBRID 10 laut Preisliste Zugregler RE mit Ex-Klappe...
  • Seite 35 NOTIZEN...

  • Seite 36: Technische Daten

    TECHNISCHE DATEN Pellet-Hybridanlage HYBRID 10 mit seitlich angebauter Hydraulikeinheit HYBRID 10 / WP9 HYBRID 10 / WP16 Pellets Pellets Brennstoff EN Plus A1 EN Plus A1 EN 17225-2 Leistungsbereich System 2,5 – 16,0 3,1 – 20,0 Leistungsbereich Pellets 3,1 – 10,2...
  • Seite 37 Verkauf der Geräte sind. Falls (zusätzlich zu Anhang 1) weitere Typenprüfungen zu einem Gerät vorhanden sind, finden Sie diese in nachfolgender Tabelle 8.1.2. 8.1.1 einzuhaltende Praxiswerte (mg/m³) Type Hybrid 10 ηs (%) 8.1.2 weitere vorhandene Typenprüfwerte (mg/m³) Type Prüfanstalt...

  • Seite 38: System Wochenbehälter

    FLEX TECHNISCHE DATEN… BS-03 Mauerdurchbruch: B 33 cm x H 25 cm Mauerstärke: max. 40 cm Schütthöhe: Pellets max. 2,5 m Trogendstück Flex 1,5 m Zus Flex 1 m Zus Flex Antriebseinheit Benötigte Komponenten nach Lagerraum-Innenmaß A Bezeichnung Antriebseinheit Maß A = Flex 1 m Zus Flex 1,5 m Zus Preisliste...
  • Seite 39 SAUGSONDE TECHNISCHE DATEN… BS-02 Saugsonde Seitenansicht Umschalteinheit (Ansicht von oben) Saugsonden Starterset RL = Rücklauf Saugluft VL = Vorlauf Saugluft Bestehend aus händischer Umschalteinheit und 2 Saugsonden. Lieferumfang Ohne Schrägboden geeignet für Lagerräume bis 2 m². EFFIZIENZ KENNFELD TECHNISCHE DATEN… WP-02 Vorlauftemperatur °C...
  • Seite 40 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
