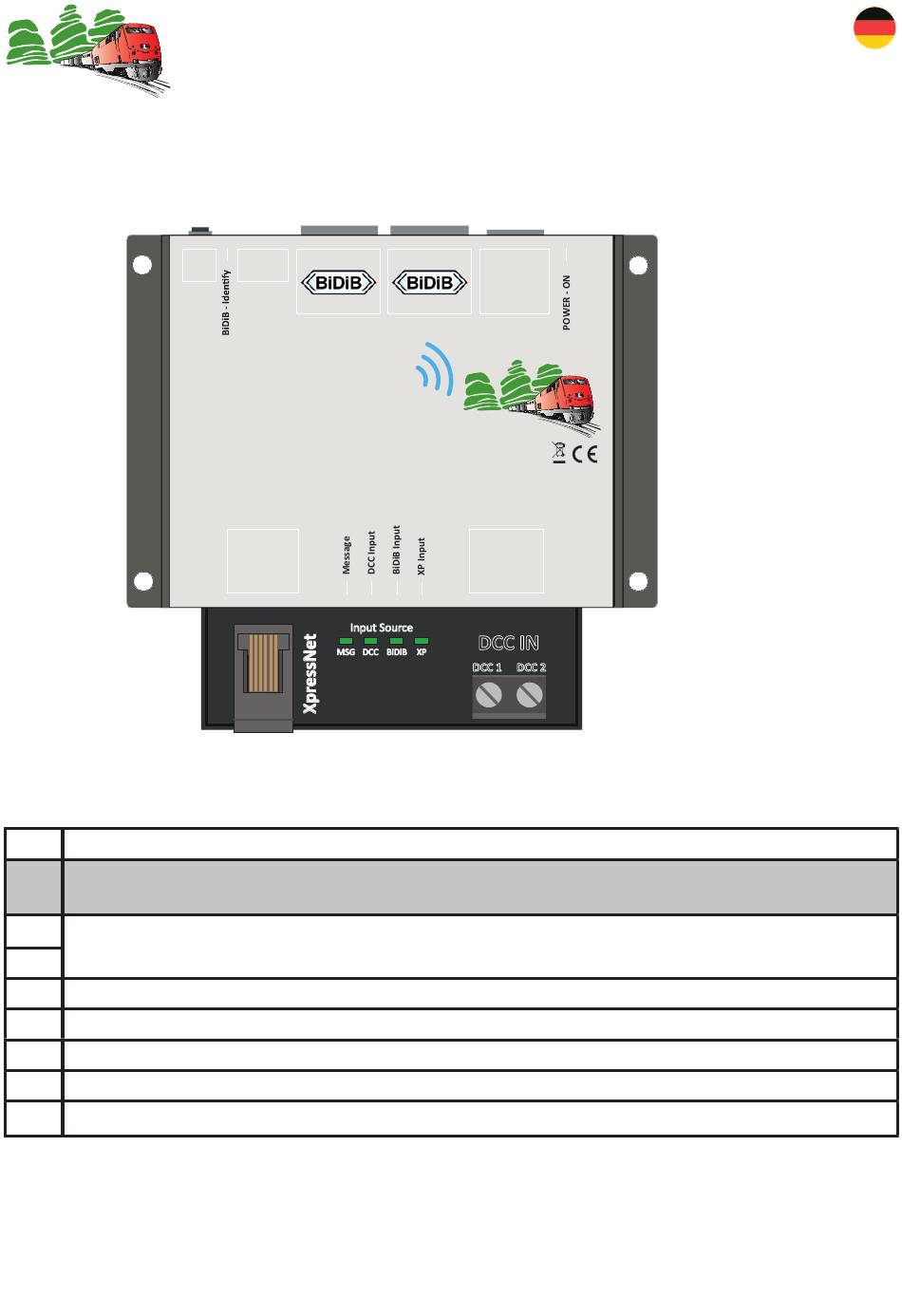

05. Die RF-Basis anschließen
A
Anschluss der Stromversorgung (Gleichspannung 12V-18V)
B
BiDiB-Schnittstelle
Anschlüsse an Zentrale und weitere BiDiB-Knoten
B1
Die beiden Anschlüsse sind intern miteinander verbunden und können daher gleichwertig
verwendet werden.
B2
C
Abschluss-Jumper für die DCC-Terminierung
D
Abschluss-Jumper für die BiDiB-Terminierung
H
Ident- / Bootloader- Taster für Systemfunktionen
K
Anschluss für XpressNet Handregler z.B. Roco-Multimaus
L
DCC Eingang zum Anschluss an DCC-Zentralen oder direkt an den DCC-Fahrstrom
Handbuch RF-Basis V2.0
Handbuch Version 1.0
B1 B2
H
C D
TERM
TAST
ID
DCC BiDiB
OpenCar-System
RF-Basis
V2.0
XpressNet
Input Source
MSG
K
A
Power
12V - 18V
+
-
DC
FichtelBahn
Made in Germany
DCC IN
DCC1 DCC2
DCC IN
DCC BiDiB XP
DCC 1
DCC 2
L
