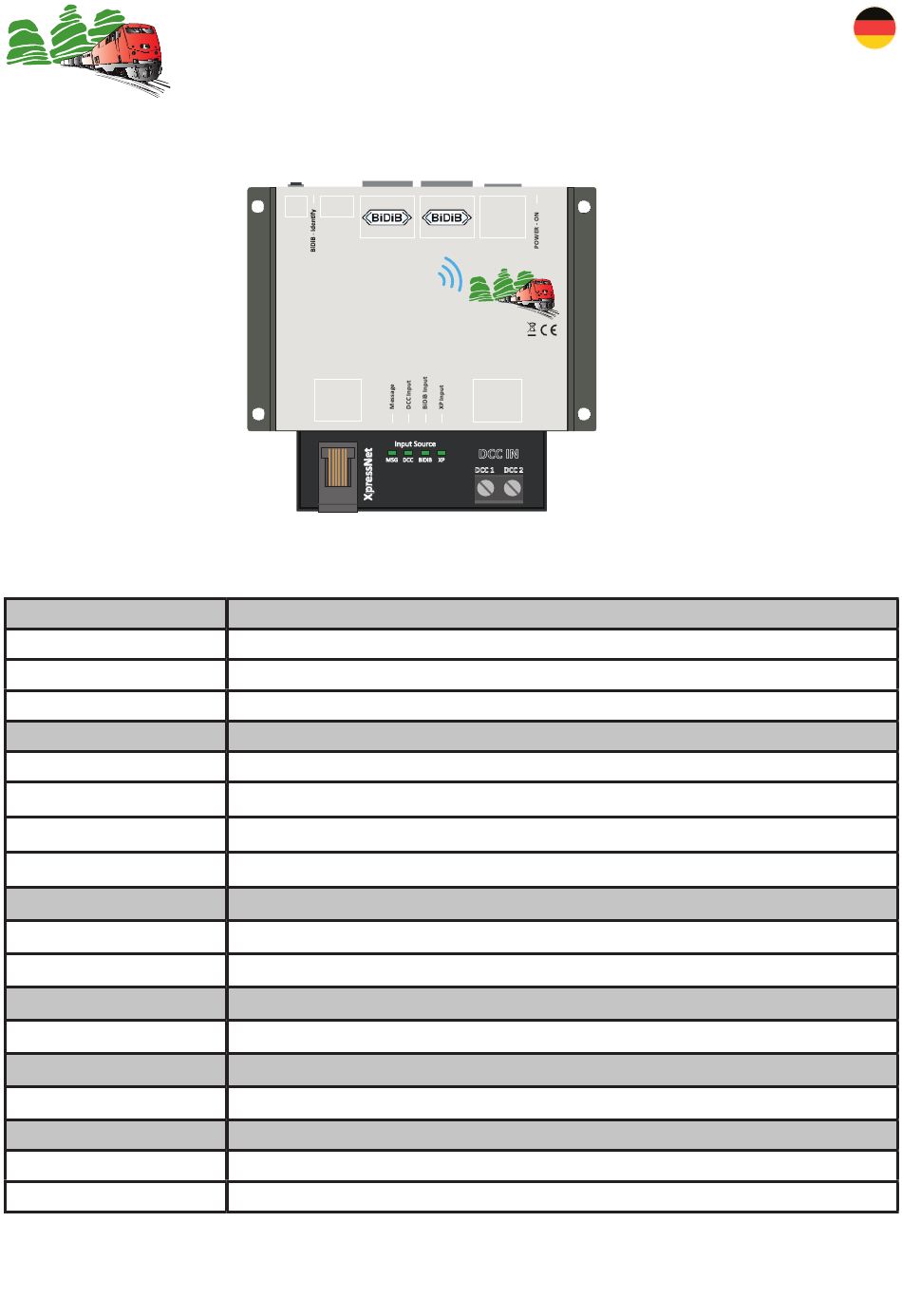

09. LED-Anzeige

09.1 Betriebszustände
1
schnelles Flimmern
Blinken
(25% aus/75% ein)
Doppelblinker
2
OFF
dauerhaftes Leuchten
schnelles Blinken
Doppelblinker
3
dauerhaftes Leuchten
Blinken
(25% aus/75% ein)
4
schnelles flimmern
5
schnelles flimmern
6
schnelles flimmern
Blinken
Handbuch RF-Basis V2.0
Handbuch Version 1.0
2
TERM
TAST
ID DCC BiDiB
OpenCar-System
RF-Basis
V2.0
XpressNet
Input Source
MSG DCC BiDiB XP
3 4 5 6
Power-ON-LED
RF-Basis ist in Betrieb
RF-Basis befindet sich im STOP-Modus
Anmeldung am Bus wurde abgewiesen
BiDiB-Identify-LED
keine Verbindung zum BiDiBus
mit dem BiDiBus verbunden
Identify - Funktion aktiv (siehe „10. Identify-Funktion" auf Seite 22)
Anmeldung am Bus wurde abgewiesen
Message-LED
Baugruppe befindet sich im Updatemodus
RF-Basis befindet sich im STOP-Modus
DCC-LED
DCC-Signal wurde erkannt, Baugruppe befindet sich im DCC-Modus
BiDiB-LED
BiDiBus-Signal wurde erkannt, Baugruppe befindet sich im BiDiB-Modus
XP-LED
XpressNet-Interface aktiv, Betrieb möglich, wenn Handregler angeschlossen ist
Datenverkehr auf dem XpressNet-Bus
Seite 21
