11.3 Wieviele Baugruppen sind am BiDiBus erlaubt?
BiDiB ist ein Protokoll, das einen hierarchischen Aufbau einer Anlagenverdrahtung
vorsieht. Man könnte Teile der Anlage zu eigenen Verdrahtungsbereichen zusammen-
fassen und Strukturen bilden. Diese Kommunikationsbereiche nennen wir im Buspro-
tokoll „Ebenen". Ein „HUB" ist ein Knoten an einer Ebene und zugleich ein Interface,
das nach unten eine neue BiDiBus-Ebene ermöglicht. Nach außen (Perspektive aus der
PC-Sicht) ist die interne Struktur nicht sichtbar.

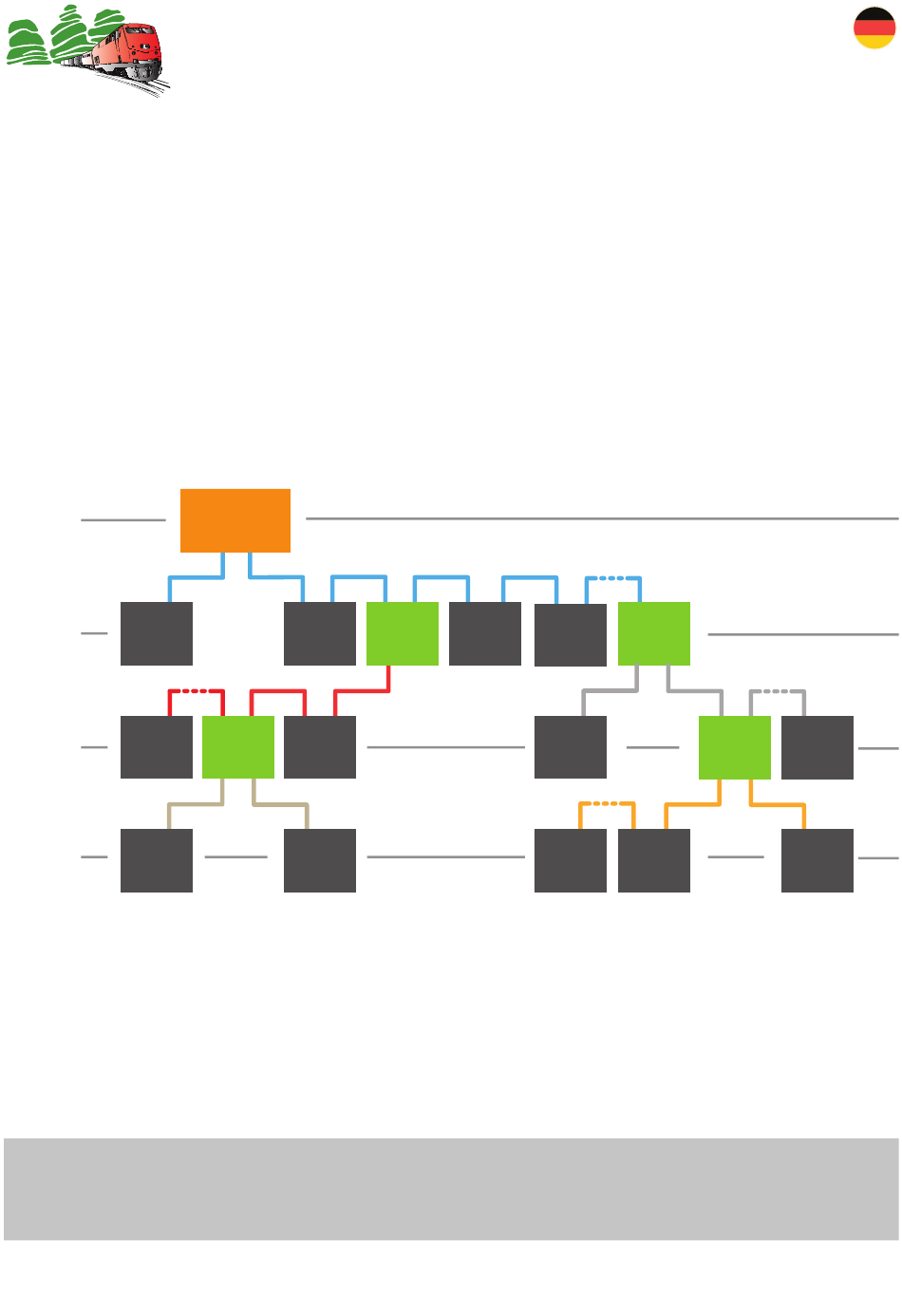

Wenn ein BiDiB-System nur mit gestaffelten Baugruppen aufgebaut wird, kann eine
maximale Knotenzahl von (32-1)^3 = 28791 erreicht werden. Diese Anzahl ist zwar
eine unrealistische Kombination und nicht sinnvoll, zeigt aber die Dimension die mit
diesem Bussystem möglich ist.
Ebene 1
Ebene 2
...bis 32 Knoten
Ebene 3
Ebene 4
• Der BiDiBus kann 32 Knoten je Ebene verwalten, davon ist ein Knoten ein Inter-
face bzw. ein HUB.
• Die Busstruktur darf maximal aus 4 Ebenen bestehen und ein HUB darf bis maxi-
mal in der Ebene 3 eingesetzt werden. Der Anschluss eines HUBs in der Ebene 4
ist nicht zulässig.
• Es können je Ebene mehrere HUBs zum Einsatz kommen und eine neue Ebene
aufspannen.
Tipp:
Verwenden Sie für jede neue Ebene eine andere Farbe des RJ45-Patchkabel oder
arbeiten Sie mit einer erkenntlichen Markierung an den Verbindungen.
