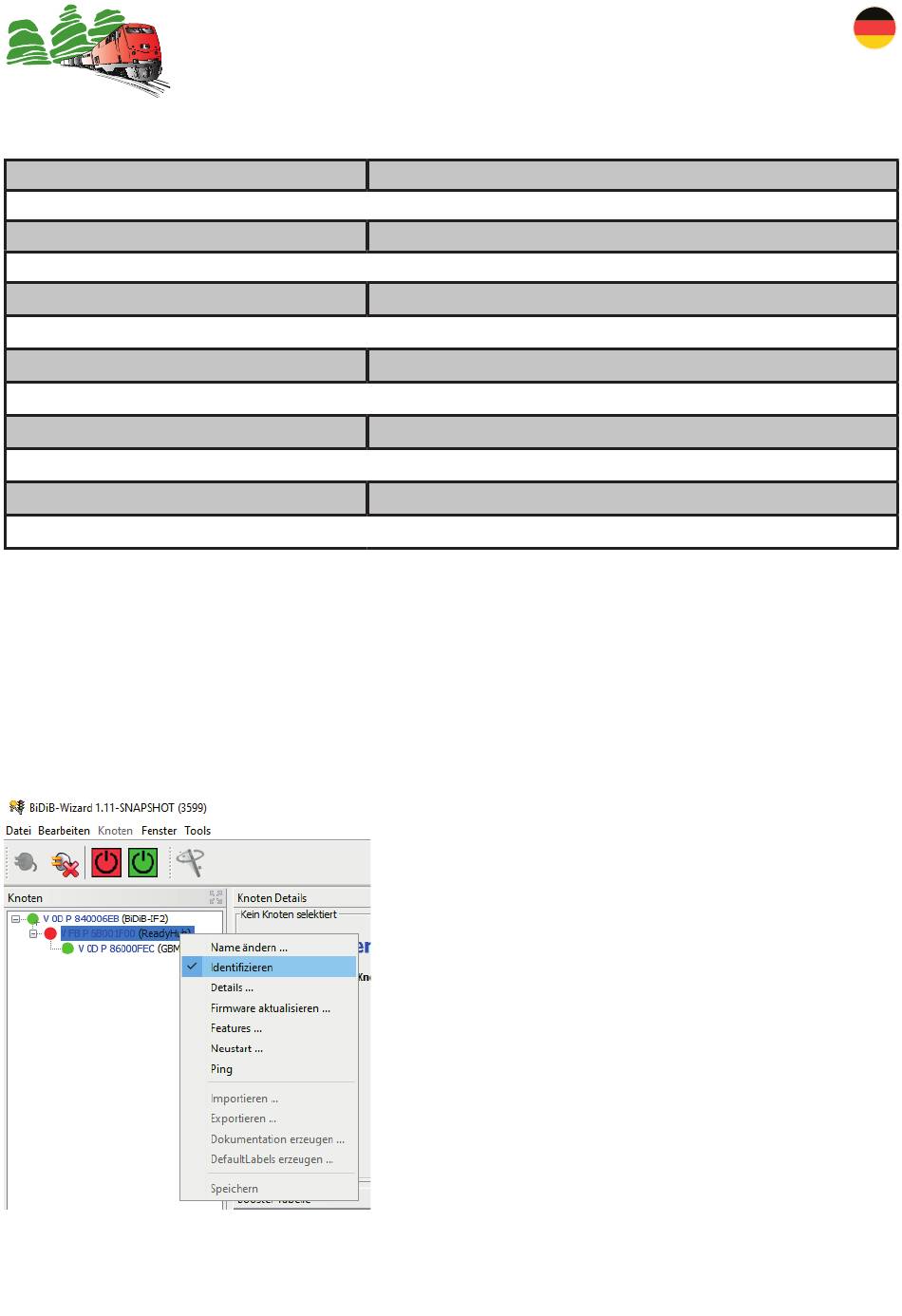

09.2 Fehlerzustände beim Baugruppenstart / LED-Anzeige
10x schnelles Blinken (1, 2, 3)
kein Bootloader gefunden / kein Firmware-Update möglich (kontaktieren Sie den FichtelBahn - Support)
Dauerblinker (3, 4, 5, 6)
EEPROM fehlerhaft (führen Sie ein Firmware-Update aus, siehe „12. Firmware-Update" auf Seite 25)
Dauerblinker (3, 6)
keine BiDiB-Unique-ID gefunden (kontaktieren Sie den FichtelBahn - Support)
Dauerblinker (3)
Baugruppe startet nicht korrekt, es wurde die falsche Firmware geladen
10x blinken (3)
Baugruppe startet, kann aber intern keine Funkverbindung aufbauen (z.B. Funkmodul defekt)
leuchtet nicht (6)
Betriebsspannung der Baugruppe zu gering (12V ist Norm, unter 8V bleibt die XpressNet-Funktion aus)

10. Identify-Funktion

Jede BiDiB-Baugruppe verfügt über eine Funktion „Identify", die zum Lokalisieren
und Anzeigen im Knotenbaum bzw. direkt an der Baugruppe vorgesehen ist. Manche
PC-Steuerungsprogramme nutzen diese Funktion zum automatischen Anlernen der
Baugruppe für dessen Konfigurationseinstellungen.
Handbuch RF-Basis V2.0
Handbuch Version 1.0
Power-ON LED, BiDiB-Identify LED, Message-LED
Message-LED, DCC-LED, BiDiB-LED, XP-LED
Message-LED, XP-LED
Message-LED
Message-LED
XP-LED
Die Funktion kann in beiden Richtungen ausge-
löst werden (Baugruppe <-> PC-Tool).
Wird auf der RF-Basis V2.0 die Taste
gedrückt, dann färbt sich im Knoten-Baum
(Tool BiDiB-Wizard) der zugehörige Eintrag von
grün auf rot. Mit diesem Vorgehen kann bei
einer größeren Anzahl an Baugruppen die
korrekte Baugruppe ausgewählt werden, wenn
dessen Unique-ID nicht bekannt ist.
Im Umkehrschluss kann auch die BiDiB-Identify
LED (2) auf der Baugruppe leuchten, wenn Sie
einen Rechtsklick auf die gewünschte Baugruppe
ausführen und den Eintrag „Identifizieren"
auswählen.
