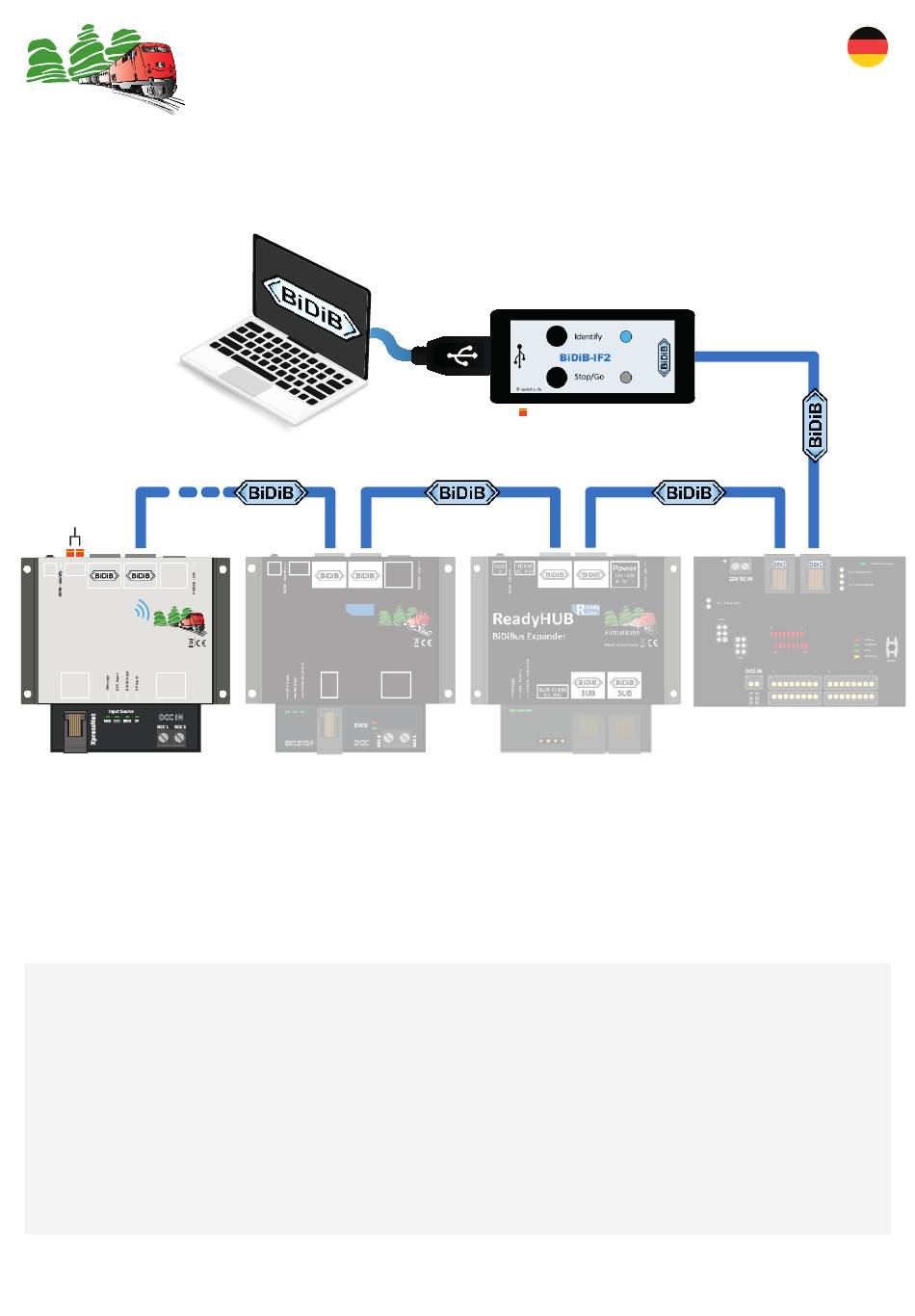

In der nächsten Abbildung wurde die RF-Basis als letzter Teilnehmer am BiDiBus
platziert. In diesem Fall müssen die beiden Abschluss-Jumper für die BiDiB und DCC
Terminierung an der RF-Basis gesteckt werden.
... bis zu 32 Teilnehmer
Abschluss-Jumper
setzen
TERM Power
TAST
ID DCC BiDiB
12V - 18V
+ -
DC
OpenCar-System
RF-Basis
FichtelBahn
V2.0
Made in Germany
DCC IN
XpressNet
DCC1 DCC2
Input Source
DCC IN
MSG DCC BiDiB XP
DCC 1 DCC 2
Bei dieser Funktionsart „BiDiB" wird der volle Zugriff auf das OpenCar-System
möglich. Es können im Vergleich zu anderen Anschlussarten alle Funktionen ver-
wendet werden:
Funktionsbefehle, Fahrbefehle, CV-Schreiben und Lesen, Akkustand vom Fahr-
zeug, IST-Geschwindigkeit und Rückmeldeposition vom FeedCar.
Handbuch RF-Basis V2.0
Handbuch Version 1.0
X
TERM
TAST Power
ID DCC BiDiB
12V - 18V
+ -
DC
R
eady
ReadyBoost
Line
FichtelBahn
BiDiBus DCC-Booster 4A
Made in Germany
Booster OFF DCC OUT
EXT.
Booster ON
max. 4A
STOP
DCC2 DCC1
STATE
DCC
EXT.STOP
Seite 11
* ... Abschluss-Jumper intern gesetzt
