11. Hintergrundwissen und Begriffserklärung

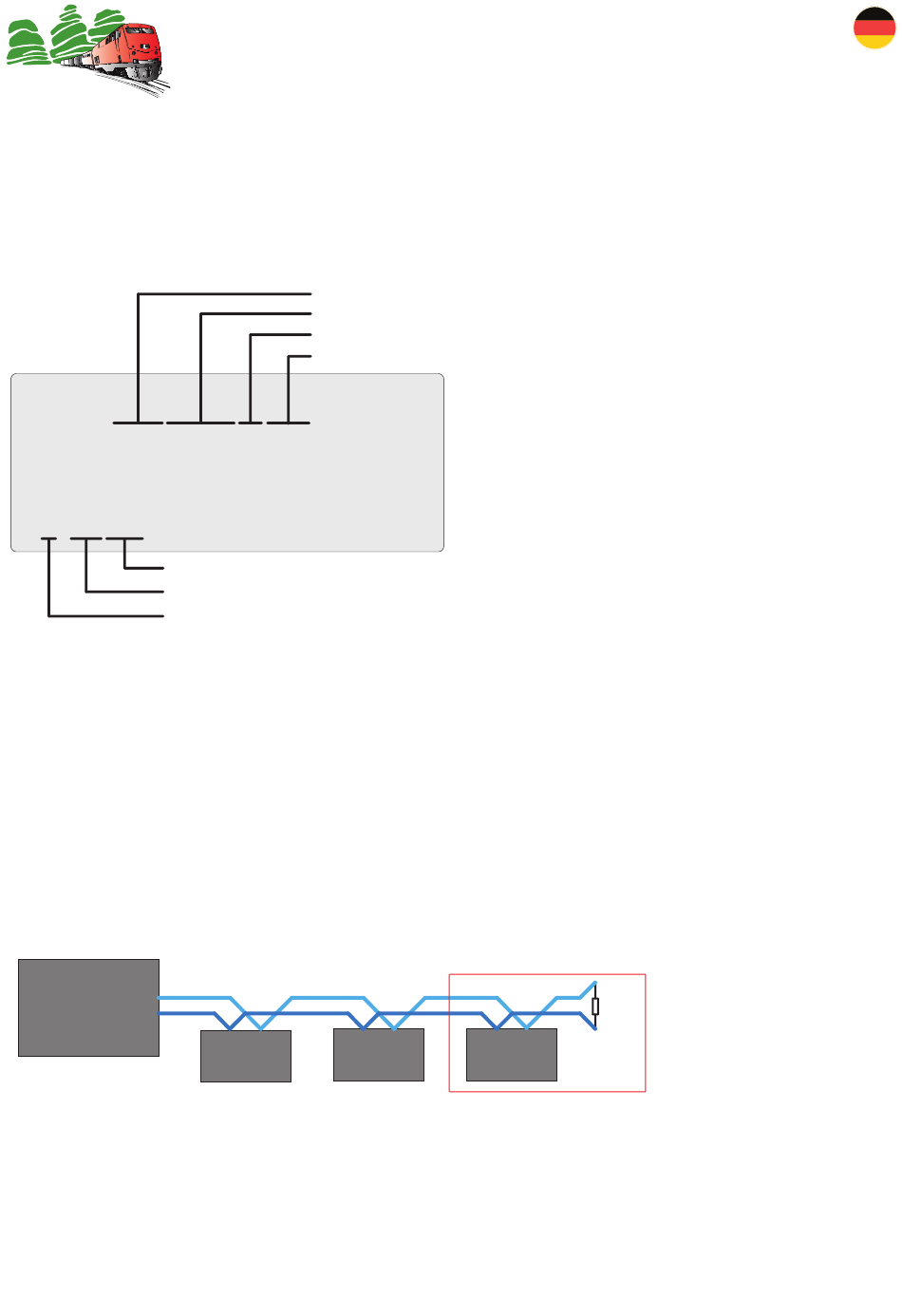

11.1 Was ist eine BiDiB-Unique-ID?
Alle BiDiB-Baugruppen benötigen für die Funktion am BiDiBus eine Unique-ID, die Sie
als Aufkleber auf dem Gehäuse der RF-Basis V2.0 vorfinden.
HW-Nr.: 900866YYMMDD302XXXXX
RF-Basis V2.0
BiDiB-Unique-ID:
VFBP2E01XXXX
Über ein Hostprogramm (= PC-Steuerungsprogramm) lassen sich sprechende Namen
für die einzelnen Baugruppen vergeben. Die Unique-ID ist das Verbindungsglied zwi-
schen der Bezeichnung am PC und der Baugruppe.
11.2 Wofür wird ein Busabschluss (Terminierung) benötigt?
Der BiDiBus besteht aus einer RS485-2-Draht-Verbindung, die speziell für Hochge-
schwindigkeitsdatenübertragungen über große Entfernungen entwickelt worden ist
und eine zunehmende Verbreitung in industriellen Anwendungsbereich gefunden hat.
Dank diesen Eigenschaften kann eine Kabellänge bis 200 Meter mit hohen Datenüber-
tragungsraten realisiert werden.
Master
Um bei diesen hohen Übertragungsgeschwindigkeiten und Kabellängen noch eine
fehlerfreie Kommunikation zu gewährleisten, ist eine Terminierung des BiDiBus
notwendig, um Reflexionen zu verhindern. Man spricht auch davon, dass man den
Kommunikationsbus abschließen muss. Der Abschlusswiderstand von 120 Ohm ist
Bestandteil jeder BiDiB-Baugruppe und wird mit dem Stecken des Jumpers aktiviert.
Handbuch RF-Basis V2.0
Handbuch Version 1.0
Ar�kelnummer
Produk�onsdatum
Produktkennung
Seriennummer
HW x.x
FichtelBahn
Seriennummer
Produktkennung
Herstellerkennung
Die Unique-ID ist eine eindeutige
Kennung. Mit dieser Kennung kann
die Baugruppe unabhängig von
Ihrem Einbauort und Ihrem Platz
am BiDiBus gefunden werden. Das
heißt: Das BiDiB-System führt ein
Art „Telefonbuch", unter welchem
Anschluss welche Baugruppe
erreicht werden kann.
Seite 23
Technische Änderungen und Irrtümer vorbehalten
120R
TERM
BiDiB-Knoten
