Inhaltszusammenfassung für Fichtelbahn RF-Basis V2.0

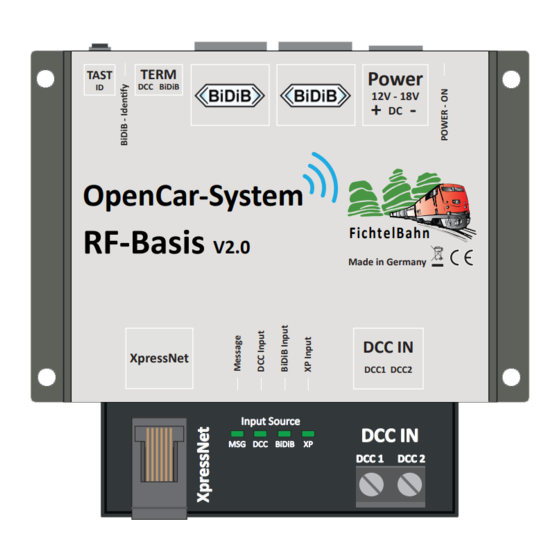

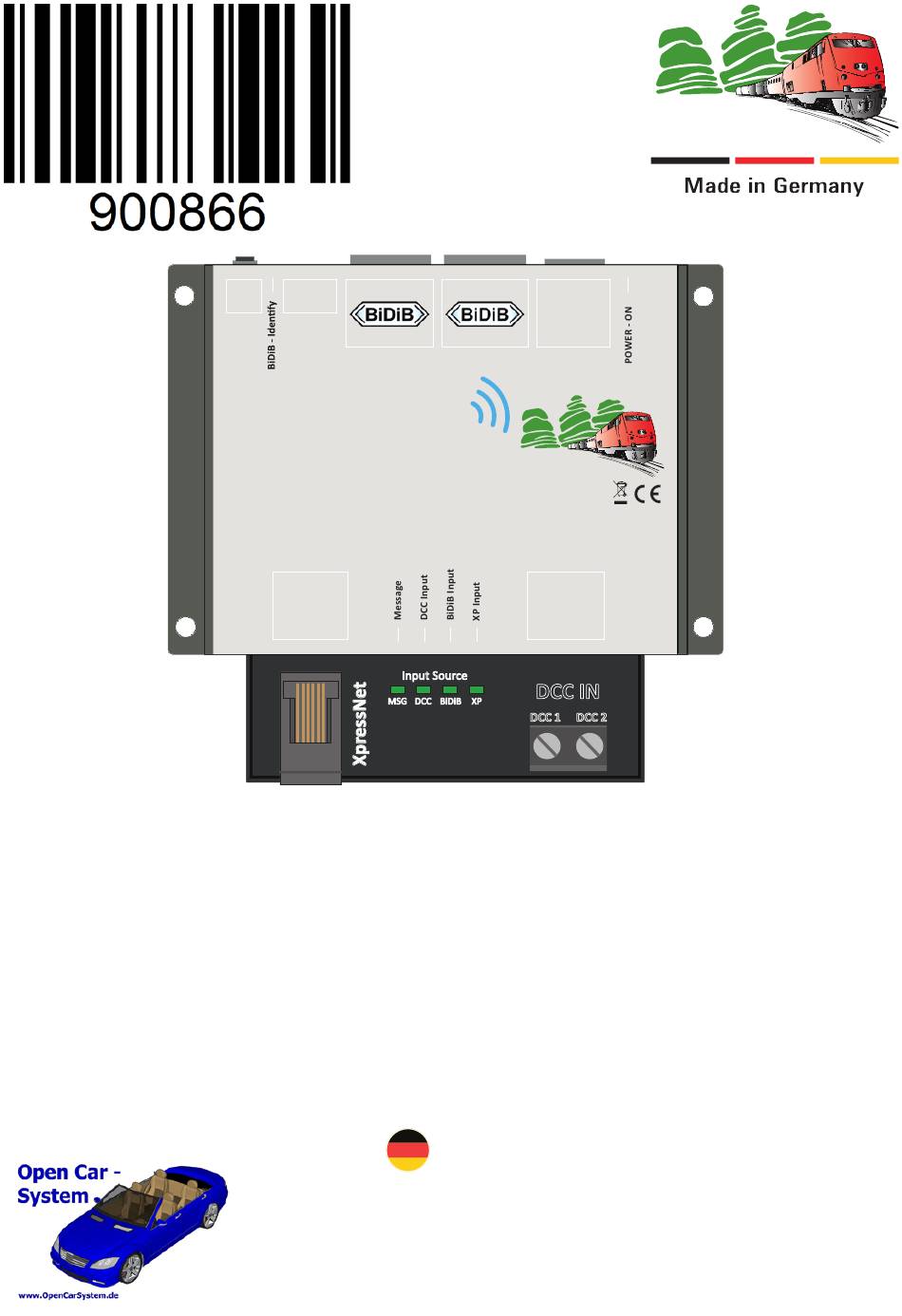

- Seite 1 FichtelBahn TERM Power TAST DCC BiDiB 12V - 18V OpenCar-System RF-Basis FichtelBahn V2.0 Made in Germany DCC IN XpressNet DCC1 DCC2 Input Source DCC IN DCC BiDiB XP DCC 1 DCC 2 Handbuch / Manual RF-Basis V2.0 Deutsch ........ 2 - 28...
- Seite 2 FichtelBahn Wozu braucht man eine RF-Basis ? Die RF-Basis V2.0 ist ein Fertigbaustein, der die Vorgängerbaugruppe „SMD-Bausatz BiDiB RF-Basis“ im April 2020 abgelöst hat. Im Unterschied zu dem Vorgänger wird diese Baugruppe als Fertigbaustein mit Gehäuse ausgeliefert. Die technischen Funktionsdetails bleiben indentisch zum Vorgänger, es können weiter- hin unterschiedliche digitale Signaleingangsquellen angeschlossen werden.
-
Seite 3: Inhaltsverzeichnis
Online Dokumentation Eine Druckausgabe verliert in der heutigen Zeit schnell Ihre Aktualität und hat mehr den Zweck der Grundinformation zu diesem Produkt. Auf der FichtelBahn-Webseite finden Sie im Downloadbereich dieser Baugruppe immer die aktuelle Ausgabe dieses Handbuches. Die Versionsnummer in der Fußzeile zeigt Ihnen den aktuellen Stand. -
Seite 4: Sicherheitshinweise
Jeder andere Gebrauch ist nicht bestimmungsgemäß und führt zum Verlust der Gewährleistung und des Garantieanspruchs. Dieser Artikel ist nicht geeignet für Kinder unter 14 Jahren! Das Produkt unterliegt keiner territorialen Verwendungsbestimmung. Handbuch RF-Basis V2.0 Seite 4 © 2020 FichtelBahn® Handbuch Version 1.0... -
Seite 5: Einstieg
Ein sorgfältiges Lesen und Beachten der Hinweise reduziert die Fehlermöglichkeiten und dadurch den Aufwand zur Beseitigung von Störungen. Verpackungs- und Lieferumfang - OpenCar-System RF-Basis V2.0 mit Gehäuse - Anschlussklemme für die Spannungsversorgung - 2x Jumper (2,54mm Raster) für den Busabschluss (Terminierung) - Handbuch Benötigte Materialien... -
Seite 6: Betriebsarten Der Rf-Basis
Wenn die Versorgungspannung des XpressNet-Bus unter 9V fällt, wird das XpressNet-Interface deaktiviert. Die nominale Versorgungsspannung für den XpressNet-Bus ist 12V. Beachten Sie: Alle Betriebsarten wechseln im laufenden Betrieb ohne Neustart der Baugruppe. Handbuch RF-Basis V2.0 Seite 6 © 2020 FichtelBahn® Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten... - Seite 7 Programmieren der Decodereinstellungen CVs über POM - Lesen Positionsrückmeldung mit Hilfe des FeedCars Rückmeldung des Akkustands vom Fahrzeug Rückmeldung der IST - Geschwindigkeit des Fahrzeugs Handbuch RF-Basis V2.0 Seite 7 © 2020 FichtelBahn® Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten...
-
Seite 8: Die Rf-Basis Anschließen
Abschluss-Jumper für die BiDiB-Terminierung Ident- / Bootloader- Taster für Systemfunktionen Anschluss für XpressNet Handregler z.B. Roco-Multimaus DCC Eingang zum Anschluss an DCC-Zentralen oder direkt an den DCC-Fahrstrom Handbuch RF-Basis V2.0 Seite 8 © 2020 FichtelBahn® Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten... -
Seite 9: Anschluss Der Stromversorgung
Beschädigung des Bausteines zur Folge, die im XpressNet DCC1 DCC2 schlimmsten Falle nicht zu reparieren ist! Input Source DCC IN DCC BiDiB XP DCC 1 DCC 2 Handbuch RF-Basis V2.0 Seite 9 © 2020 FichtelBahn® Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten... -
Seite 10: Anschluss An Den Bidibus
Abschluss-Jumper setzen, kann die Verformung der Signale zu Störungen in der Datenübertragung führen. Wenn bei einer Baugruppe innerhalb des Busses ein Abschluss-Jumper steckt, kann es zum Zusammenbruch der Datenübertragung kommen. Beide Fälle führen aber nicht zum Defekt der Baugruppen. Handbuch RF-Basis V2.0 Seite 10 © 2020 FichtelBahn® Handbuch Version 1.0... - Seite 11 Es können im Vergleich zu anderen Anschlussarten alle Funktionen ver- wendet werden: Funktionsbefehle, Fahrbefehle, CV-Schreiben und Lesen, Akkustand vom Fahr- zeug, IST-Geschwindigkeit und Rückmeldeposition vom FeedCar. Handbuch RF-Basis V2.0 Seite 11 © 2020 FichtelBahn® Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten...
-
Seite 12: Anschluss An Eine Dcc-Zentrale
05.3 Anschluss an eine DCC-Zentrale Verbinden Sie den DCC-Ausgang bzw. DCC-Gleisausgang Ihrer Zentrale mit dem DCC-Eingang der RF-Basis V2.0. Alternativ ist auch ein Anschluss direkt an das DCC- Gleis möglich. Nach erfolgreichen Anschluss der DCC-Leitung schalten Sie die RF-Basis durch Stecken der Power-Anschlussklemme ein. -
Seite 13: Anschluss Eines Handregler (Xpressnet)
FichtelBahn 05.4 Anschluss eines Handregler (XpressNet) Verbinden Sie Ihren Handregler mit dem 6-pol. Westernsteckerkabel (Bestandteil des Handreglers) mit dem XpressNet-Anschluss der RF-Basis V2.0. TERM Power TAST DCC BiDiB 12V - 18V OpenCar-System RF-Basis FichtelBahn V2.0 Made in Germany DCC IN... -
Seite 14: Konfigurationstool Bidib-Wizard
06. Konfigurationstool BiDiB-Wizard Der BiDiB-Wizard ist ein Java-Programm zur Darstellung der Konfiguration der BiDiB-Baugruppen am BiDiBus. Die aktuelle Tool Version finden Sie zum kostenlosen Download in unserem BiDiB-Wiki unter https://wiki.fichtelbahn.de (im Übersichtsbaum unter „Programme für BiDiB“ / „BiDiB-Wizard“) 06.1 Verbindungsaufbau zum BiDiBus Das BiDiB-Interface (BiDiB-IF2 oder GBMboost Master) ist mit dem PC über eine... - Seite 15 Mit einem erneuten Doppelklick auf den Knoten in der Knotenliste (6.) wird dieser Knoten geladen und dessen Funktionen und Möglichkeiten zur Einstellung im Knoten Detail Fenster angezeigt (7.). Bei unserem Beispiel „RF-Basis V2.0“ steht Ihnen zur Auswahl: Fenster Beschreibung Aktionen Firmware aktualisieren Über diese Schaltfläche können Sie die Firmware aktualisieren (siehe Firmware-Update auf Seite...
-
Seite 16: Anzeige Der Metadaten Des Booster Und Zentrale
FichtelBahn 06.2 Anzeige der Metadaten des Booster und Zentrale Die RF-Basis V2.0 verfügt über keinen Booster, deshalb sind die Anzeigen für Stromstärke, Temperatur und Spannung nicht verfügbar und werden ausgegraut bzw. nicht angezeigt. Mit der Statusanzeige „Command Station“ (8.) wird der aktuelle Zustand der RF-Basis dargestellt. -
Seite 17: Anzeige Der Rückmelde-Positionen (Feedcar)
Programm, dass ein Fahrzeug 3 sich gerade an dieser Position befindet. Die Eintragung „letzte Meldung“ (12.) ist der Zeitstempel, der diesem Event mitgege- ben wird, um eine korrekte zeitliche Einordnung zu ermöglichen. Handbuch RF-Basis V2.0 Seite 17 © 2020 FichtelBahn®... -
Seite 18: Cv-Definitionen Der Rf-Basis V2
FichtelBahn 06.4 CV-Definitionen der RF-Basis V2.0 Im Register CV-Definitionen können Einstellungen an der RF-Leistung der Baugruppe verändert werden. Mit einem Klick auf den Reiter „CV Definitionen“ (1.) werden diese CV-Register im BiDiB-Wizard sichtbar. Der aktuelle Wert kann einzeln (Rechtsklick auf das einzelne CV, dann CV-Lesen) oder alle CVs der Baugruppe (2.) gelesen werden. -
Seite 19: Car-Steuerung Und Cv-Programmierung
Decoder einzustellen. Unter dem Reiter „Adresse“ kann die Fahrzeugadresse vom gewählten Decoder verändert werden. Unter dem Reiter „Direkt“ können die restlichen CVs des Decoders gelesen und verändert werden. Handbuch RF-Basis V2.0 Seite 19 © 2020 FichtelBahn® Handbuch Version 1.0... -
Seite 20: Geräteeinstellungen „Features" Der Rf-Basis
Zustand beim Einschalten der RF-Basis (Stop oder Ein) FEATURE_BM_ISTSPEED_INTERVAL Übertragungsintervall für Meldungen der Ist-Geschwindigkeit eines Decoders [Wert * 100ms] FEATURE_BM_DYN_STATE_INTERVAL Übertragungsintervall für Zustandsmeldungen eines Decoders z.B. Akkustand [Wert * 100ms] Handbuch RF-Basis V2.0 Seite 20 © 2020 FichtelBahn® Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten... -
Seite 21: Led-Anzeige
BiDiBus-Signal wurde erkannt, Baugruppe befindet sich im BiDiB-Modus XP-LED schnelles flimmern XpressNet-Interface aktiv, Betrieb möglich, wenn Handregler angeschlossen ist Blinken Datenverkehr auf dem XpressNet-Bus Handbuch RF-Basis V2.0 Seite 21 © 2020 FichtelBahn® Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten... -
Seite 22: Fehlerzustände Beim Baugruppenstart / Led-Anzeige
09.2 Fehlerzustände beim Baugruppenstart / LED-Anzeige 10x schnelles Blinken (1, 2, 3) Power-ON LED, BiDiB-Identify LED, Message-LED kein Bootloader gefunden / kein Firmware-Update möglich (kontaktieren Sie den FichtelBahn - Support) Dauerblinker (3, 4, 5, 6) Message-LED, DCC-LED, BiDiB-LED, XP-LED EEPROM fehlerhaft (führen Sie ein Firmware-Update aus, siehe „12. Firmware-Update“ auf Seite 25) -
Seite 23: Hintergrundwissen Und Begriffserklärung
FichtelBahn 11. Hintergrundwissen und Begriffserklärung 11.1 Was ist eine BiDiB-Unique-ID? Alle BiDiB-Baugruppen benötigen für die Funktion am BiDiBus eine Unique-ID, die Sie als Aufkleber auf dem Gehäuse der RF-Basis V2.0 vorfinden. Ar�kelnummer Produk�onsdatum Die Unique-ID ist eine eindeutige Produktkennung Seriennummer Kennung. - Seite 24 Es können je Ebene mehrere HUBs zum Einsatz kommen und eine neue Ebene aufspannen. Tipp: Verwenden Sie für jede neue Ebene eine andere Farbe des RJ45-Patchkabel oder arbeiten Sie mit einer erkenntlichen Markierung an den Verbindungen. Handbuch RF-Basis V2.0 Seite 24 © 2020 FichtelBahn® Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten...
-
Seite 25: Firmware-Update
Um die Baugruppe neuen Entwicklungen anzupassen, kann über den BiDiBus ein Software-Update ausgeführt werden. Dazu starten Sie das Tool „BiDiB-Wizard“ und (1.) führen einen Doppelklick auf dem Eintrag „RF-Basis V2.0“ im Knotenbaum aus. Im rechten Fenster wird anschließend der Knoten geladen und angezeigt. -
Seite 26: Update Im Fehlerzustand
Im Knotenbaum des Tools „BiDiB-Wizard“ erscheint jetzt eine neue Baugruppe mit der Bezeichnung „RF-Basis V2.0 Bootloader“ (1.). Hierbei handelt es sich um eine Absicherungsebene, mit der Sie erneut das Funktionsupdate (siehe „12. Firmware-Update“ auf Seite 25) ausführen können. -
Seite 27: Garantieerklärung
14. Garantieerklärung Für das Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kaufdatum des Erstkun- den bei FichtelBahn, maximal jedoch 3 Jahre nach Ende der Serienherstellung des Produktes. Die Garantie besteht neben den gesetzlichen Gewährleistungsansprüchen, die dem Verbraucher gegenüber dem Verkäufer zustehen. Der Umfang der Garantie umfasst die kostenlose Behebung der Mängel, die nachweisbar auf von uns verarbeite-... - Seite 28 © 2020 FichtelBahn® Am Dummersberg 26 Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie D-91220 Schnaittach FichtelBahn der Übersetzung vorbehalten. Vervielfältigungen und Reproduktionen in jeglicher Form bedürfen der Tel.: +49 9153 9703051 schriftlichen Genehmigung durch FichtelBahn. support@fichtelbahn.de Technische Änderungen vorbehalten.
