05.2 Anschluss an den BiDiBus

Die RF-Basis verfügt über zwei parallele BiDiBus-Buchsen (B1/B2), mit denen er über
ein Patchkabel an einer beliebigen Stelle im BiDiBus platziert und angeschlossen

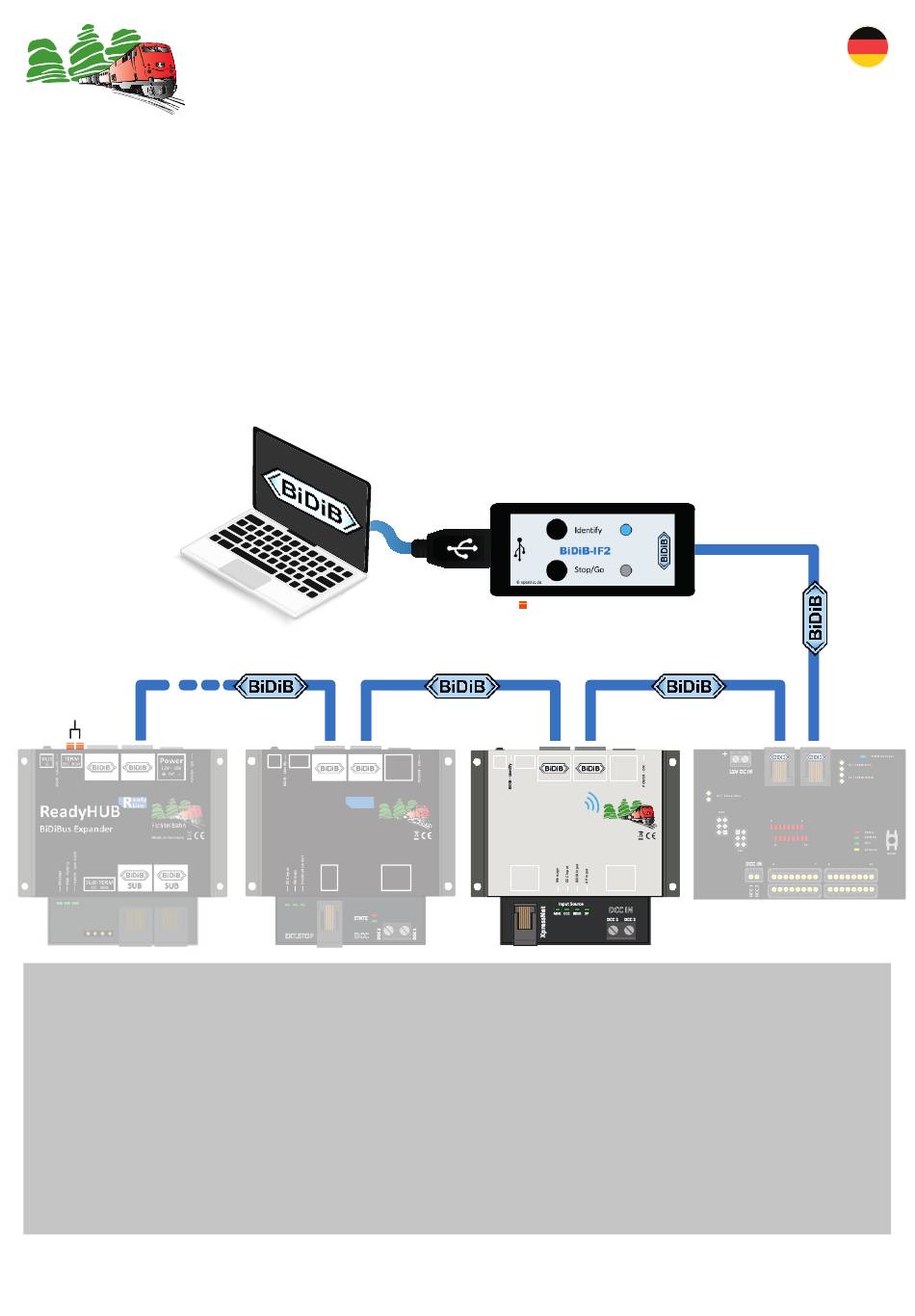

werden kann. In der nachfolgenden Abbildung wird die RF-Basis innerhalb des BiDiBus
platziert. Deshalb muss an der RF-Basis kein Abschluss-Jumper (
steckt werden. (Weitere Informationen zum Thema Terminierung des BiDiBus, finden
Sie im Kapitel „11. Hintergrundwissen und Begriffserklärung" auf Seite 23.)
Als Interface verwenden wir hier das BiDiB-IF2, das symbolisch für jedes andere BiDiB-
Interface steht (z.B. GBM Master / GBMboost Master).
... bis zu 32 Teilnehmer
Abschluss-Jumper
setzen
Beachten Sie:
Wenn Sie an der letzten und ersten Baugruppe in der Busleitung nicht einen
Abschluss-Jumper setzen, kann die Verformung der Signale zu Störungen in der
Datenübertragung führen. Wenn bei einer Baugruppe innerhalb des Busses ein
Abschluss-Jumper steckt, kann es zum Zusammenbruch der Datenübertragung
kommen. Beide Fälle führen aber nicht zum Defekt der Baugruppen.
Handbuch RF-Basis V2.0
Handbuch Version 1.0
X
TERM
Power
TAST
ID DCC BiDiB
12V - 18V
+ -
DC
R
eady
ReadyBoost
Line
FichtelBahn
BiDiBus DCC-Booster 4A
Made in Germany
Booster OFF DCC OUT
EXT.
Booster ON
max. 4A
STOP
DCC2 DCC1
STATE
DCC
EXT.STOP
Seite 10
* ... Abschluss-Jumper intern gesetzt
