Labor-Mörtelmischer
1.0203
6.8

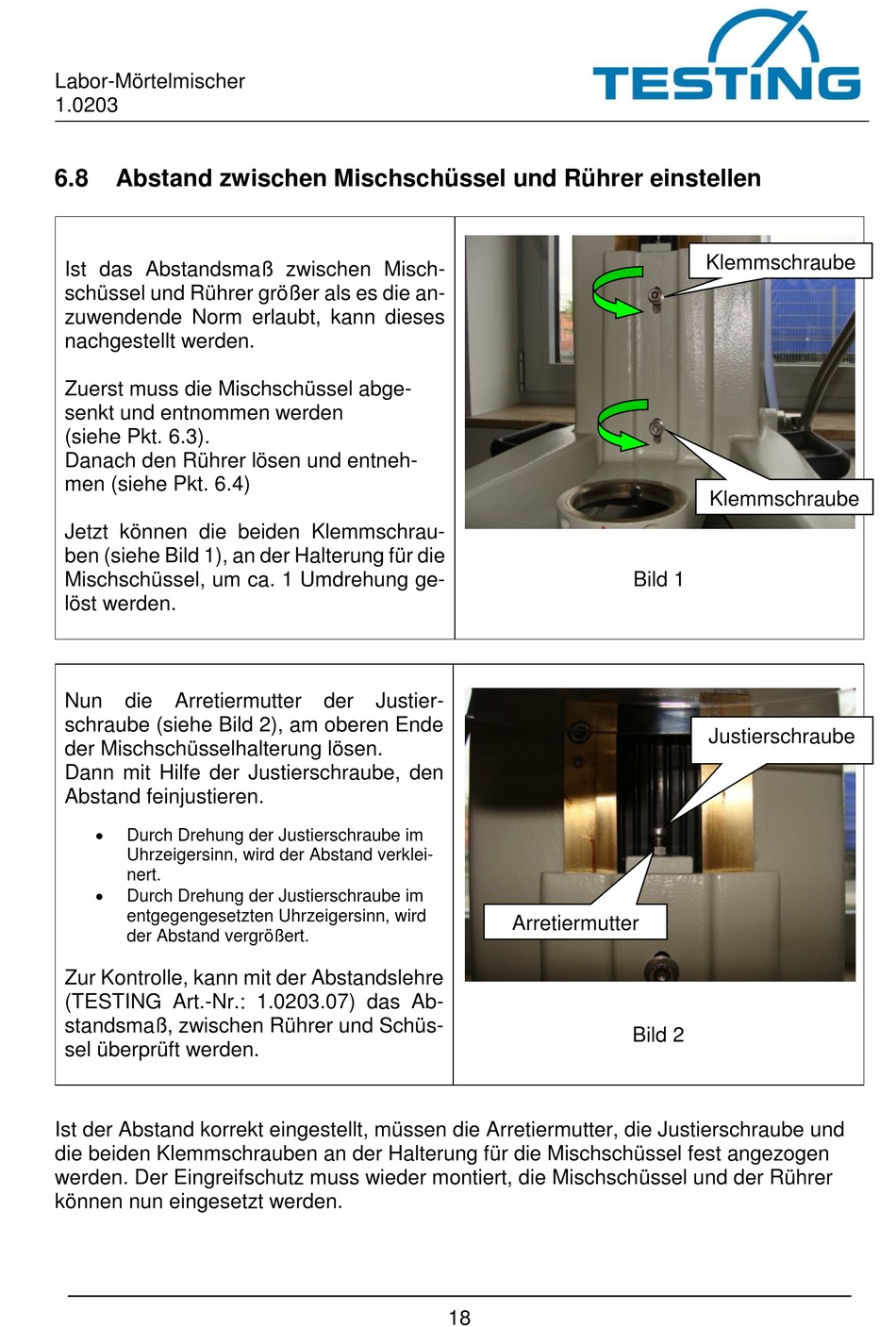

Abstand zwischen Mischschüssel und Rührer einstellen
Ist das Abstandsmaß zwischen Misch-
schüssel und Rührer größer als es die an-
zuwendende Norm erlaubt, kann dieses
nachgestellt werden.
Zuerst muss die Mischschüssel abge-
senkt und entnommen werden
(siehe Pkt. 6.3).
Danach den Rührer lösen und entneh-
men (siehe Pkt. 6.4)
Jetzt können die beiden Klemmschrau-
ben (siehe Bild 1), an der Halterung für die
Mischschüssel, um ca. 1 Umdrehung ge-
löst werden.
Nun
die
Arretiermutter
schraube (siehe Bild 2), am oberen Ende
der Mischschüsselhalterung lösen.
Dann mit Hilfe der Justierschraube, den
Abstand feinjustieren.
Durch Drehung der Justierschraube im
Uhrzeigersinn, wird der Abstand verklei-
nert.
Durch Drehung der Justierschraube im
entgegengesetzten Uhrzeigersinn, wird
der Abstand vergrößert.
Zur Kontrolle, kann mit der Abstandslehre
(TESTING Art.-Nr.: 1.0203.07) das Ab-
standsmaß, zwischen Rührer und Schüs-
sel überprüft werden.
Ist der Abstand korrekt eingestellt, müssen die Arretiermutter, die Justierschraube und
die beiden Klemmschrauben an der Halterung für die Mischschüssel fest angezogen
werden. Der Eingreifschutz muss wieder montiert, die Mischschüssel und der Rührer
können nun eingesetzt werden.
der
Justier-
18
Bild 1
Arretiermutter
Bild 2
Klemmschraube
Klemmschraube
Justierschraube
