Scheppach HMS1070 Originalanleitung Seite 22

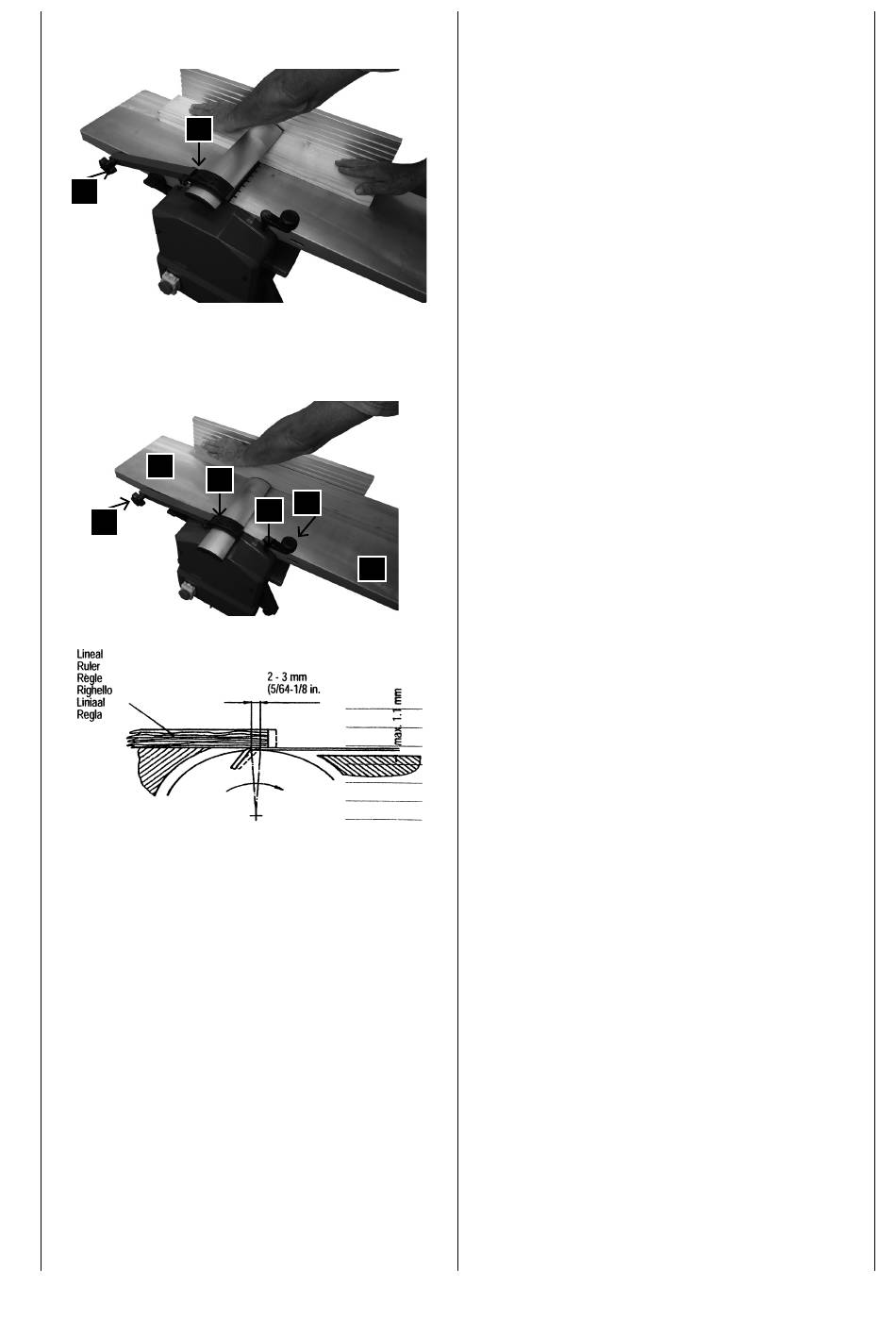

Fig. 9
K
J
Fig. 10
N
K
J
Fig. 11
22
O
M
N
Warnung:
Der nicht benutzte Teil der Hobelwelle muss mit dem
Schutz abgedeckt sein. Die Arbeitsstellung ist vor
der Maschine auf der Seite des Aufgabetisches. Le-
gen Sie die Finger beider Hände auf das Werkstück.
Halten Sie nicht die Werkstückkanten fest.
Es dürfen nur Werkstücke gehobelt werden, die fest
auf der Maschine aufliegen und sicher geführt wer-
den können. Für kurze Werkstücke verwenden Sie
eine Zuführlade bzw. den Führungsgriff.
Dickenhobeln
• Stellen Sie den Dickentisch mit dem Handgriff (O)
an der Spindel nach Skala auf die gewünschte
Höhe ein. 1 Umdrehung = 3 mm.
• Schieben Sie schmales Holz in der Mitte des
Dickentisches ein.
Beim Dickenhobeln und auch beim Abrichthobeln
empfiehlt sich die Verwendung eines Gleitsprays
oder einer Paste. Nach langer Einsatzdauer oder
beim Hobeln von feuchtem Holz kann es vorkommen,
dass das Werkstück nicht weiter eingezogen wird.
Warnung:
Schalten Sie die Maschine im Falle eines Defektes
sofort aus. Entfernen Sie keine Späne oder Split-
ter von den Tischen, während die Maschine läuft.
Holzstücke unter 25 cm Länge dürfen nicht gehobelt
werden.
Austauschen der Messer (Fig. 11)
• Stellen Sie den Schalter auf AUS.
• Trennen Sie die Maschine vom Netz.
• Arretieren Sie den Hobelwellenschutz in der
angehobenen Stellung.
• Lösen und entfernen Sie die vier Messerspann-
schrauben.
• Heben Sie Messer und Messerbalken von der Wel-
le ab.
• Entfernen Sie Späne und Harz von der Hobelwelle
und Messerbalken.
• Setzen Sie das neue Messer in der Hobelwelle
ein, fixieren Sie das Messer mit den rechteckigen
Schlitzen in den beiden Schraubenköpfen. (Mit
diesen beiden Schrauben wird das Messer in der
Höhe eingestellt.)
• Legen Sie den Messerbalken auf das Messer.
• Ziehen Sie die 4 Spannschrauben leicht an
• Wiederholen Sie die Arbeitsgänge für das zweite
Messer.
• Stellen Sie nun die Hobelmesser exakt zum
Abnahmetisch ein. Verwenden Sie hierzu ein Lineal
das auf dem Abnahmetisch aufgelegt wird.
• Durch verstellen der beiden Einstellschrauben
kann das Messer in der Höhe verstellt werden.
• Durch drehen der Hobelwelle in Verbindung mit
dem Lineal erkennen Sie die Höheneinstellung.
• Das Messer ist exakt eingestellt, wenn das Lineal
durch die Messer max. 3 mm weiterbewegt wird.
• Nach erfolgreicher Einstellung der Messer, sind alle
Spannschrauben fest anzuziehen (8,4 N/m)
