Analoge Ausgangseinheit; Modellangabe Und Bestellschlüssel; Bezeichnungen Und Funktionen Der Einzelnen Teile - SMC EX600-AXA Betriebsanleitung

Modellangabe und Bestellschlüssel
EX600-AY
Analoger
Ausgang

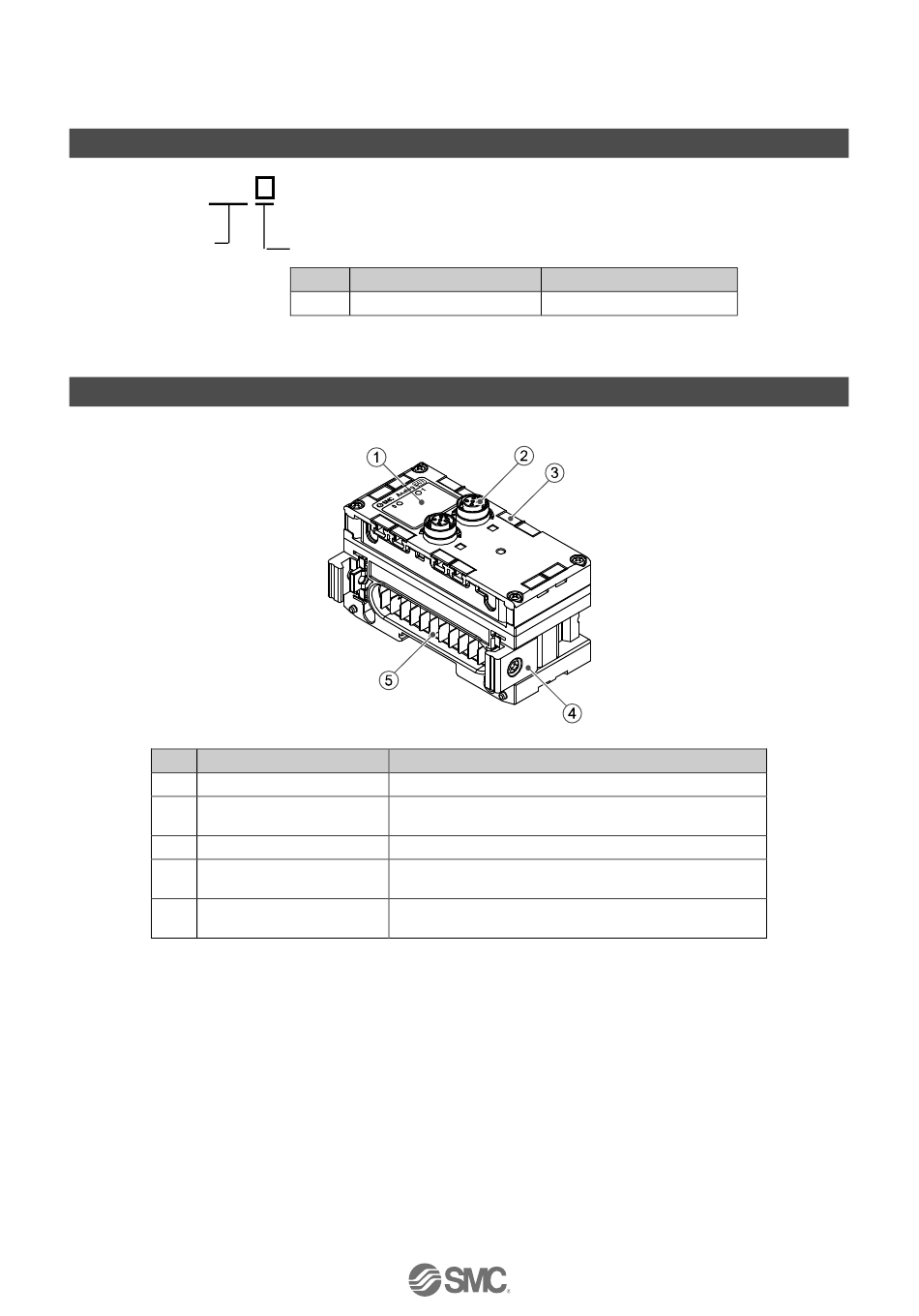

Bezeichnungen und Funktionen der einzelnen Teile

Nr. Beschreibung
1 Statusanzeige-LED
Anschluss
2
(analoger Ausgang)
3 Beschriftungsschild-Nut
4 Verbindungsstück
5 Stecker der Einheit

Analoge Ausgangseinheit

Stecker und Anzahl der Ausgangskanäle
Symbol Stecker
2xM12-Stecker (5-polig) *
A
*: Ein M12-Stecker (4-polig) kann ebenfalls angeschlossen werden.
Zeigt den Status der Einheit an.
Anschluss für analoges Ausgabegerät.
Nut für Beschriftungsschild.
Befestigungselement zur Verbindung nebeneinander
liegender Einheiten.
Überträgt Signale und Strom an nebeneinander liegende
Einheiten.
