2.3.5. BAB2−Teilnehmer−Adresse (Einstellung der BAB2−Karte im Schub)
10
Bedien− und Programmieranleitung
Damit der Schweißrechner einen angeschlossenen Netzwerk−Teilnehmer
(Schweißsteuerung) ansprechen bzw. identifizieren kann, muß auf der
BAB2−Schnittstellenkarte des Netzwerk−Teilnehmers über einen DIP−Schal
terblock dessen BAB2−Adresse eingestellt werden.
Jede Adressnummer darf innerhalb einer BAB2−Netzwerkebene nur einmal ver
geben werden.

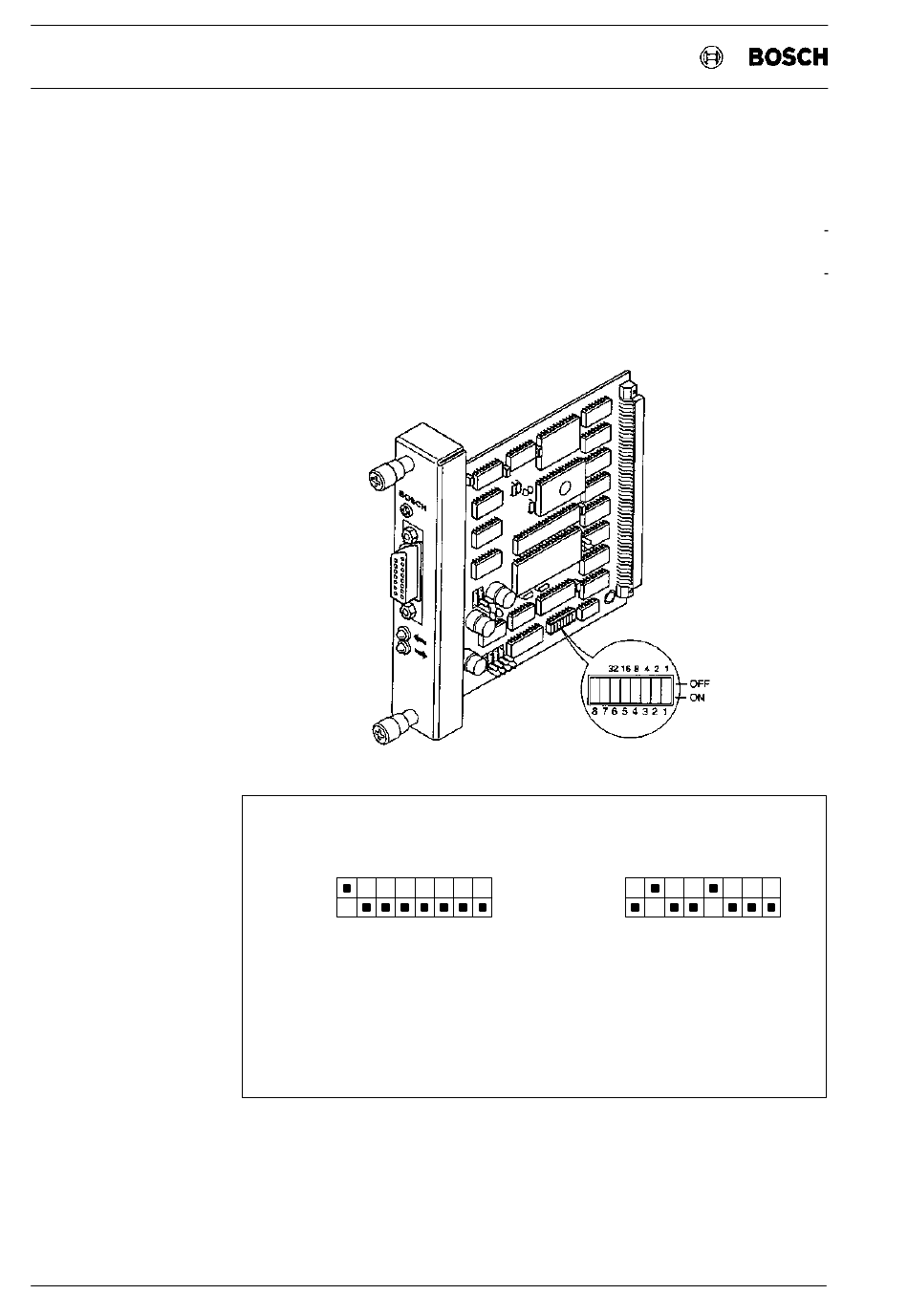

Die Position des DIP−Schalterblocks ist in folgendem Bild dargestellt:
Werkseinstellung:
1 2 3 4
Wertigkeit:
1 2 4 8 16 32 64 128
Adresswert: + + + +
1 0 0 0 0
Die Adresseinstellung erfolgt ausschließlich über die Schalter 1 bis 6. Die Schalter 7 bis
8 sind auf OFF zu stellen.
Einstellung der BAB2−Teilnehmer−Adresse
SWP
Beispiel: Adresse 18
5 6 7 8
On
Off
Wertigkeit:
+ + + = 01 Adresswert:
0 0 0
1 2 3 4 5 6 7 8
On
Off
1 2 4 8 16 32 64 128
+ + + + + + + = 18
0 2 0 0 16 0 0 0
1070 078 159-101 (95.10) D
