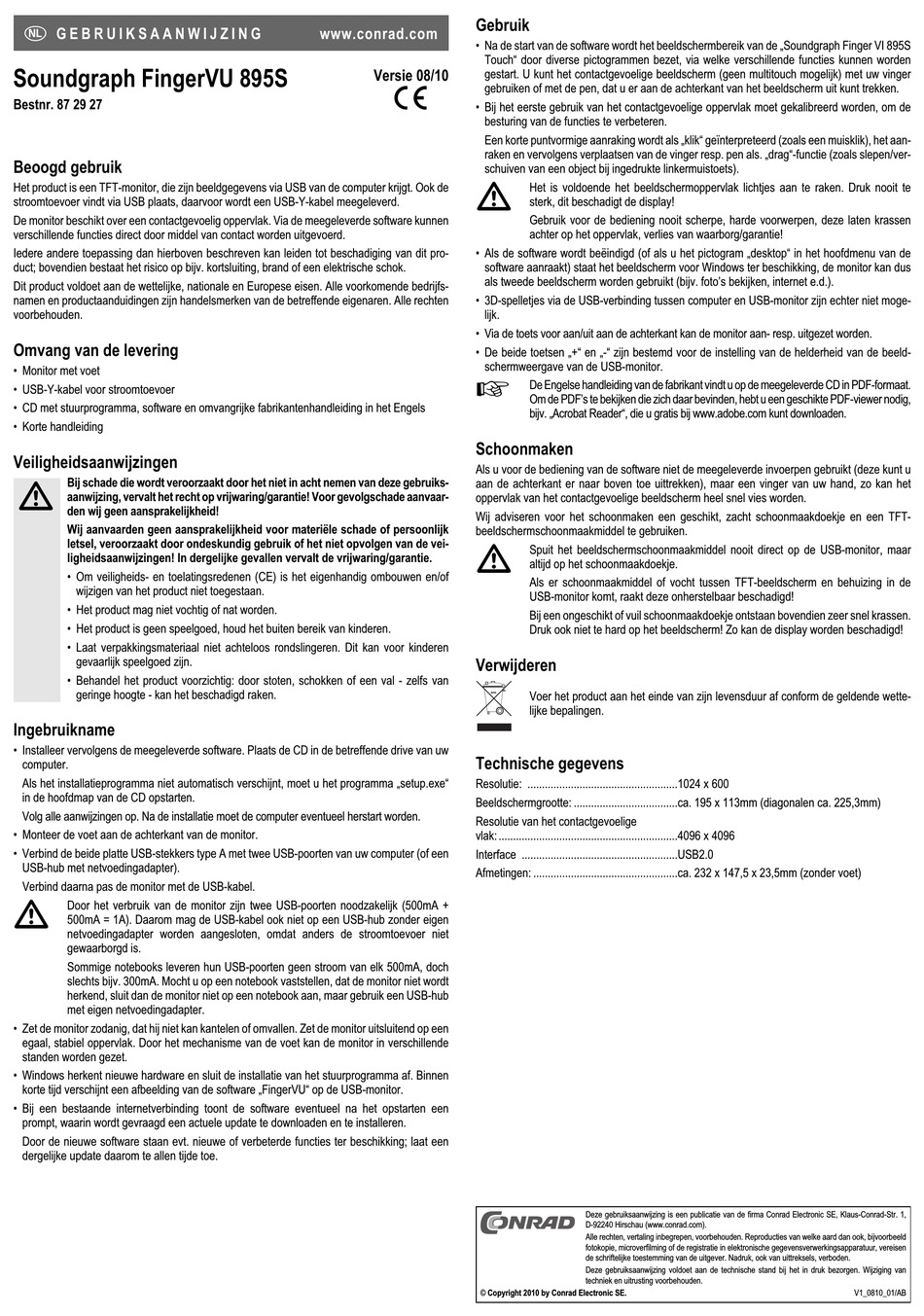

G E B R U I K S A A N W I J Z I N G
Soundgraph FingerVU 895S
Bestnr. 87 29 27
Beoogd gebruik
Het product is een TFT-monitor, die zijn beeldgegevens via USB van de computer krijgt. Ook de
stroomtoevoer vindt via USB plaats, daarvoor wordt een USB-Y-kabel meegeleverd.
De monitor beschikt over een contactgevoelig oppervlak. Via de meegeleverde software kunnen
verschillende functies direct door middel van contact worden uitgevoerd.
Iedere andere toepassing dan hierboven beschreven kan leiden tot beschadiging van dit pro-
duct; bovendien bestaat het risico op bijv. kortsluiting, brand of een elektrische schok.
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende bedrijfs-
namen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten
voorbehouden.
Omvang van de levering
• Monitor met voet
• USB-Y-kabel voor stroomtoevoer
• CD met stuurprogramma, software en omvangrijke fabrikantenhandleiding in het Engels
• Korte handleiding
Veiligheidsaanwijzingen
Bij schade die wordt veroorzaakt door het niet in acht nemen van deze gebruiks-
aanwijzing, vervalt het recht op vrijwaring/garantie! Voor gevolgschade aanvaar-
den wij geen aansprakelijkheid!
Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk
letsel, veroorzaakt door ondeskundig gebruik of het niet opvolgen van de vei-
ligheidsaanwijzingen! In dergelijke gevallen vervalt de vrijwaring/garantie.
• Om veiligheids- en toelatingsredenen (CE) is het eigenhandig ombouwen en/of
wijzigen van het product niet toegestaan.
• Het product mag niet vochtig of nat worden.
• Het product is geen speelgoed, houd het buiten bereik van kinderen.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen
gevaarlijk speelgoed zijn.
• Behandel het product voorzichtig: door stoten, schokken of een val - zelfs van
geringe hoogte - kan het beschadigd raken.
Ingebruikname
• Installeer vervolgens de meegeleverde software. Plaats de CD in de betreffende drive van uw
computer.
Als het installatieprogramma niet automatisch verschijnt, moet u het programma „setup.exe"
in de hoofdmap van de CD opstarten.
Volg alle aanwijzingen op. Na de installatie moet de computer eventueel herstart worden.
• Monteer de voet aan de achterkant van de monitor.
• Verbind de beide platte USB-stekkers type A met twee USB-poorten van uw computer (of een
USB-hub met netvoedingadapter).
Verbind daarna pas de monitor met de USB-kabel.
Door het verbruik van de monitor zijn twee USB-poorten noodzakelijk (500mA +
500mA = 1A). Daarom mag de USB-kabel ook niet op een USB-hub zonder eigen
netvoedingadapter worden aangesloten, omdat anders de stroomtoevoer niet
gewaarborgd is.
Sommige notebooks leveren hun USB-poorten geen stroom van elk 500mA, doch
slechts bijv. 300mA. Mocht u op een notebook vaststellen, dat de monitor niet wordt
herkend, sluit dan de monitor niet op een notebook aan, maar gebruik een USB-hub
met eigen netvoedingadapter.
• Zet de monitor zodanig, dat hij niet kan kantelen of omvallen. Zet de monitor uitsluitend op een
egaal, stabiel oppervlak. Door het mechanisme van de voet kan de monitor in verschillende
standen worden gezet.
• Windows herkent nieuwe hardware en sluit de installatie van het stuurprogramma af. Binnen
korte tijd verschijnt een afbeelding van de software „FingerVU" op de USB-monitor.
• Bij een bestaande internetverbinding toont de software eventueel na het opstarten een
prompt, waarin wordt gevraagd een actuele update te downloaden en te installeren.
Door de nieuwe software staan evt. nieuwe of verbeterde functies ter beschikking; laat een
dergelijke update daarom te allen tijde toe.
Gebruik
www.conrad.com
• Na de start van de software wordt het beeldschermbereik van de „Soundgraph Finger VI 895S
Touch" door diverse pictogrammen bezet, via welke verschillende functies kunnen worden
Versie 08/10
gestart. U kunt het contactgevoelige beeldscherm (geen multitouch mogelijk) met uw vinger
gebruiken of met de pen, dat u er aan de achterkant van het beeldscherm uit kunt trekken.
°
• Bij het eerste gebruik van het contactgevoelige oppervlak moet gekalibreerd worden, om de
besturing van de functies te verbeteren.
Een korte puntvormige aanraking wordt als „klik" geïnterpreteerd (zoals een muisklik), het aan-
raken en vervolgens verplaatsen van de vinger resp. pen als. „drag"-functie (zoals slepen/ver-
schuiven van een object bij ingedrukte linkermuistoets).
• Als de software wordt beëindigd (of als u het pictogram „desktop" in het hoofdmenu van de
software aanraakt) staat het beeldscherm voor Windows ter beschikking, de monitor kan dus
als tweede beeldscherm worden gebruikt (bijv. foto's bekijken, internet e.d.).
• 3D-spelletjes via de USB-verbinding tussen computer en USB-monitor zijn echter niet moge-
lijk.
• Via de toets voor aan/uit aan de achterkant kan de monitor aan- resp. uitgezet worden.
• De beide toetsen „+" en „-" zijn bestemd voor de instelling van de helderheid van de beeld-
schermweergave van de USB-monitor.
Schoonmaken
Als u voor de bediening van de software niet de meegeleverde invoerpen gebruikt (deze kunt u
aan de achterkant er naar boven toe uittrekken), maar een vinger van uw hand, zo kan het
oppervlak van het contactgevoelige beeldscherm heel snel vies worden.
Wij adviseren voor het schoonmaken een geschikt, zacht schoonmaakdoekje en een TFT-
beeldschermschoonmaakmiddel te gebruiken.
Verwijderen
Technische gegevens
Resolutie: ....................................................1024 x 600
Beeldschermgrootte: ....................................ca. 195 x 113mm (diagonalen ca. 225,3mm)
Resolutie van het contactgevoelige
vlak: ..............................................................4096 x 4096
Interface ......................................................USB2.0
Afmetingen: ..................................................ca. 232 x 147,5 x 23,5mm (zonder voet)
© Copyright 2010 by Conrad Electronic SE.
Het is voldoende het beeldschermoppervlak lichtjes aan te raken. Druk nooit te
sterk, dit beschadigt de display!
Gebruik voor de bediening nooit scherpe, harde voorwerpen, deze laten krassen
achter op het oppervlak, verlies van waarborg/garantie!
De Engelse handleiding van de fabrikant vindt u op de meegeleverde CD in PDF-formaat.
Om de PDF's te bekijken die zich daar bevinden, hebt u een geschikte PDF-viewer nodig,
bijv. „Acrobat Reader", die u gratis bij www.adobe.com kunt downloaden.
Spuit het beeldschermschoonmaakmiddel nooit direct op de USB-monitor, maar
altijd op het schoonmaakdoekje.
Als er schoonmaakmiddel of vocht tussen TFT-beeldscherm en behuizing in de
USB-monitor komt, raakt deze onherstelbaar beschadigd!
Bij een ongeschikt of vuil schoonmaakdoekje ontstaan bovendien zeer snel krassen.
Druk ook niet te hard op het beeldscherm! Zo kan de display worden beschadigd!
Voer het product aan het einde van zijn levensduur af conform de geldende wette-
lijke bepalingen.
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen
de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van
techniek en uitrusting voorbehouden.
V1_0810_01/AB
