Inhaltszusammenfassung für Beha-Amprobe SF100

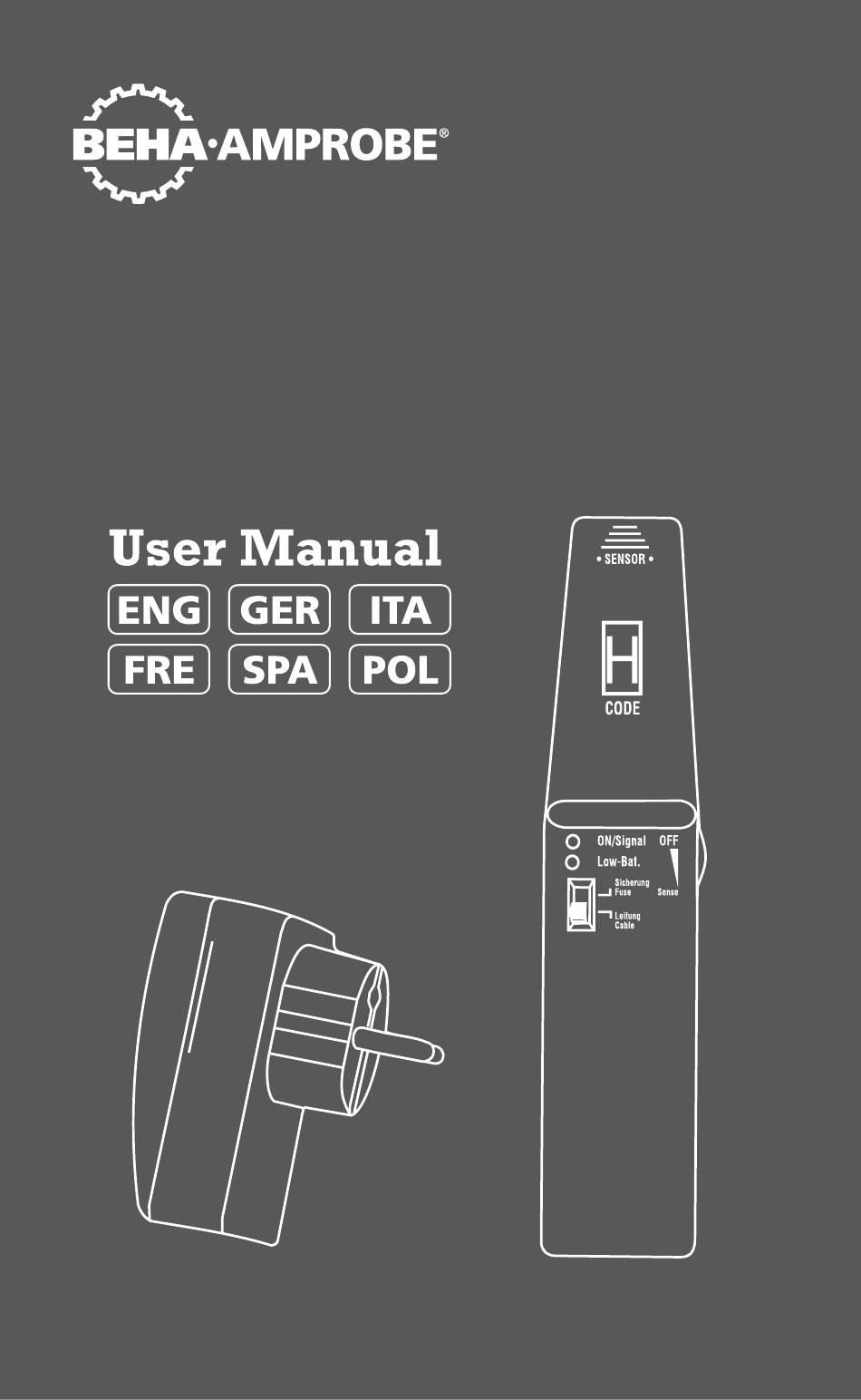

- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de SF100 Fuse finder...
-
Seite 3: Inhaltsverzeichnis
Inhalt Seite Symbolerklärungen ..............2 Einleitung/Lieferumfang ............2 Lieferumfang ................3 Transport und Lagerung ............3 Sicherheitsmaßnahmen ............3 Bestimmungsgemäße Verwendung........5 Anschlusselemente ..............5 Anzeige und Bedienelemente:..........5 Aussortieren einzelner Leitungen in Kabelbündeln und Kabelpritschen ................6 Auffinden und Verfolgen von Leitungen in der Wand..7 Zuordnung von Sicherungen ..........8 Wartung ..................9 Reinigung ................9 Batteriewechsel (Empfänger)..........10... -
Seite 4: Symbolerklärungen

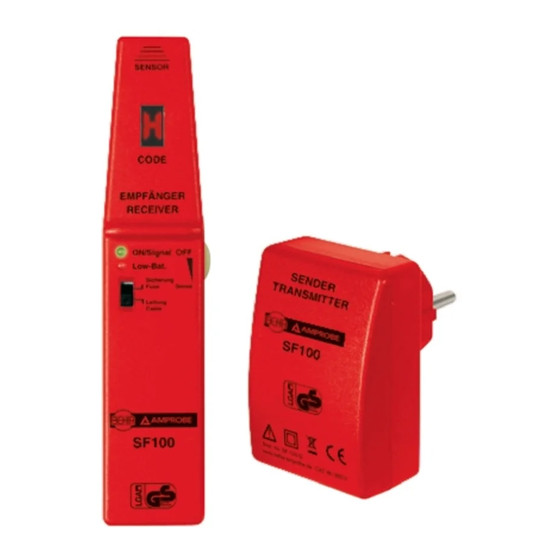

• Umschaltung zwischen Leitungen und Sicherungen. • Stufenlose Empfindlichkeitseinstellung zur Lokalisierung von Leitun- gen und zur Sicherungssuche. Funktionsprinzip Das BEHA-AMPROBE SF100-Set besteht aus einem Sender und einem Empfänger. Ähnlich wie beim Rundfunk arbeitet der BEHA-AMPROBE SF100 mit einem Träger- und einem Nutzsignal. -
Seite 5: Lieferumfang
Einschalten eine Aklimatisierung von mindestens 2 Stunden. Sicherheitsmaßnahmen Der BEHA-AMPROBE SF100 wurde gemäß den Sicherheitsbestimmungen für elektronische Mess-und Prüfgeräte gebaut und hat das Werk in si- cherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zu- stand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Bedienungsanleitung beachten. - Seite 6 Zustand ist. Das Messgerät darf nicht mehr benutzt werden, wenn eine oder mehrere Funktionen ausfallen oder keine Funkti- onsbereitschaft erkennbar ist. Der BEHA-AMPROBE SF100 darf nur in Anlagen mit den in den Technischen Daten angegebenen Nennspannungen benutzt wer- den.
-
Seite 7: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind be- sonders die Sicherheitshinweise, die Technischen Daten mit den Umgebungsbedingungen nd die Verwendung in trockener Um- gebung zu beachten. Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr gewährleistet. -
Seite 8: Aussortieren Einzelner Leitungen In Kabelbündeln Und Kabelpritschen
Aussortieren einzelner Leitungen in Kabelbündeln und Kabelpritschen • Gerät Ein/Aus-Schalter und Empfindlichkeitssteller (5) einschalten. • Stellen Sie den Umschalter für Sicherungs- und Leitungssuche (4) auf auf die Position Leitung. • Stecken Sie den Sender in die Steckdose des betreffenden Strom- kreises. -
Seite 9: Auffinden Und Verfolgen Von Leitungen In Der Wand
Auffinden und Verfolgen von Leitungen in der Wand • Gerät mit Ein/Aus-Schalter und Empfindlichkeitssteller (5) einschal- ten. • Stellen Sie den Umschalter für Sicherungs- und Leitungssuche (4) auf auf die Position Leitung. • Stecken Sie den Sender in die Steckdose des betreffenden Strom- kreises. -
Seite 10: Zuordnung Von Sicherungen
Zuordnung von Sicherungen Bei Anschluss unter Spannung unbedingt Sicherheitshinweise be- achten. Die Erkennung bzw. Zuordnung der Sicherung ist stark abhängig von der in der Verteilung vorhandenen Verdrahtung. Um ein mög- lichst genaues Ergebnis zu erhalten, sollte die Abdeckung abge- nommen und die Zuleitung zur Sicherung gesucht werden. Sicherungsautomaten von verschiedenen Herstellern haben u.U. -
Seite 11: Wartung
Wartung Das Messgerät benötigt bei einem Betrieb gemäß der Bedienungsanlei- tung keine besondere Wartung. Wenn während oder nach Ablauf der Garantiezeit Funktionsfehler auf- treten, wird unser Werksservice Ihr Gerät unverzüglich wieder instand- setzen. Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann es mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gesäubert werden. - Seite 12 • Wenn die rote LED (3) des Empfängers leuchtet, muss die Batterie erneuert werden. Gehen Sie dazu bitte folgenderweise vor: • Das Gerät ausschalten. • Eine Schraube auf der Geräterückseite(1) lösen. Gehäuse vorsich- tig öffnen. • Alte Batterie durch Neue ersetzen, dabei Es dürfen nur die in den Technischen Daten spezifizierten Batterien benutzt werden Falsch gepolte Batterien können das Gerät zerstören.
-
Seite 13: Technische Daten
Technische Daten (gültig für 23°C ± 5°, bei weniger als 80% relativer Feuchte): Sender Spannungsbereich: 100...250V Leistungsaufnahme: ca. 1W Frequenzbereich: 50...60Hz Sendefrequenz: ca. 8kHz Sendewiederholfrequenz: ca. 10Hz Temperaturbereich: -10°C...+40°C bei max. 80% relative Feuchte Abmessungen: ca. 70 x 55 x 86 mm Gewicht: ca 65g Stromversorgung:... -
Seite 14: Eingeschränkte Garantie Und Haftungseinschränkungen
Nutzung und Einsatzbedingungen werden nicht durch die Garantie abgedeckt. Händler sind nicht berechtigt, jegliche Erweiterungen der Garantie im Namen von Beha-Amprobe in Aussicht zu stellen. Um Serviceleistungen während der Garantiezeit in Anspruch zu nehmen, übergeben Sie das Produkt mitsamt Kaufbeleg einem autorisierten Beha-Amprobe-Servicecenter oder einem Beha-Amprobe- Händler oder -Distributor. -
Seite 15: Reparatur Und Austausch Innerhalb Der Garantiezeit - Alle Länder
Ihren Beha-Amprobe-Distributor zurückgegeben werden. Eine Liste mit Distributoren in Ihrer Nähe finden Sie im Bereich Vertriebspartner unter beha-amprobe.com. In den USA und in Kanada können Geräte zum Austausch oder zur Reparatur auch an das Amprobe-Servicecenter (Anschrift weiter unten) eingesandt werden.
