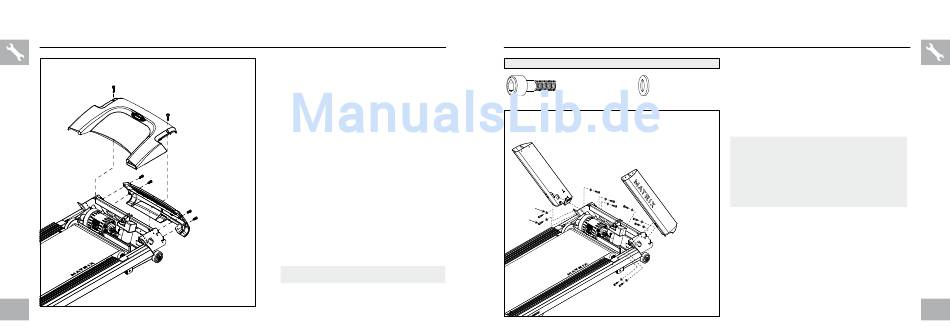

AUFBAU ScHRITT 1
STEP 2
Z52
26
A Zerschneiden Sie die gelben Packgurte, heben Sie das Laufdeck
an und entfernen Sie sämtliche Gegenstände unter dem Laufdeck.
B Öffnen Sie Schraubentüte 1.
C Schieben Sie die hauptrahmenabdecKung
auf den KOnSOLenmaSt. Platzieren Sie den
rechten KOnSOLenmaSt oberhalb der
hauptrahmenhaLterung.
D Ziehen Sie den FührungSdraht durch
den rechten KOnSOLenmaSt. Wenn Sie den
FührungSdraht durch den Mast gezogen haben,
sollte sich das obere Ende des KOnSOLenKabeLS
an der Mastspitze befinden. Entfernen und entsorgen
Sie den FührungSdraht. HINWEIS: Klemmen Sie
das KOnSOLenKabeL beim Anbringen des Masts
14
auf der hauptrahmenhaLterung nicht ein.
E Befestigen Sie den KOnSOLenmaSt mit 3 10
Schrauben (a), 3 FederringScheiben (b)
und 3 gebOgenen unterLegScheiben (c)
an der hauptrahmenhaLterung.
HINWEIS: Ziehen Sie die Schrauben nicht vor
Abschluss von Schritt 3 fest.
F Schieben Sie die hauptrahmenabdecKung
nach unten über die hauptrahmenhaLterung.
G Wiederholen Sie die Schritte D–F auf der anderen Seite.
AUFBAU ScHRITT 2
ScHWARZE ScHRAUBENTÜTE INHALT:
10 14
INNENSECHSKANTSCHRAUBE (M8 x 20 mm) UNTERLEGSCHEIBE (6,2 x 12 x 1,6)
Menge: 10 Menge: 10
14
10
A Öffnen Sie Schraubentüte 2.
Stellen Sie die KOnSOLe auf
B
den Kopf und befestigen die
KOnSOLenmaStabdecKungen
mit 4 Schrauben (e) und 4
FederringScheiben (b) an der
KOnSOLe.
HINWEIS: Die Konsolenmastabdeckungen für
die linke Seite des Laufbands sind mit einem
L und für die rechte Seite des Laufbands
mit einem R gekennzeichnet. Werden die
Konsolenmastabdeckungen auf der falschen Seite
des Laufbands montiert, kann das Gerät nicht
korrekt aufgebaut werden.
