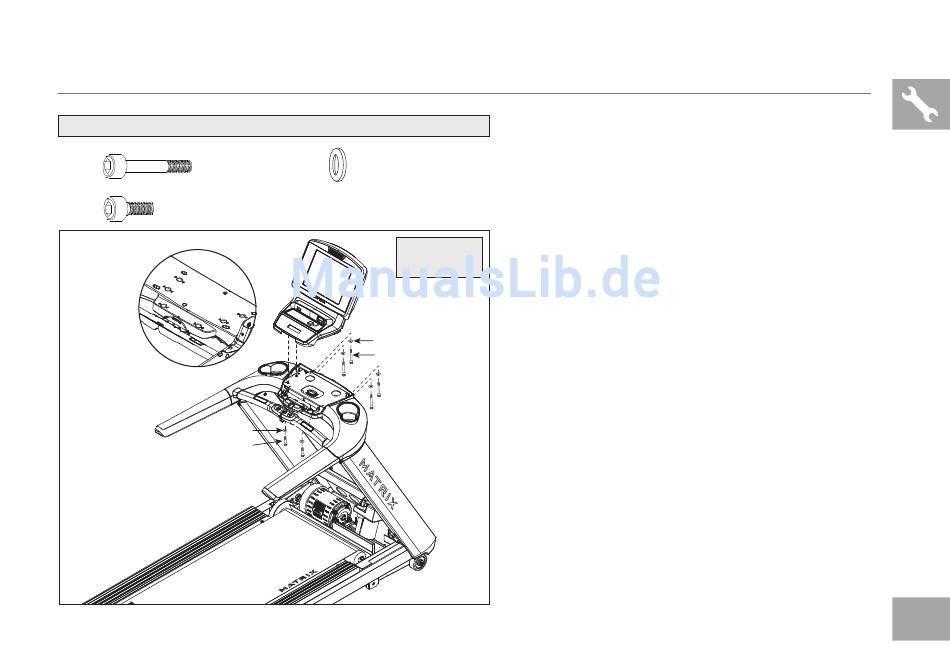

AUFBAU ScHRITT 6
GELBE ScHRAUBENTÜTE INHALT:
13
Schraube
Anzahl: 4
16
Schraube
Anzahl: 2
23
16
A
B
23
Sicherungsscheibe
Anzahl: 6
T7xe
abgebildet
c
23
13
D
Öffnen Sie die GELBE ScHRAUBENTÜTE.
Verbinden Sie alle notwendigen
kabel und befestigen Sie die
HAUpTRAHmENAUFSÄTZE
mit ScHRAUBEN (13),
SIcHERUNGSScHEIBEN (23) und
SEcHSKANTScHRAUBEN (16) und
SIcHERUNGSScHEIBEN (23).
Die SEcHSKANTScHRAUBEN (16) sind
kürzer und müssen in die zum Laufdeck
weisenden Vertiefungen geschraubt werden.
Alle Löcher dieses Aufbauschrittes sind
durch entsprechende Pfeile gekennzeichnet.
