Montage- und Betriebsanleitung
Ölbrenner WL5/1-B H

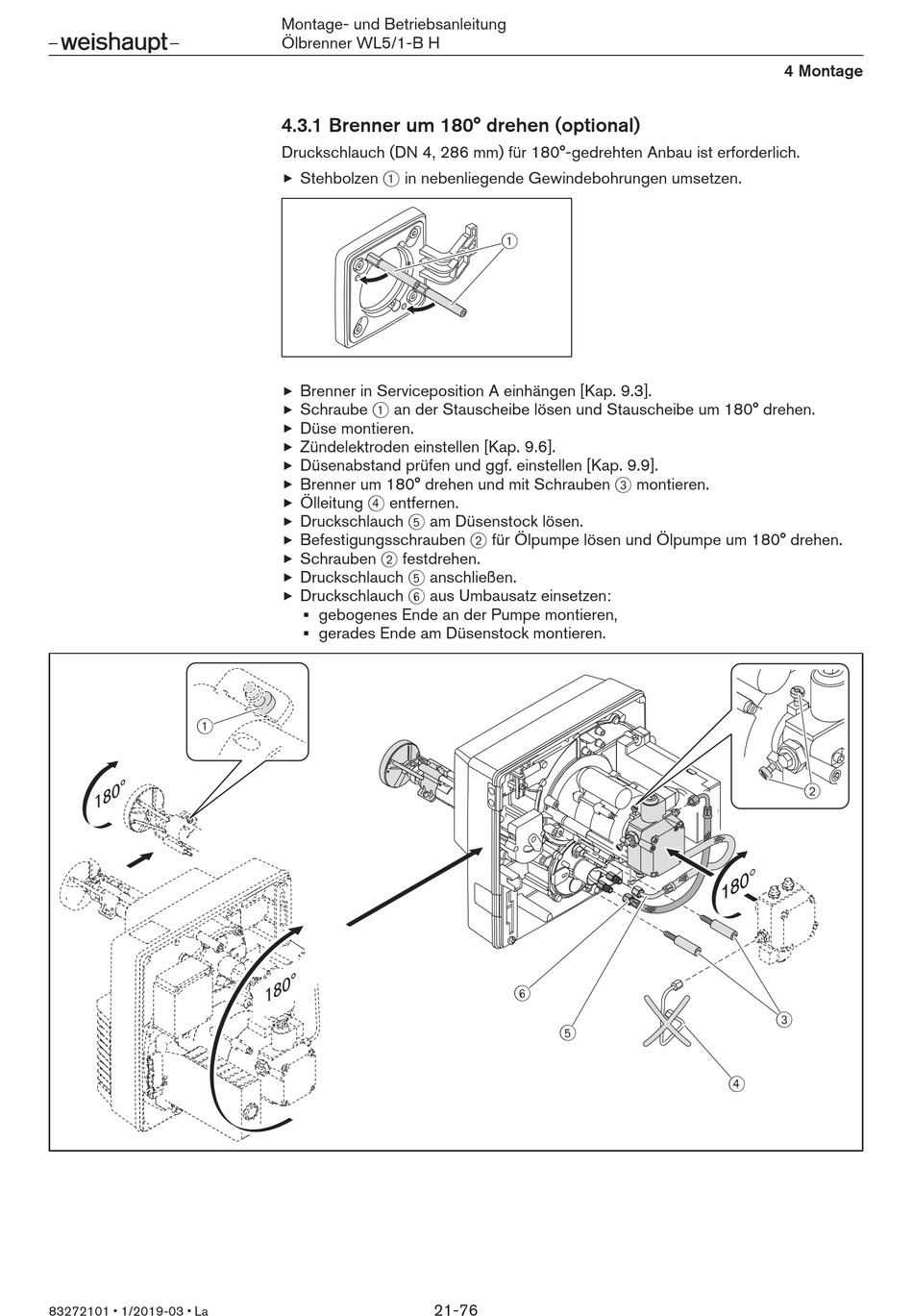

4.3.1 Brenner um 180° drehen (optional)
Druckschlauch (DN 4, 286 mm) für 180°-gedrehten Anbau ist erforderlich.
Stehbolzen 1 in nebenliegende Gewindebohrungen umsetzen.
Brenner in Serviceposition A einhängen [Kap. 9.3].
Schraube 1 an der Stauscheibe lösen und Stauscheibe um 180° drehen.
Düse montieren.
Zündelektroden einstellen [Kap. 9.6].
Düsenabstand prüfen und ggf. einstellen [Kap. 9.9].
Brenner um 180° drehen und mit Schrauben 3 montieren.
Ölleitung 4 entfernen.
Druckschlauch 5 am Düsenstock lösen.
Befestigungsschrauben 2 für Ölpumpe lösen und Ölpumpe um 180° drehen.
Schrauben 2 festdrehen.
Druckschlauch 5 anschließen.
Druckschlauch 6 aus Umbausatz einsetzen:
gebogenes Ende an der Pumpe montieren,
gerades Ende am Düsenstock montieren.
21-76
1
6
5
4 Montage
2
3
4
