5.2.4 Verbindung mehrerer Behälter
Mehrere Behälter werden mit dem Verbindungsset und
HT-Rohren DN 50 miteinander verbunden. Das Ver-
bindungsset besteht aus 4 Spezialdichtungen DN 50
und 4 HT-Rohren DN 50, 2 Spanngurte sowie Gleitmit-
tel.

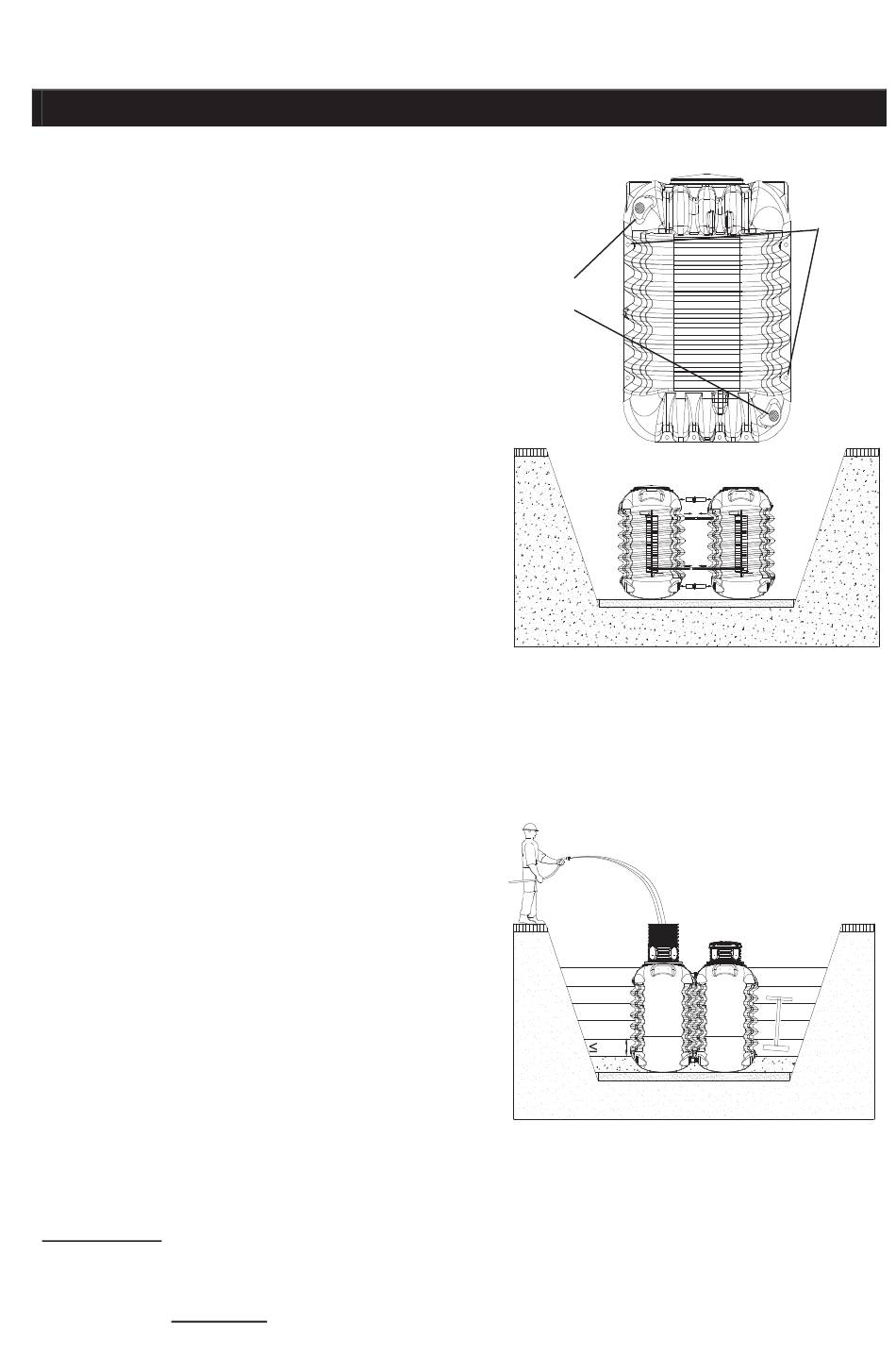

Die einzelnen Behälter werden oben und unten an den
vorgesehenen Bohrflächen miteinander verbunden. Die
Öffnungen für die Verbindungen sind mit einem Kronen-
bohrer Ø 58 mm zu erstellen. Zwei Tanks sind jeweils
entgegengesetzt zu bohren, damit diese später entspre-
chend zusammengestellt werden können. In die Öffnun-
gen werden die Spezialdichtungen DN 50 eingesetzt.
Damit die Rohre einfacher in die Dichtungen eingeführt
werden können, sollten die Dichtung sowie das Rohren-
de mit Gleitmittel eingeschmiert werden.
Die Behälter werden in der Baugrube mit der breiten
Seite zusammengeschoben. Beim Zusammenschieben
der Tanks sind die Verbindungsrohre (HT-Rohr DN 50)
in die Öffnungen einzuschieben. Die Behälter müssen
so weit zusammengeschoben werden, dass die Verrip-
pung der beiden Tankhälften ineinandergreift und sich
die Tanks berühren.
Die Behälter sind in der Baugrube mit Spanngurten fest zu verbinden, damit diese sich beim Verfüllen
nicht verschieben. Die Spanngurte sind in den Ösen an der Behälterseite anzubringen, jeweils auf der
Seite der Rohrverbindung.
Die Verbindungsrohre dürfen nicht gekürzt werden.
5.3 Einsetzen und Verfüllen
Die Behälter sind stoßfrei mit geeignetem Gerät in die
vorbereitete Baugrube einzubringen.
Um Verformungen zu vermeiden wird der Behälter vor
dem Verfüllen der Baugrube zu 1/3 mit Wasser gefüllt
(jetzt auf Dichtheit prüfen), danach wird die Baugrube
lagenweise in max. 300 mm Schritten zu 1/3 angefüllt
und verdichtet. Anschließend wird der Behälter zu 2/3
gefüllt und wieder in max. 300 mm Lagen bis zu 2/3
angefüllt, usw.
Die einzelnen Lagen müssen gut verdichtet werden
(Handstampfer). Beim Verdichten ist eine Beschädi-
gung des Behälters zu vermeiden. Es dürfen auf kei-
nen Fall mechanische Verdichtungsmaschinen einge-
setzt werden. Die Umhüllung muss mind. 500 mm breit
sein. Besonders im unteren Bereich zwischen den
Tanks ist auf eine ausreichende Verdichtung zu ach-
ten.
Verfüllmaterial:
•
Splitt, Körnung 2/5 mm, Deckschicht/Oberboden Mutterboden
•
Bodenaushub, Füllsand, Mutterboden, Lehme und andere bindige Böden sind für die Ver-
füllung ungeeignet!
info@4rain.eu
www.4rain.eu
5. Einbau und Montage
7 / 32
Bohrflächen
1/3
300
Ösen für
Spanngurte
