Baugrund; Baugrube; Installation Neben Befahrenen Flächen - 4rain MODULARIS Serie Einbau-/ Montage-/ Und Wartungsanleitung

5.1

Baugrund

Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden:
•
Die bautechnische Eignung des Bodens nach DIN 18196
•
Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes
Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen Bau-
amt angefordert werden.
5.2

Baugrube

Damit ausreichend Arbeitsraum vorhanden ist, muss die Grundfläche der Baugrube die Behältermaße auf
jeder Seite um 500 mm überragen, der Abstand zu festen Bauwerken muss mind. 1000 mm betragen.
Die Böschung ist nach DIN 4124 anzulegen.
Der Baugrund muss waagerecht und eben sein und eine ausreichende Tragfähigkeit gewährleis-
ten (Hierbei das Gesamtgewicht des Erdtanks beachten!).
Die Tiefe der Grube muss so bemessen sein, dass die max. Erdüberdeckung (780 mm über Tankschul-
ter) nicht überschritten wird. Für die ganzjährige Nutzung der Anlage ist eine Installation des Behälters
und der wasserführenden Anlagenteile im frostfreien Bereich notwendig. In der Regel liegt die frostfreie
Tiefe bei ca. 600 mm, genaue Angaben hierzu erhalten Sie bei der zuständigen Behörde.
Als Unterbau wird eine Schicht stark verdichteter Splitt (Körnung 2/5 mm, Dicke 150 - 200 mm) aufge-
tragen.

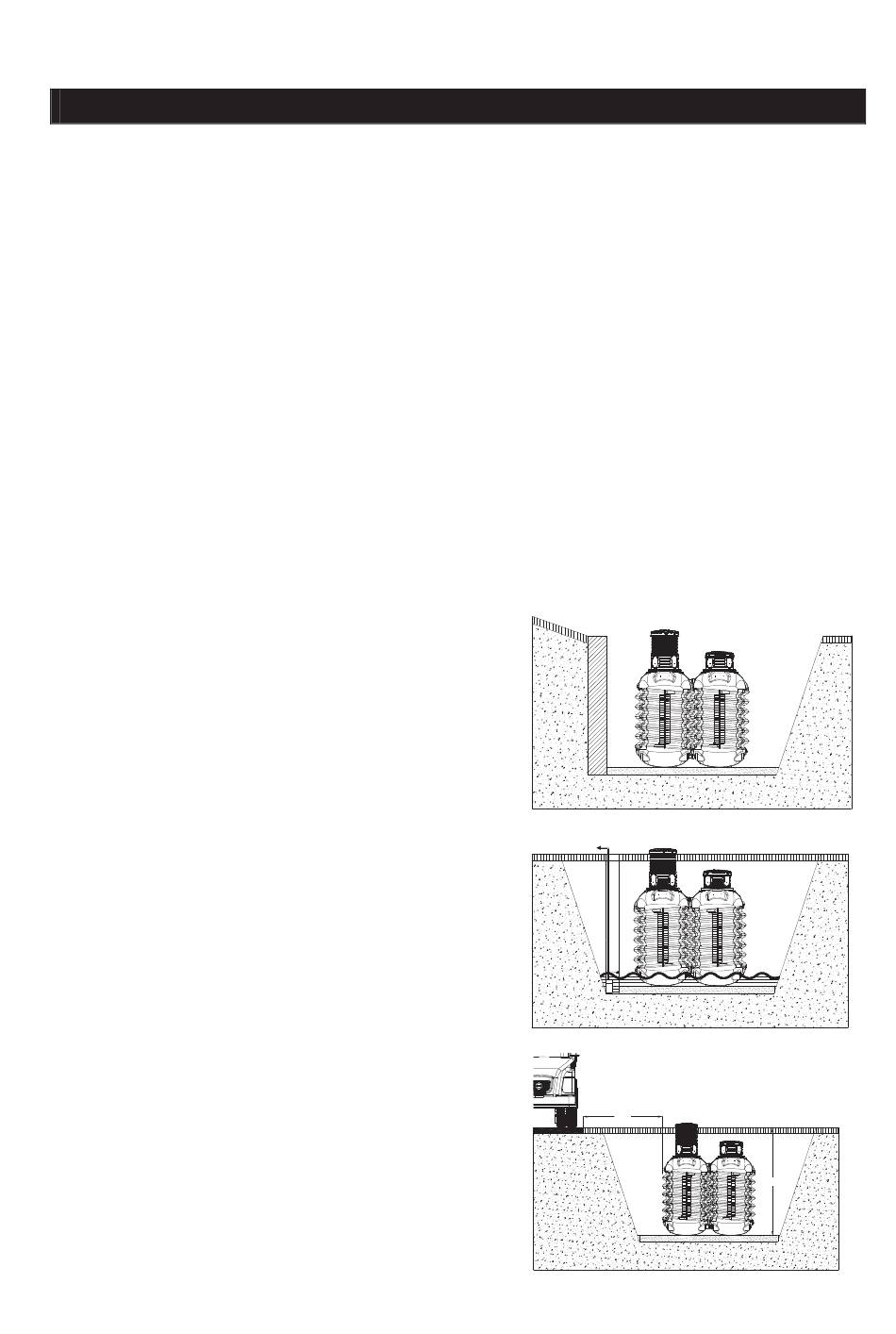

5.2.1 Hanglage, Böschung etc.
Beim Einbau des Behälters in unmittelbarer Nähe (< 5 m)
eines Hanges, Erdhügels oder einer Böschung (größer 2
% Gefälle, entspricht 20 cm auf 10 m) muss eine statisch
berechnete Stützmauer zur Aufnahme des Erddrucks er-
richtet werden. Die Mauer muss die Behältermaße um
mind. 500 mm in alle Richtungen überragen und einen
Mindestabstand von 1000 mm zum Behälter haben.
5.2.2 Grundwasser und bindige (wasserundurch-
lässige) Böden (z. B. Lehmboden)
Die Tanks dürfen nicht im Grund-/Schichtenwasser einge-
baut werden. Ist zu erwarten, dass Grund-/Schichten-
wasser auch nur gelegentlich auftritt, ist dieses durch eine
Drainage abzuleiten.
Ggf. muss die Drainageleitung in einem senkrecht einge-
bauten DN 300 Rohr enden, in dem eine Tauch-
druckpumpe eingelassen ist, die das überschüssige Was-
ser abpumpt. Die Pumpe ist regelmäßig zu überprüfen.
5.2.3 Installation neben befahrenen Flächen
Werden die Erdtanks neben Verkehrsflächen installiert,
entspricht der Mindestabstand zu diesen Flächen mindes-
tens der Grubentiefe (3 m).
