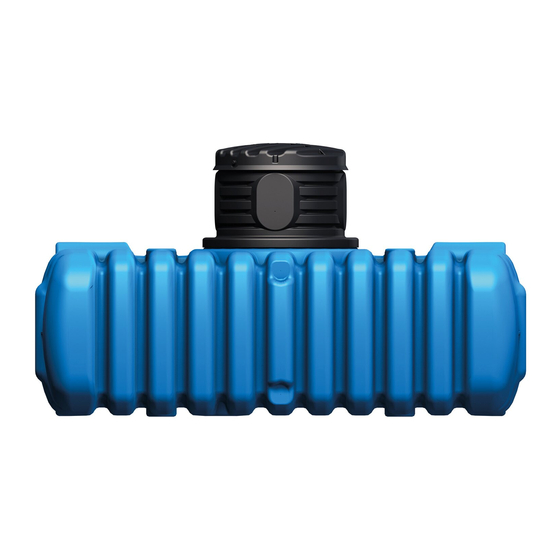

4rain FLATS Montageanleitung
  1. Anleitungen
  2. Marken
  3. 4rain Anleitungen
  4. Wassertank
  5. FLATS
  6. Montageanleitung

4rain FLATS Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

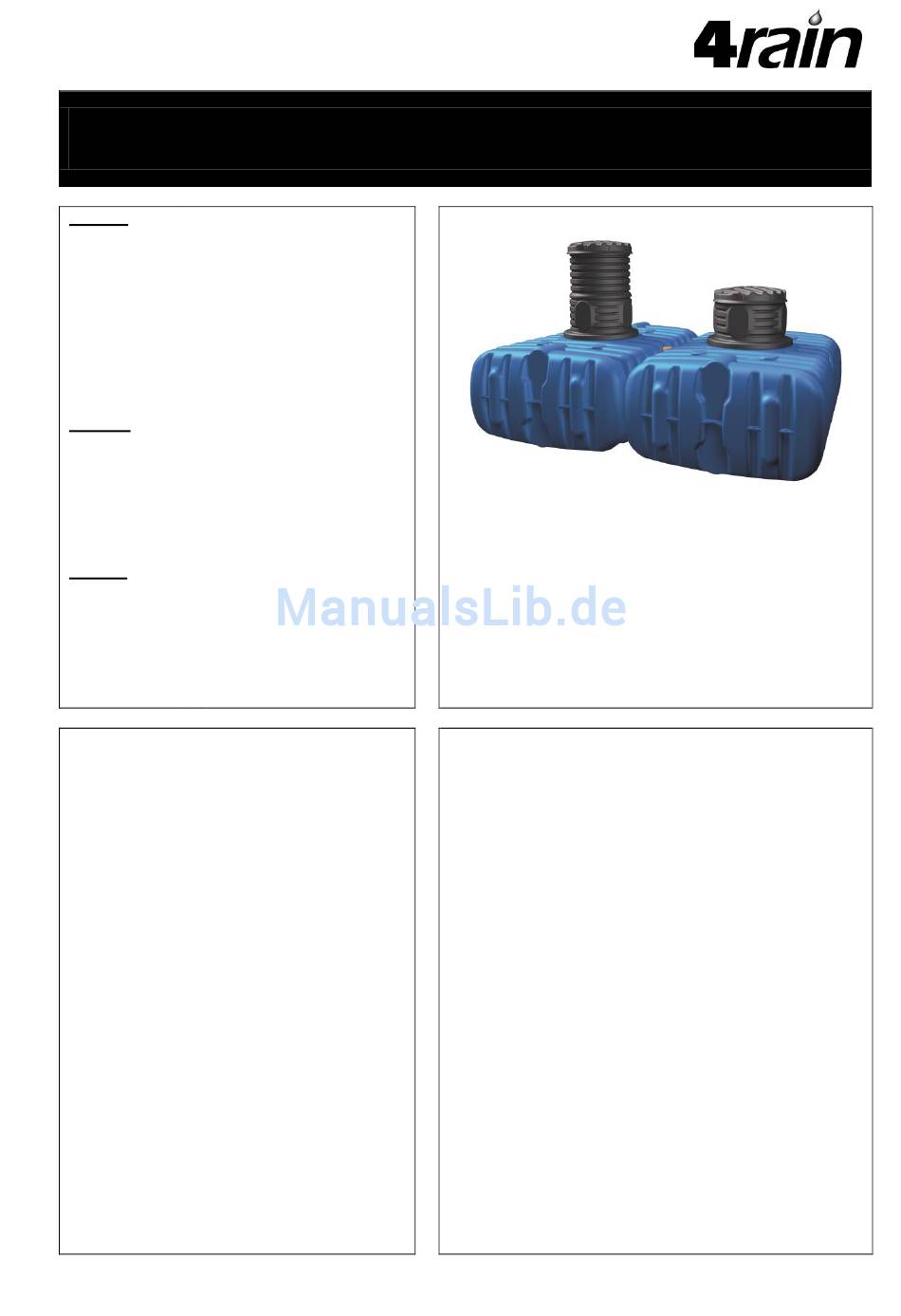

Einbau-/ Montage-/ und Wartungsanleitung für FLAT
FLAT S
1.500 L
Best.-Nr. 295120
3.000 L
Best.-Nr. 295121
4.500 L
Best.-Nr. 295122
6.000 L
Best.-Nr. 295123
7.500 L
Best.-Nr. 295124
9.000 L
Best.-Nr. 295125
FLAT M
3.000 L
Best.-Nr. 295115
6.000 L
Best.-Nr. 295116
9.000 L
Best.-Nr. 295117
12.000 L
Best.-Nr. 295118
FLAT L
5.000 L
Best.-Nr. 295126
10.000 L
Best.-Nr. 295127
15.000 L
Best.-Nr. 295128
20.000 L
Best.-Nr. 295129
Die in dieser Anleitung beschriebenen
Punkte sind unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeglicher Garan-
tieanspruch. Für alle über 4rain bezoge-
ne Zusatzartikel erhalten Sie separate in
der Transportverpackung beiliegende
Einbauanleitungen.
Fehlende Anleitungen sind umgehend
bei uns anzufordern.
Eine Überprüfung der Behälter auf even-
tuelle Beschädigungen und Dichtheit hat
unbedingt vor dem Versetzen und Verfül-
len in die Baugrube zu erfolgen.
Fehlende Anleitungen können Sie unter
www.4rain.eu downloaden oder bei
GRAF anfordern.
info@4rain.eu
www.4rain.eu
Regenwasser-Flachtank
Inhaltsübersicht
1.
1.1
1.2
2.
3.
3.1
3.2
3.3
4.
4.1
4.2
4.3
5.
5.1
5.2
5.3
5.4
6.
7.
1 / 12
2
2
2
3
4
4
5
6
7
7
7
7
8
8
8
10
11
11
12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für 4rain FLATS

Inhaltszusammenfassung für 4rain FLATS

  • Seite 1: Inhaltsverzeichnis

    Best.-Nr. 295129 Inhaltsübersicht Die in dieser Anleitung beschriebenen Punkte sind unbedingt zu beachten. Bei ALLGEMEINE HINWEISE Nichtbeachtung erlischt jeglicher Garan- Sicherheit tieanspruch. Für alle über 4rain bezoge- Kennzeichnungspflicht ne Zusatzartikel erhalten Sie separate in der Transportverpackung beiliegende EINBAUBEDINGUNGEN Einbauanleitungen. TECHNISCHE DATEN...

  • Seite 2: Allgemeine Hinweise

    Der Behälterdeckel ist stets, außer bei Arbeiten im Behälter, verschlossen zu halten, ansonsten besteht höchste Unfallgefahr. 4rain bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile kann dazu füh- ren, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus entstandene Schä-...

  • Seite 3: Einbaubedingungen

    Einbaubedingungen max. 200 400-780 Überdeckungshöhen mit Schachtverlängerung im Grünbereich. „B“ Die maximale Erdüberdeckung ab Tankschulter „A“, „A“ ergibt sich aus der maximalen Länge der originalen Schachtverlängerung max. 780 mm. Diese darf nicht verlängert werden, kann aber bei Bedarf auf min. 400 mm gekürzt werden.

  • Seite 4: Technische Daten

    Technische Daten 3.1 FLAT S 5 8 0 1 3 2 0 1 3 2 0 Tank 1.500 L 3.000 L* 4.500 L* 6.000 L* 7.500 L* 9.000 L* Art.-Nr. 295120 295121 295122 295123 295124 295125 Gewicht ca. 80 kg ca.

  • Seite 5: Flat M

    Technische Daten FLAT M 1600 1600 Tank 3.000 L 6.000 L* 9.000 L* 12.000 L* Art.-Nr. 295115 295116 295117 295118 Gewicht ca. 115 kg ca. 230 kg ca. 345 kg ca. 460 kg 2445 mm 2445 mm 2445 mm...

  • Seite 6: Flat L

    Technische Daten 3.3 FLAT L 5 8 0 2 1 0 0 2 1 0 0 Tank 5.000 L 10.000 L* 15.000 L* 20.000 L* Art.-Nr. 295126 295127 295128 295129 Gewicht ca. 240 kg ca. 480 kg ca. 720 kg ca.

  • Seite 7: Aufbau Tank

    Aufbau Tank 4.1 Tank-Komponenten  Abdeckung  Schachtverlängerung  Dichtung  FLAT Flachtank  Verbindungsset DN 50 4.2 Interne Stützrohre FLAT S/ M   Schnittdarstellung Stützrohre Übersicht / Positionen Stützrohre    Bitte vor dem Einbau des Tanks auf korrekten Sitz der Stützrohre achten! 4.3 Interne Stützrohre FLAT L...

  • Seite 8: Einbau Und Montage

    Einbau und Montage   Erdreich Umhüllung (Rundkornkies max. Körnung 8/16)   FLAT Flachtank Abdeckung   Verdichteter Unterbau Schachtverlängerung  β  DIN 4124 ab 1250 mm Baugrubentiefe Deckschicht β β 5.1 Baugrund Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden: ...

  • Seite 9: Installation Neben Befahrenen Flächen

    Einbau und Montage 5.2.1 Hanglage, Böschung etc. Beim Einbau des Behälters in unmittelbarer Nähe (<5 m) eines Hanges, Erdhügels oder einer Bö- schung (größer 2 % Gefälle) muss eine statisch berechnete Stützmauer zur Aufnahme des Erddrucks errichtet werden. Die Mauer muss die Behältermaße um mind.

  • Seite 10: Einsetzen Und Verfüllen

    Einbau und Montage Die Behälter können in der Baugrube mit der Längs-/ oder Querseite zusammen verbunden werden. Die dafür jeweils vorgesehenen Abstände sind ent- sprechend einzuhalten (L: min. 100 mm, Q: min. 0 mm). Die Verbindungsrohre dürfen nicht gekürzt werden und müssen mindestens 100 mm in die Behälter...

  • Seite 11: Anschlüsse Legen

    Einbau und Montage 5.4 Anschlüsse legen Sämtliche Zu- bzw. Überlaufleitungen sind mit einem Gefälle von mind. 1 % in Fliesrichtung zu verlegen (mögliche nachträgliche Setzungen sind dabei zu berücksichtigen). Der Behälterüberlauf erfolgt über einen vorinstallier- ten Überlaufbogen. Bitte nach Anschluss korrekte Positionierung überprüfen (Bogen zeigt nach oben).

  • Seite 12: Inspektion Und Wartung

    Behälter restlos entleeren  alle Einbauteile auf ihren festen Sitz überprüfen. 4rain – Eine Handelsmarke der Otto Graf GmbH 12 / 12 Otto Graf GmbH – Carl-Zeiss-Str. 2-6 – D-79331 Teningen – Tel.: +49 (0)7641/589-0 – Fax: +49 (0)7641/589-50 02-2016...
