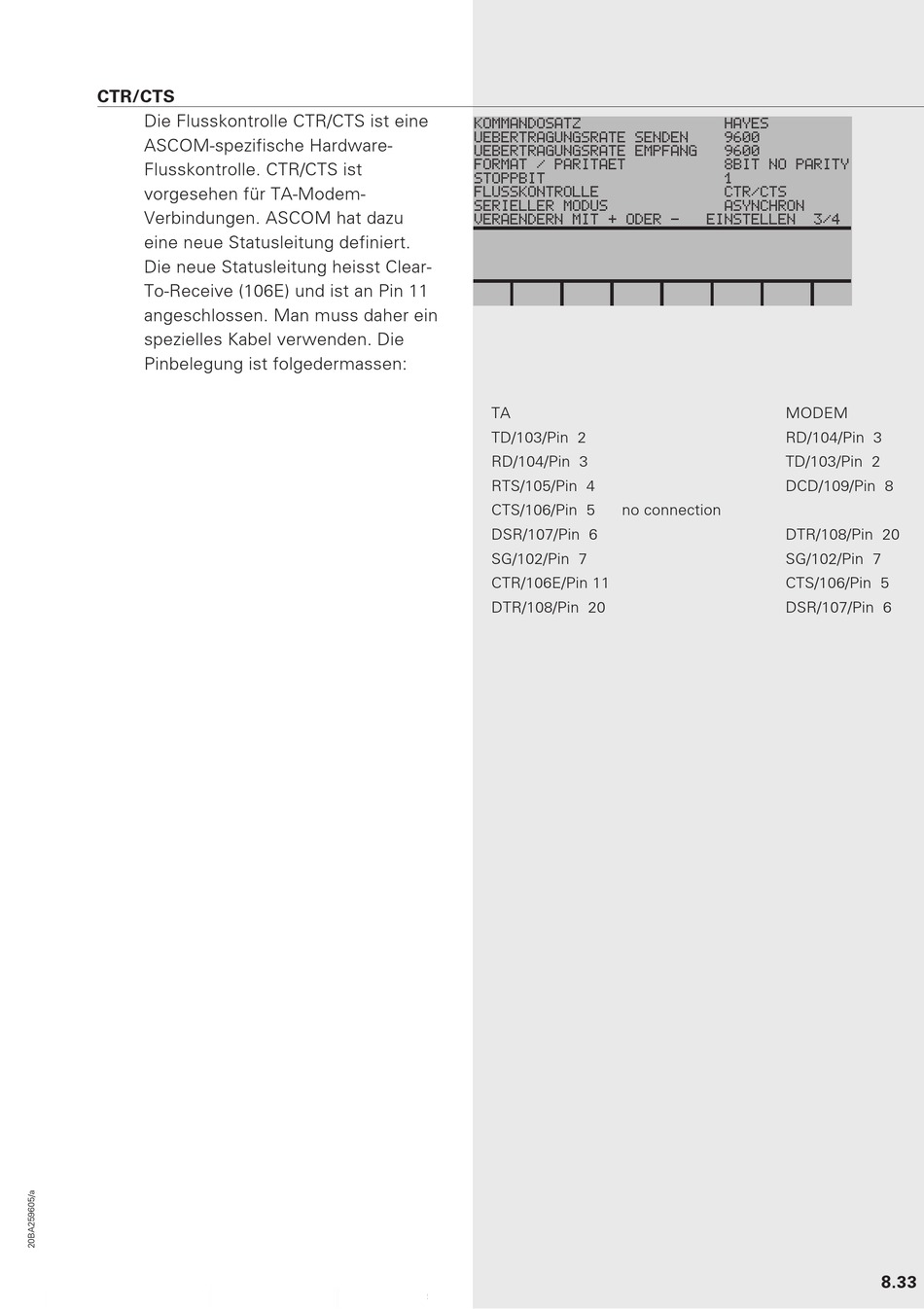

CTR/CTS
Die Flusskontrolle CTR/CTS ist eine
ASCOM-spezifische Hardware-
Flusskontrolle. CTR/CTS ist
vorgesehen für TA-Modem-
Verbindungen. ASCOM hat dazu
eine neue Statusleitung definiert.
Die neue Statusleitung heisst Clear-
To-Receive (106E) und ist an Pin 11
angeschlossen. Man muss daher ein
spezielles Kabel verwenden. Die
Pinbelegung ist folgedermassen:
KOMMANDOSATZ
UEBERTRAGUNGSRATE SENDEN
UEBERTRAGUNGSRATE EMPFANG
FORMAT / PARITAET
STOPPBIT
FLUSSKONTROLLE
SERIELLER MODUS
VERAENDERN MIT + ODER -
TA
TD/103/Pin 2
RD/104/Pin 3
RTS/105/Pin 4
CTS/106/Pin 5
no connection
DSR/107/Pin 6
SG/102/Pin 7
CTR/106E/Pin 11
DTR/108/Pin 20
HAYES
9600
9600
8BIT NO PARITY
1
CTR/CTS
ASYNCHRON
EINSTELLEN
3/4
MODEM
RD/104/Pin 3
TD/103/Pin 2
DCD/109/Pin 8
DTR/108/Pin 20
SG/102/Pin 7
CTS/106/Pin 5
DSR/107/Pin 6
8.33
