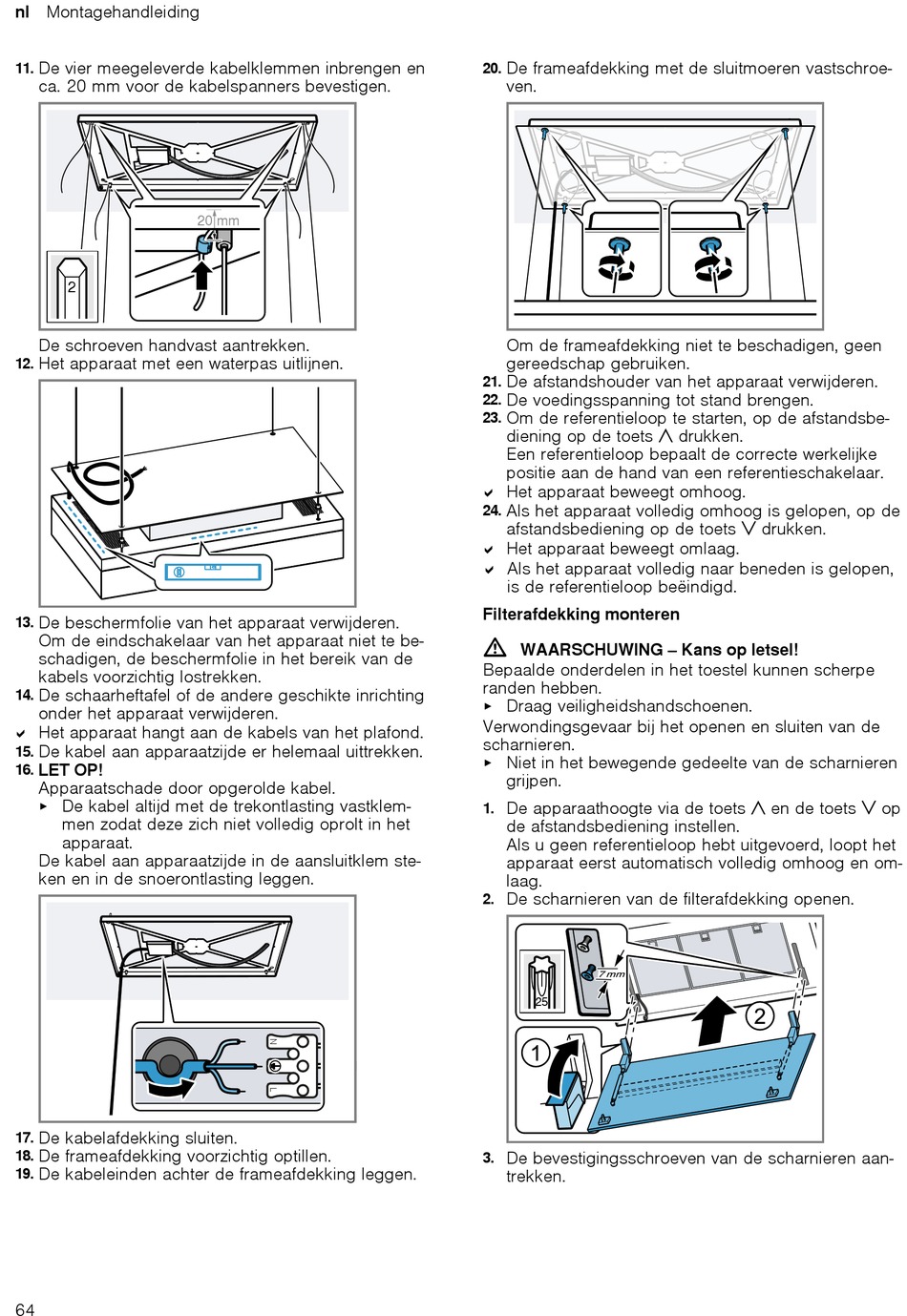

nl Montagehandleiding
De vier meegeleverde kabelklemmen inbrengen en
11.
ca. 20 mm voor de kabelspanners bevestigen.
2
De schroeven handvast aantrekken.
Het apparaat met een waterpas uitlijnen.
12.
De beschermfolie van het apparaat verwijderen.
13.
Om de eindschakelaar van het apparaat niet te be-
schadigen, de beschermfolie in het bereik van de
kabels voorzichtig lostrekken.
De schaarheftafel of de andere geschikte inrichting
14.
onder het apparaat verwijderen.
a Het apparaat hangt aan de kabels van het plafond.
De kabel aan apparaatzijde er helemaal uittrekken.
15.
16. LET OP!
Apparaatschade door opgerolde kabel.
De kabel altijd met de trekontlasting vastklem-
▶
men zodat deze zich niet volledig oprolt in het
apparaat.
De kabel aan apparaatzijde in de aansluitklem ste-
ken en in de snoerontlasting leggen.
De kabelafdekking sluiten.
17.
De frameafdekking voorzichtig optillen.
18.
De kabeleinden achter de frameafdekking leggen.
19.
64
20 mm
De frameafdekking met de sluitmoeren vastschroe-
20.
ven.
Om de frameafdekking niet te beschadigen, geen
gereedschap gebruiken.
De afstandshouder van het apparaat verwijderen.
21.
De voedingsspanning tot stand brengen.
22.
Om de referentieloop te starten, op de afstandsbe-
23.
diening op de toets
Een referentieloop bepaalt de correcte werkelijke
positie aan de hand van een referentieschakelaar.
a Het apparaat beweegt omhoog.
Als het apparaat volledig omhoog is gelopen, op de
24.
afstandsbediening op de toets
a Het apparaat beweegt omlaag.
a Als het apparaat volledig naar beneden is gelopen,
is de referentieloop beëindigd.
Filterafdekking monteren
WAARSCHUWING ‒ Kans op letsel!
Bepaalde onderdelen in het toestel kunnen scherpe
randen hebben.
Draag veiligheidshandschoenen.
▶
Verwondingsgevaar bij het openen en sluiten van de
scharnieren.
Niet in het bewegende gedeelte van de scharnieren
▶
grijpen.
De apparaathoogte via de toets
1.
de afstandsbediening instellen.
Als u geen referentieloop hebt uitgevoerd, loopt het
apparaat eerst automatisch volledig omhoog en om-
laag.
De scharnieren van de filterafdekking openen.
2.
25
De bevestigingsschroeven van de scharnieren aan-
3.
trekken.
drukken.
drukken.
en de toets op
