Anschlussspezifikationen - Epson EB-1485Fi Bedienungsanleitung

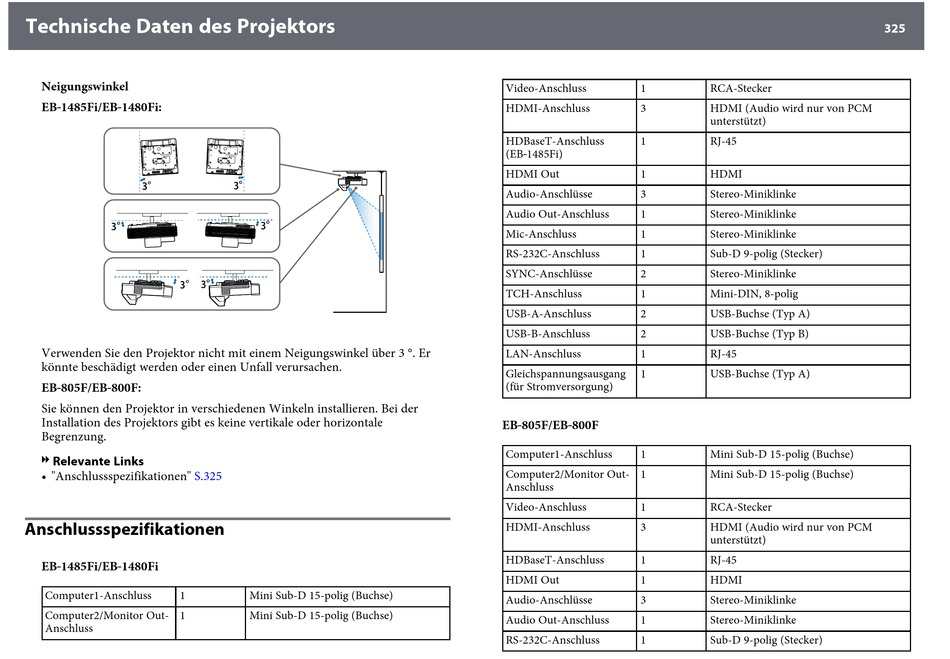

Technische Daten des Projektors
Neigungswinkel
EB‑ ‑ 1485Fi/EB‑ ‑ 1480Fi:
Verwenden Sie den Projektor nicht mit einem Neigungswinkel über 3 °. Er
könnte beschädigt werden oder einen Unfall verursachen.
EB‑ ‑ 805F/EB‑ ‑ 800F:
Sie können den Projektor in verschiedenen Winkeln installieren. Bei der
Installation des Projektors gibt es keine vertikale oder horizontale
Begrenzung.
g g Relevante Links
• "Anschlussspezifikationen" S.325

Anschlussspezifikationen

EB‑ ‑ 1485Fi/EB‑ ‑ 1480Fi
Computer1-Anschluss 1
Computer2/Monitor Out- 1
Anschluss
Mini Sub-D 15-polig (Buchse)
Mini Sub-D 15-polig (Buchse)
Video-Anschluss 1
HDMI-Anschluss 3
HDBaseT-Anschluss 1
(EB‑1485Fi)
HDMI Out 1
Audio-Anschlüsse 3
Audio Out-Anschluss 1
Mic-Anschluss 1
RS-232C-Anschluss 1
SYNC-Anschlüsse 2
TCH-Anschluss 1
USB-A-Anschluss 2
USB-B-Anschluss 2
LAN-Anschluss 1
Gleichspannungsausgang 1
(für Stromversorgung)
EB‑ ‑ 805F/EB‑ ‑ 800F
Computer1-Anschluss 1
Computer2/Monitor Out- 1
Anschluss
Video-Anschluss 1
HDMI-Anschluss 3
HDBaseT-Anschluss 1
HDMI Out 1
Audio-Anschlüsse 3
Audio Out-Anschluss 1
RS-232C-Anschluss 1
325
RCA-Stecker
HDMI (Audio wird nur von PCM
unterstützt)
RJ-45
HDMI
Stereo-Miniklinke
Stereo-Miniklinke
Stereo-Miniklinke
Sub-D 9-polig (Stecker)
Stereo-Miniklinke
Mini-DIN, 8-polig
USB-Buchse (Typ A)
USB-Buchse (Typ B)
RJ-45
USB-Buchse (Typ A)
Mini Sub-D 15-polig (Buchse)
Mini Sub-D 15-polig (Buchse)
RCA-Stecker
HDMI (Audio wird nur von PCM
unterstützt)
RJ-45
HDMI
Stereo-Miniklinke
Stereo-Miniklinke
Sub-D 9-polig (Stecker)
