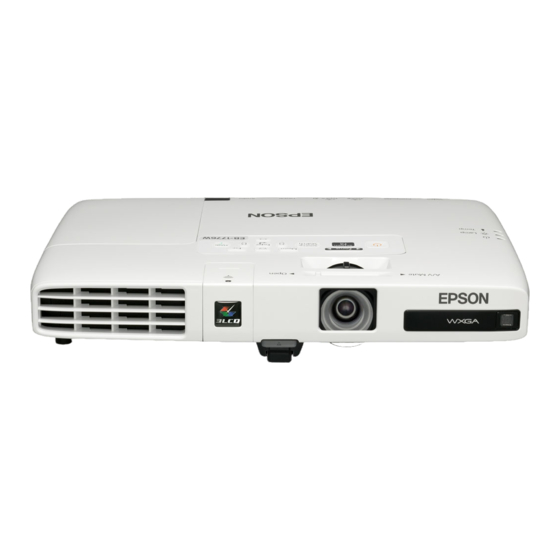

Inhaltszusammenfassung für Epson EB-1771W

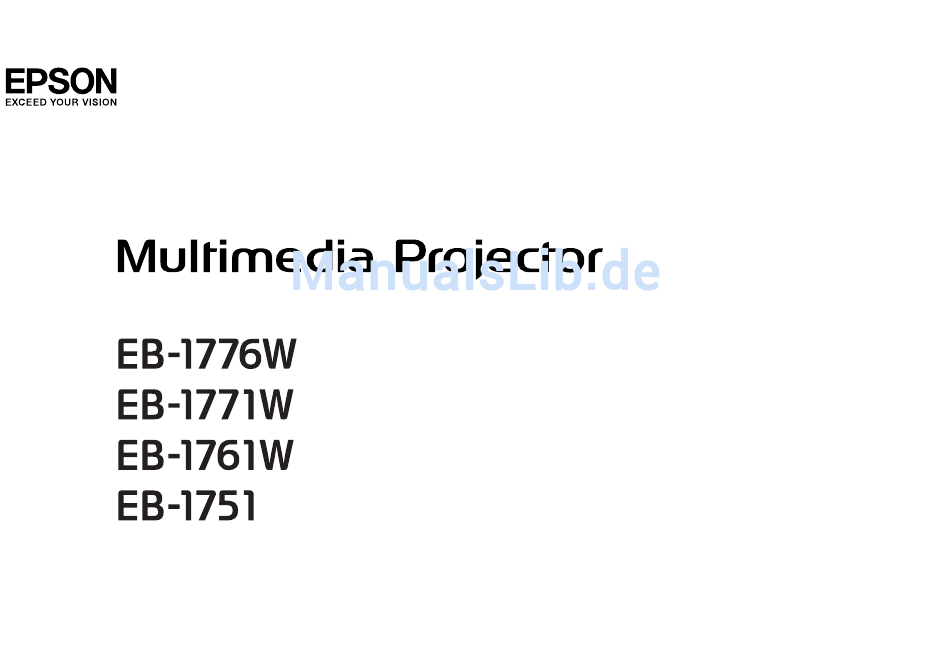

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Verwendete Bezeichnungen

    Verwendete Bezeichnungen • Sicherheitshinweise Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Bitte informieren Sie sich über diese Warnsymbole und beachten Sie sie, um Verletzungen oder Sachschäden zu vermeiden. Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar Warnung zum Tod führen können.

  • Seite 3: Inhaltsverzeichnis

    EB-1771W/EB-1761W) ........
  • Seite 4 Projektion von Bildern oder Filmen ....... 59 Menü Netzwerk (nur EB-1776W/EB-1771W/EB-1761W) ....93 Projektion von PDF-Dateien (nur EB-1776W/EB-1771W/EB-1761W) .
  • Seite 5 Anzeigen der Bildschirm Web-Steuerung ......132 (nur EB-1776W/EB-1771W/EB-1761W) ......118 Anzeigen des Bildschirms „Web Remote“...
  • Seite 6 Leinwandgröße und Projektionsabstand ....140 Projektionsabstand (EB-1776W/EB-1771W/EB-1761W) ....140 Projektionsabstand (EB-1751) .

  • Seite 7: Einleitung

    Einleitung Dieses Kapitel erläutert die Ausstattung des Projektors und die Teilebezeichnungen.

  • Seite 8: Ausstattung Des Projektors

    Verfügung. Die folgende Tabelle listet alle Funktionen nach Modell auf. • Dank seines tragbaren und leichten Designs können Sie mit Ihrem Projektor problemlos Präsentationen auch außerhalb Ihres Büros geben. Funktion EB-1776W EB-1771W EB-1761W EB-1751 • Der Projektor kann ganz einfach durch Einstecken des Netzsteckers in USB Display die Steckdose eingeschaltet und durch Herausziehen ausgeschaltet werden.

  • Seite 9: Erkennung Von Projektorbewegungen Und Automatische Korrektur Von Bildverzerrungen

    Für EB-1771W/EB-1761W/EB-1751 Bild mit dem gleichen Format projizieren. Sie können Weißtafeln und sonstige Bildschirme Vertikale Keystone-Verzerrungen werden automatisch korrigiert. mit Breitbilddarstellung projizieren. "Automatische Korrektur – Auto V-Keystone – (nur EB-1771W/ s "Ändern des Bildformats des projizierten EB-1761W/EB-1751)" S.41 Bilds" S.48...

  • Seite 10: Projektor Mit Einem Wireless Lan Verbinden Und Bilder Vom Monitor Des Computer Projizieren (Nur Eb-1776W/Eb-1771W/Eb-1761W)

    Möglichkeiten für Konferenzen oder EasyMP Network Projection Präsentationen. Bedienungsanleitung Sie können "Epson iProjection" kostenlos im App Store herunterladen. Jegliche Gebühren, die bei der Übertragung mit dem App Store anfallen, Einen Projektor und Computer drahtlos mit Quick Wireless obliegen dem Kunden.

  • Seite 11: Optimierter Farbmodus Für Die Projektion Von Medizinischen Bildern

    Ausstattung des Projektors "Verwenden der Fernbedienung als Mauszeiger (Kabellose Maus)" S.68 Optimierter Farbmodus für die Projektion von medizinischen Bildern Für das Projizieren medizinischer Bilder, z. B. Röntgenaufnahmen, steht der Farbmodus DICOM SIM zur Verfügung. Dieser Modus erzeugt eine Bildqualität, die dem DICOM-Standard nahekommt. (Der Projektor ist kein medizinisches Gerät und kann nicht für die medizinische Diagnose verwendet werden.) "Einstellung der Projektionsqualität (Auswahl des Farbmodus)"...

  • Seite 12: Teilebezeichnungen Und Funktionen

    Teilebezeichnungen und Funktionen Alle in diesem Handbuch aufgeführten Funktionen sind anhand von Front/Oberseite Abbildungen des EB-1776W erläutert, außer wenn anders angegeben. Bezeichnung Funktion Luftaustritt Aus dem Luftaustritt strömt die zur internen Kühlung des Projektors verwendete Luft. Achtung Halten Sie Ihr Gesicht oder Ihre Hände während der Projektion vom Luftaustritt fern, und stellen Sie keine Gegenstände, die sich durch Wärme ver‐...
  • Seite 13 "Einstellen der Bildgröße" S.44 EB-1771W/EB-1761W) Stellt den Bildfokus ein. Fokusring Erfolgt der Anschluss von Projektor und Computer über Abdeckung für WLAN- (nur EB-1771W/ s "Fokuskorrektur" S.45 eine WLAN-Verbindung, ist diese Abdeckung für die Baugruppe EB-1761W/EB-1751) (nur EB-1776W/ Installation des mitgelieferten oder optionalen WLAN- Dient zur Bedienung des Projektors.

  • Seite 14: Rückseite

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Rückseite HDMI-Anschluss Legt Videosignale von den mit HDMI kompatiblen Videogeräten und Computern an. Dieser Projektor ist mit HDCP kompatibel. s "Anschließen von sonstiger Ausrüstung" S.26 Audio-Anschluss Audioeingang für Audiosignale von Geräten, die an den Computer- oder den Video-Anschluss angeschlossen sind.

  • Seite 15: Unterseite

    Abdeckung der WLAN- Baugruppe. Baugruppe Stellen Sie bei der Installation des WLAN-Geräts sicher, (nur EB-1776W/ dass die Abdeckung für die WLAN-Baugruppe mit der EB-1771W/EB-1761W) mitgelieferten Schraube gesichert wurde. Bezeichnung Funktion Befestigen Sie an dieser Stelle die Montageplatte, wenn Sie Befestigungspunkte den Projektor an die Decke hängen möchten.

  • Seite 16: Bedienfeld

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Bedienfeld • Bei Anzeige des Konfigurationsmenüs oder Hilfe- ]-Taste Bildschirms wird die aktuelle Auswahl bestätigt und eingegeben und der nachfolgende Bildschirm angezeigt. • Beim Drücken während der Projektion von Computerbildern erfolgt eine automatische Einstellung von Tracking, Sync. und Position, um die Projektion eines optimalen Bildes zu gewährleisten.

  • Seite 17: Fernbedienung

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Fernbedienung • Führen die horizontale Keystone-Korrektur aus. [<][>]-Tasten s "Horizontale Korrektur von Keystone- Verzerrungen" S.41 • Wenn diese Tasten während der Anzeige des Konfigurationsmenüs oder des Hilfe-Bildschirms gedrückt werden, können sie zur Auswahl von Menüelementen und zur Einstellung von Werten verwendet werden.
  • Seite 18 "Verwenden der Fernbedienung als Mauszeiger [Focus]-Tasten Stellt den Bildfokus ein. (nur EB-1776W) (Kabellose Maus)" S.68 [l][r] Diese Tastenfunktion ist bei den Produkten EB-1771W/ [User]-Taste Wählen Sie einen häufig genutzten Menüpunkt aus den EB-1761W/EB-1751 nicht verfügbar. fünf verfügbaren Punkten des Konfigurationsmenüs aus s "Fokuskorrektur"...
  • Seite 19 Bildschirm oder der normalen Projektion eines Bildes. Projektoren" S.69 s "Gleichzeitige Projektion zweier Bilder (Split Screen) s "Kennwortschutz einstellen" S.76 (nur EB-1776W/EB-1771W/EB-1761W)" S.52 • Verwenden Sie diese Tasten, um im Konfigurationsmenü Zahlen in den Netzwerk- Zum Ein- und Ausblenden des Hilfe-Bildschirms, der bei [Help]-Taste Einstellungen einzugeben.

  • Seite 20: Wechseln Der Fernbedienungsbatterien

    Teilebezeichnungen und Funktionen Wechseln der Fernbedienungsbatterien Bezeichnung Funktion [Source Search]-Taste Wechselt zur nächsten Eingangsquelle, die ein Bild Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert ausgibt. oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien s "Automatische Erkennung von Eingangssignalen und erschöpft.

  • Seite 21: Reichweite Der Fernbedienung

    Teilebezeichnungen und Funktionen Reichweite der Fernbedienung Achtung Kontrollieren Sie die Polaritätszeichen (+) und (-) im Batteriefach, damit Sie die Batterien richtig einsetzen können. Werden die Batterien nicht ordnungsgemäß verwendet, könnten sie explodieren bzw. auslaufen und einen Brand, Verletzungen oder Beschädigungen des Produkts verursachen. Bringen Sie den Batteriefachdeckel wieder an.

  • Seite 22: Vorbereitung Des Projektors

    Vorbereitung des Projektors In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.

  • Seite 23: Aufstellung Des Projektors

    Aufstellung des Projektors Aufstellung Warnung • Für die Deckenmontage ist ein spezielles Verfahren erforderlich Der Projektor unterstützt die folgenden vier unterschiedlichen (Deckenhalterung). Eine Fehlmontage kann zum Herunterstürzen des Projektionsarten. Berücksichtigen Sie bei der Aufstellung des Projektors die Projektors und somit zu Schäden und Verletzungen führen. räumlichen Bedingungen.

  • Seite 24: Aufstellung

    "Leinwandgröße und Projektionsabstand" S.140 Bei der Korrektur der Keystone-Verzerrung kann das projizierte Bild verkleinert werden. • Stellen Sie den Projektor auf eine gerade Fläche. Für EB-1776W/EB-1771W/EB-1761W Ist der Projektor schief aufgestellt, neigt sich das Bild ebenfalls. Leinwandgröße 16:10 150” (320×200cm) 100”...
  • Seite 25 Aufstellung des Projektors Für EB-1751 Leinwandgröße 4:3 150” 100” 80” 50”...

  • Seite 26: Anschließen Von Sonstiger Ausrüstung

    Anschließen von sonstiger Ausrüstung In diesem Abschnitt werden Beispiele für den Anschluss des Projektors und der Projektionsquelle aufgeführt. Bezeichnung, Position und Ausrichtung der Anschlüsse können je nach angeschlossener Quelle unterschiedlich sein. Anschließen eines Computers Um Bilder von einem Computer zu projizieren, schließen Sie den Computer auf eine der folgenden Weisen an. Unter Verwendung des mitgelieferten Computerkabels Schließen Sie den Ausgang der Computeranzeige an den Projektoranschluss Computer an.

  • Seite 27: Anschließen Von Bildquellen

    Anschließen von sonstiger Ausrüstung Anschließen von Bildquellen Um Bilder von DVD-Playern, VHS-Video usw. zu projizieren, schließen Sie den Projektor auf eine der folgenden Weisen an. Unter Verwendung eines handelsüblichen Videokabels Schließen Sie den Video-Ausgang an der Bildquelle an den Projektoranschluss Video an. Audiosignale können über den Projektorlautsprecher ausgegeben werden, indem der Audio-Ausgang am Videogerät mittels eines im Handel erhältlichen Audiokabels an den Audio-Anschluss des Projektors angeschlossen wird.
  • Seite 28 Anschließen von sonstiger Ausrüstung • Wenn Ihre gewünschte Bildquelle einen Anschluss mit einer ungewöhnlichen Form aufweist, verwenden Sie das mit dem Gerät mitgelieferte oder ein als Sonderzubehör erhältliches Kabel für den Anschluss an den Projektor. • Wenn Sie ein handelsübliches Audiokabel (2RCA(L/R)/Stereo-Miniklinke) verwenden, achten Sie auf die Bezeichnung "No resistance" (Kein Widerstand).

  • Seite 29: Anschluss Von Usb-Geräten

    Anschließen von sonstiger Ausrüstung Anschluss von USB-Geräten Sie können Geräte, wie USB-Speichermedien, eine optionale Dokumentenkamera und USB-kompatible Festplatten sowie Digitalkameras anschließen. Schließen Sie das USB-Gerät mithilfe des mitgelieferten USB-Kabels am USB (TypeA)-Anschluss des Projektors an. Bei angeschlossenem USB-Gerät, wie einem USB-Speichermedium oder einer Digitalkamera, können Sie dessen Dateien als Slideshow projizieren. "Beispiele für Slideshow"...

  • Seite 30: Installieren Der Wlan-Einheit

    Anschließen von sonstiger Ausrüstung Installieren der WLAN-Einheit Entfernen Sie die Abdeckung für die WLAN-Baugruppe. Sichern Sie die Abdeckung für die WLAN-Baugruppe mit der mitgelieferten Schraube. Installieren Sie die WLAN-Baugruppe. Befestigen Sie die Abdeckung für die WLAN-Baugruppe und drehen Sie dann den Projektor herum.

  • Seite 31: Grundfunktionen

    Grundfunktionen In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.

  • Seite 32: Wiedergabe Von Bildern

    Wiedergabe von Bildern Öffnen Sie den Einblendschieber. Von der Aufstellung bis zur Projektion Schalten Sie Ihren Computer ein. Dieser Abschnitt erläutert die Vorgehensweise beim Anschluss des Projektors an einen Computer über das Computerkabel und die Ändern Sie den Bildschirmausgang des Computers. anschließende Projektion von Bildern.

  • Seite 33: Automatische Erkennung Von Eingangssignalen Und Ändern Des Projizierten Bildes (Quellensuche)

    Bedienfeldes HDMI USB Display * LAN steht nur für EB-1776W/EB-1771W/EB-1761W zur Verfügung. Wenn zwei oder mehr Bildquellen angeschlossen sind, drücken Sie die [Source Search]-Taste, bis das Zielbild projiziert wird. Wenn Ihr Videogerät angeschlossen ist, starten Sie die Wiedergabe vor der...

  • Seite 34: Umschalten Auf Das Zielbild Mit Hilfe Der Fernbedienung

    Home Premium 32 Bit Home Basic 32 Bit schlossen ist Wechselt zum Bild des angeschlossenen Netzwerkgerätes. (nur EB-1776W/ Windows 7 Ultimate 32/64 Bit EB-1771W/EB-1761W) Enterprise 32/64 Bit Professional 32/64 Bit Home Premium 32/64 Bit Home Basic 32 Bit Starter 32 Bit...

  • Seite 35: Erstmaliges Anschließen

    20 MB oder mehr Festplattenkapazitä Auflösung von mindestens 640x480 und maximal Display Unter Windows 2000 1680x1200. Doppelklicken Sie auf Computer, EPSON PJ_UD und dann auf Farbwiedergabe in 16-Bit-Farbdarstellung oder höher EMP_UDSE.EXE. Unter Windows XP Erstmaliges Anschließen Die Treiberinstallation startet automatisch.
  • Seite 36 Computer befindlichen Bilder startet. Ändern Sie nichts an den erfolgen sollte, auf Alle Programme – EPSON Projector – Geräten, unterbrechen Sie nicht die USB-Kabelverbindung und Epson USB Display – Epson USB Display Vx.xx auf Ihrem schalten Sie nicht den Computer aus, bis die Bilder projiziert werden. Computer.

  • Seite 37: Deinstallation

    Klicken Sie auf Start, wählen Sie Einstellungen, und klicken Sie dann auf die Systemsteuerung. Doppelklicken Sie auf Programme hinzufügen/entfernen. Doppelklicken Sie auf Programme ändern oder entfernen. Wählen Sie Epson USB Display, und klicken Sie dann auf Ändern/Entfernen. Unter Windows XP Klicken Sie auf Start und dann auf die Systemsteuerung.

  • Seite 38: Anpassung Von Projizierten Bildern

    Anpassung von projizierten Bildern • Wenn dieser Bereich überschritten wird, kann das projizierte Bild Automatische Anpassung der Bildgröße nicht richtig angepasst werden. Korrigieren Sie in diesem Fall das entsprechend dem Bildschirmrahmen – Screen Fit projizierte Bild manuell. • Bei der Deckenmontage des Projektors ist die Screen Fit-Funktion –...
  • Seite 39 Anpassung von projizierten Bildern Justieren Sie den Zoomring, bis der gelbe Rahmen größer ist als Wird der Einstellungsbildschirm angezeigt, darf der Projektor der Bildschirmrahmen (siehe unten). Positionieren Sie das schwarze nicht verschoben und das Bild nicht versperrt werden. Das Meldungskästchen in der Mitte des Bildschirms. projizierte Bild wird nicht ordnungsgemäß...

  • Seite 40: Korrigierung Von Keystone-Verzerrungen

    • Automatische Korrektur Automatische Korrektur – Auto H/V-Keystone – (nur EB-1776W) -Auto H/V-Keystone (nur EB-1776W) -Auto V-Keystone (nur EB-1771W/EB-1761W/EB-1751) Erkennt der Projektor eine beliebige Bewegung, beispielsweise eine Verschiebung oder Neigung, erfolgt automatisch eine Korrektur der vertikalen und horizontalen Keystone-Verzerrung und eine Fokusanpassung.

  • Seite 41: Automatische Korrektur - Auto V-Keystone - (Nur Eb-1771W/Eb-1761W/Eb-1751)

    • Wenn Sie die Auto H/V-Keystone-Funktion nicht verwenden möchten, stellen Sie die Option Auto H/V-Keystone auf Aus. s Einstellung – Keystone – H/V-Keystone – Auto H/V-Keystone S.89 Automatische Korrektur – Auto V-Keystone – (nur EB-1771W/ EB-1761W/EB-1751) Horizontale Korrektur von Keystone-Verzerrungen Bei Verwendung der EB-1771W/EB-1761W/EB-1751 werden Bilder nur Drücken Sie auf der Fernbedienung die [...

  • Seite 42: Manuelle Korrektur - Quick Corner

    Anpassung von projizierten Bildern Sie können die H/V-Keystone-Funktion im Konfigurationsmenü einstellen. s Einstellung – Keystone – H/V-Keystone S.89 Manuelle Korrektur – Quick Corner – Hiermit können Sie jede der vier Ecken des projizierten Bildes getrennt von Hand anpassen. Drücken Sie während der Projektion die [Menu]-Taste. "Verwendung des Konfigurationsmenüs"...
  • Seite 43 Anpassung von projizierten Bildern Wiederholen Sie Verfahren 4 und 5 nach Bedarf, um verbleibende Ecken einzustellen. Durch Verwendung der Tasten [ ], [ ], [ ] und [ Wenn Sie fertigt sind, drücken Sie die [Esc]-Taste, um das auf der Fernbedienung, oder der Tasten [ ], [ ], [ ] und...

  • Seite 44: Einstellen Der Bildgröße

    Anpassung von projizierten Bildern • Wenn die Option Auto H/V-Keystone auf Ein gesetzt ist, wird die Meldung "Soll die Auto H/V-Keystone-Korrektur durchgeführt werden?" angezeigt, wenn der Projektor bewegt wird. (nur EB-1776W) Nach erfolgter Ausführung dieser Funktion ändert sich die Keystone-Einstellung von Quick Corner zu H/V-Keystone. Wenn Sie dann auf dem Bedienfeld die Taste [ ], [ ] oder [...

  • Seite 45: Anpassung Der Horizontalen Neigung

    Sie können den Fokus mittels einer der folgenden Methoden korrigieren. [a] Vermindert die Lautstärke. • Drücken Sie die [Focus]-Taste auf dem Bedienfeld oder der [b] Erhöht die Lautstärke. Fernbedienung, um den Fokus einzustellen. (nur EB-1776W) • Drehen Sie am Fokusring, um die Schärfe einzustellen. (nur EB-1771W/ EB-1761W/EB-1751)

  • Seite 46: Einstellung Der Projektionsqualität (Auswahl Des Farbmodus)

    Anpassung von projizierten Bildern • Stellen Sie die Lautstärke im Konfigurationsmenü ein. Modus Anwendung Einstellung – Lautstärke S.89 Tafel Selbst bei Projektionen auf schwarze oder grüne Wandtafeln verleiht diese Einstellung Ihren Bildern eine natürliche Farbgebung, genau wie auf einer Achtung Leinwand.

  • Seite 47: Adaptive Iris-Blende Einstellen

    Anpassung von projizierten Bildern Mit jeder Betätigung der [Color Mode]-Taste wird der Farbmodus auf dem Adaptive IRIS-Blende einstellen Bildschirm angezeigt und der Farbmodus geändert. Wenn Sie die Luminanz automatisch gemäß der Helligkeit des angezeigten Fernbedienung Bildes einstellen, erhalten Sie scharfe und farbenfrohe Bilder. Drücken Sie die [Menu]-Taste.

  • Seite 48: Ändern Des Bildformats Des Projizierten Bilds

    Die Adaptive IRIS-Blende kann nur eingestellt werden, wenn HDMI-Anschlusses der Farbmodus auf Dynamisch, Theater, oder Benutzerdef. eingestellt ist. Für EB-1776W/EB-1771W/EB-1761W Bei jedem Tastendruck wird das Bildformat in der Reihenfolge Normal oder Automatisch, 16:9, Voll, Zoom und Nativ gewechselt. Ändern des Bildformats des projizierten Bilds Ändern Sie das Bildformat...

  • Seite 49: Ändern Des Bildformats Für Computerbilder

    * Bei Eingabe eines 720p/1080i/1080p Signals erfolgt die Anzeige in einem 4:3 Zoomformat (das Bild wird rechts und links abgeschnitten). Nativ Ändern des Bildformats für Computerbilder Für EB-1776W/EB-1771W/EB-1761W Bei jedem Tastendruck wird in der Reihenfolge Normal, 16:9, Voll, Zoom und Nativ gewechselt. Bildformat...
  • Seite 50 Anpassung von projizierten Bildern Für EB-1751 Bei jedem Tastendruck wird das Bildformat in der Reihenfolge Normal, 4:3 und 16:9 gewechselt. Bildformat Eingangssignal XGA 1024X768(4:3) WXGA 1280X800(16:10) Normal 16:9 Wird das Bild nicht vollständig angezeigt, stellen Sie die Auflösung je nach Größe des Computerbildes im Konfigurationsmenü auf Breit oder Normal.

  • Seite 51: Nützliche Funktionen

    Nützliche Funktionen In diesem Kapitel werden nützliche Tipps für Präsentationen vorgestellt und die Sicherheit erläutert.

  • Seite 52: Projektionsfunktionen

    Linker Bildschirm Rechter Bildschirm Gleichzeitige Projektion zweier Bilder (Split Compu‐ Video HDMI USB Dis‐ Screen) (nur EB-1776W/EB-1771W/EB-1761W) play USB Display Sie können gleichzeitig Bilder zweier Quellen auf der rechten und linken Bildschirmseite projizieren. Bedienung Projizieren auf einem Split-Screen Drücken Sie während der Projektion die [Split]-Taste.
  • Seite 53 Projektionsfunktionen Drücken Sie die [Menu]-Taste. Der Bildschirm Quelle wird auch angezeigt, wenn die folgenden Es wird der Bildschirm Split Screen Setup angezeigt. Tasten während der Split-Screen-Projektion betätigt werden. • Source Search-Taste • Computer-Taste • Video-Taste • USB-Taste • LAN-Taste Wählen Sie Ausf., und drücken Sie dann die [ ]-Taste.

  • Seite 54: Einschränkungen Während Der Split-Screen-Projektion

    Projektionsfunktionen Umschalten der linken und rechten Bildgröße Rechts größer Drücken Sie während der Split-Screen-Projektion auf die [Menu]- Taste. Wählen Sie Bildschirmgröße und drücken Sie dann die [ ]-Taste. Wählen Sie die gewünschte Bildschirmgröße für die Anzeige und drücken Sie dann auf die [ ]-Taste.

  • Seite 55: Projektion Ohne Computer (Slideshow)

    Projektionsfunktionen • Einstellen des Konfigurationsmenüs So können Sie Präsentationen nur mit einem USB-Speichermedium und • E-Zoom dem Projektor erstellen, indem Sie PowerPoint-Dateien mithilfe des • Umschalten des Seitenverhältnisses (das Seitenverhältnis wird auf mitgelieferten EasyMP Slide Converters in Szenarien umwandeln und diese auf dem USB-Speichermedium sichern.

  • Seite 56: Beispiele Für Slideshow

    • Sie können PDF-Dateien der Version 1.7 oder PDF-Inhal‐ .pdf älter projizieren. (nur EB-1776W/ • Wiedergabe von verschlüsselten PDF-Dateien EB-1771W/ nicht möglich. EB-1761W) • Bei Anschluss und Verwendung einer USB-kompatiblen Festplatte muss das mit der Festplatte mitgelieferte Netzgerät angeschlossen Weitere Informationen zur Konvertierung von PowerPoint-Dateien mit dem werden.
  • Seite 57 Projektionsfunktionen Schließen Sie das USB-Speichergerät an den Projektor an. • Wenn ein Szenario auf AutoRun eingestellt ist, wird es mit höchster "Anschluss von USB-Geräten" S.29 Priorität vor möglichen anderen Eingangssignalen wiedergegeben. Um die Wiedergabe zu stoppen, drücken Sie auf die [Esc]-Taste auf Die Slideshow startet und es wird eine Liste mit Dateien auf dem der Fernbedienung.
  • Seite 58 Projektionsfunktionen Wiedergabe von Bildern Drücken Sie die [ ]-Taste. Das ausgewählte Bild wird wiedergegeben. Wählen Sie die Datei oder den Ordner für die Projektion mithilfe Ist ein Ordner ausgewählt, werden die enthaltenen Dateien angezeigt. Um zum vorherigen Bildschirm zurückzukehren, positionieren Sie der [ ]-, [ ]-, [...

  • Seite 59: Projektion Von Bildern Oder Filmen

    ] aus. Wenn die Wiedergabe beendet ist, wird wieder der Bildschirm mit der Dateiliste angezeigt. Projektion von PDF-Dateien (nur EB-1776W/EB-1771W/EB-1761W) Sie können PDF-Dateien mithilfe von Dia-Show wiedergeben. In PDF- Dateien können Sie Seiten nach oben oder unten bewegen, vergrößern oder drehen.
  • Seite 60 Projektionsfunktionen Wählen Sie die zu projizierende PDF-Datei mithilfe der Taste ], [ ], [ ] oder [ ] aus. Während der Anzeige einer PDF-Datei können Sie die folgenden Bedienvorgänge vornehmen. • Bild auf/ab Drücken Sie während der Anzeige einer Seite im Vollbildformat die Taste ] oder [ ], um zur vorherigen bzw.
  • Seite 61 Projektionsfunktionen • Auswählen einer Seite • Drehen einer Seite Drücken Sie die [Esc]-Taste, um das Menü Seite wählen anzuzeigen. Drücken Sie während der Anzeige einer Seite im Vollbildformat die Taste ] oder [ ], um alle Seiten in der PDF-Datei um 90 Grad zu drehen. Schließen der PDF-Dateianzeige Drücken Sie während der Anzeige der PDF-Datei die [Esc]-Taste.

  • Seite 62: Aufeinanderfolgende Wiedergabe Aller Bilddateien In Einem Ordner (Dia-Show)

    Projektionsfunktionen Aufeinanderfolgende Wiedergabe aller Bilddateien in einem Falls die Bild Umschaltzeit im Bildschirm Option auf Nein eingestellt Ordner (Dia-Show) ist, werden die Dateien bei Auswahl von Präsentation wiedergeben Die Bilddateien in einem Ordner können nacheinander wiedergegeben nicht automatisch umgeschaltet. Drücken Sie die [ ]-, [ ]- oder werden.

  • Seite 63: Bedienschritte Während Der Wiedergabe Eines Szenarios

    Projektionsfunktionen • Zeiger Bedienschritte während der Wiedergabe eines Szenarios "Zeigerfunktion (Zeiger)" S.65 Bildschirmwahl Nächste Folie Bilddatei-Anzeigeeinstellungen und Bedienungseinstellungen für Vorherige Folie die Dia-Show Nächste Folie oder Animation Nächste Folie oder Animation Sie können die Anzeigereihenfolge der Dateien und die Bedienung der (Animationseffekte werden nicht Dia-Show im Bildschirm Option einstellen.

  • Seite 64: Zeitweises Ausblenden Von Bild Und Ton (A/V Stummschalten)

    Projektionsfunktionen Wenn Sie alle Einstellungen vorgenommen haben, positionieren Sie den Cursor mithilfe der Taste [ ], [ ], [ ] oder ] auf OK, und drücken Sie die [ ]-Taste. Die Einstellungen werden damit angewendet. Falls Sie die Einstellungen nicht übernehmen wollen, positionieren Sie den Cursor auf der Schaltfläche Abbrechen, und drücken Sie die ]-Taste.

  • Seite 65: Einfrieren Des Bildes (Einfrieren)

    Projektionsfunktionen Mit jeder Betätigung der Taste [A/V Mute] bzw. bei jedem Öffnen/ Standbilder projizieren können. Wenn die Funktion Einfrieren aktiviert ist, Schließen des Objektivdeckels wird A/V Mute ein- oder ausgeschaltet. können Sie beispielsweise auch während einer Computerpräsentation Dateien wechseln, ohne Bilder zu projizieren. Fernbedienung Projektor Mit jeder Betätigung der [Freeze]-Taste wird die Funktion "Einfrieren"...
  • Seite 66 Projektionsfunktionen Zeiger-Symbol bewegen ( Fernbedienung Zeiger anzeigen. Bei jeder Betätigung der [Pointer]-Taste, wird der Zeiger angezeigt oder ausgeblendet. Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden Fernbedienung Tasten [ ], [ ], [ ] oder [ ] kann der Mauszeiger auch diagonal bewegt werden.

  • Seite 67: Vergrößern Von Bildausschnitten (E-Zoom)

    Projektionsfunktionen Bewegen Sie das Kreuz ( ) auf den zu vergrößernden Vergrößern von Bildausschnitten (E-Zoom) Bildausschnitt. Diese Funktion ist nützlich, wenn Sie ein Bild vergrößern möchten, um sich Fernbedienung Details, wie z. B. Grafiken und Tabellen, genauer anzusehen. Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden Starten Sie die Funktion E-Zoom.

  • Seite 68: Verwenden Der Fernbedienung Als Mauszeiger (Kabellose Maus)

    Projektionsfunktionen Schließen Sie den Projektor mit einem handelsüblichen USB-Kabel • Das Vergrößerungsverhältnis erscheint auf dem Bildschirm. am Computer an. Der gewählte Bildausschnitt kann in 25 Schritten 1- bis 4-fach "Anschließen eines Computers" S.26 vergrößert werden. • Drücken Sie während der Projektion die Taste [ Ändern Sie die Quelle zu einer der folgenden Optionen: ], [ ] oder [...

  • Seite 69: Farbkorrektur Bei Der Projektion Von Mehreren Projektoren

    Projektionsfunktionen Drag & Drop Farbkorrektur bei der Projektion von mehreren Halten Sie die [ ]-Taste gedrückt, und Projektoren drücken Sie auf eine der Tasten [ Wenn mehrere Projektoren aufgestellt und in Betrieb sind, können Sie die ], [ ] oder [ Helligkeit und den Farbton der einzelnen Bilder mit der Multi-Bildschirm- Farbjustage korrigieren, so dass die Farbtöne der Bilder der einzelnen Lassen Sie die [...

  • Seite 70: Zuweisen Einer Id Und Verwenden Der Fernbedienung

    Projektionsfunktionen Zuweisen einer ID und Verwenden der Fernbedienung Betrieb Kombinationen Beschreibungen Nicht Projector ID: 1 Wenn die Projektor ID und Indem Sie jeden Projektor eine ID zuweisen, können Sie genau auswählen, möglich die auf der Fernbedienung welcher Projektor über die Fernbedienung gesteuert werden soll. ausgewählte ID nicht Sie können eine ID für den Projektor innerhalb eines Bereichs von "1"...
  • Seite 71 Projektionsfunktionen Wählen Sie Projektor ID im Menü Erweitert. Auswählen der ID für den Projektor, den Sie über die Fernbedienung steuern möchten Wählen Sie die ID jedes Mal, wenn der Projektor eingeschaltet wird. Beim Einschalten des Projektors ist die für die Fernbedienung festgelegte ID 0.

  • Seite 72: Korrektur

    Projektionsfunktionen Korrektur Nach dem Aufstellen der Projektoren korrigieren Sie die Helligkeit und den Wählen Sie die Einstellungsstufe unter Regelungsniveau. Farbton für jeden Projektor, um die Unterschiede zu verringern. • Bei jedem Wählen eines Pegels wird das Muster des gewählten Pegels angezeigt. Korrigieren der Farbunterschiede •...

  • Seite 73: Speichern Eines Benutzerlogos

    Projektionsfunktionen Wiederholen Sie die Schritte 3 bis 5, bis die Korrekturen ausgeführt Speichern eines Benutzerlogos sind. Sie können das gerade projizierte Bild als Benutzerlogo speichern. Wenn alle Korrekturen ausgeführt sind, drücken Sie die [Menu]- Taste, um die Einstellungen zu beenden. Wurde ein Benutzerlogo gespeichert, kann die Logoeinstellung nicht Nachdem Sie die ID auf der Fernbedienung mit der des Projektors auf die Werkseinstellung zurückgesetzt werden.
  • Seite 74 Projektionsfunktionen Fernbedienung • Ist der Benutzerlogoschutz unter Kennwortschutz auf Ein gestellt, erscheint eine Meldung und das Benutzerlogo kann nicht verändert werden. Sie können die Einstellungen ändern, nachdem Sie die Funktion Benutzerlogoschutz auf Aus gestellt haben. s "Nutzungsverwaltung (Kennwortschutz)" S.76 • Wird Benutzerlogo ausgewählt, während eine der Funktionen Keystone, E-Zoom, Seitenverhältnis, Progressiv oder "Zoom"...
  • Seite 75 Projektionsfunktionen Wählen Sie den Zoomfaktor im Fenster Zoom-Einstellungen. Wenn "Sichern Sie das Bild als Benutzerlogo?" angezeigt wird, bestätigen Sie mit Ja. Das Bild wird gespeichert. Nachdem das Bild gespeichert wurde, wird die Meldung "Beendet." angezeigt. • Beim Speichern eines Benutzerlogo wird das zuvor gespeicherte Benutzerlogo überschrieben.

  • Seite 76: Sicherheitsfunktionen

    "Sperrfunktion der Bedienungstasten (Tastensperre)" S.78 Erweitert – Display S.90 • Sicherheitsschloss • Netzwerkschutz (nur EB-1776W/EB-1771W/EB-1761W) Der Projektor ist mit den folgenden Sicherheitsvorrichtungen zur Wenn die Option Netzwerkschutz auf Ein gestellt ist, sind die Diebstahlsicherung ausgestattet. Einstellungen für das Netzwerk geschützt.

  • Seite 77: Eingabe Des Kennworts

    Sicherheitsfunktionen Geben Sie mit den Zahlentasten eine vierstellige Zahl ein, während Sie • Wenn der Kennwortschutz bereits aktiviert ist, müssen Sie das die [Num]-Taste gedrückt halten. Die eingegebene Zahl wird als "* * * *" Kennwort eingeben. angezeigt. Nach Eingabe der vierten Zahl erscheint der Wenn das Kennwort korrekt eingegeben wird, erscheint das Bestätigungsbildschirm.

  • Seite 78: Sperrfunktion Der Bedienungstasten (Tastensperre)

    Bedienfeldes • Falls Sie Ihr Kennwort vergessen haben, müssen Sie sich den auf dem Bildschirm angezeigten „Anforderungscode: xxxxx“ notieren und sich an die nächstgelegene Adresse wenden, die in der Kontaktliste für Epson-Projektoren aufgeführt ist. Kontaktliste für Epson-Projektoren • Wenn Sie den obenstehenden Vorgang mehrmals wiederholen und das Kennwort dreißig Mal in Folge falsch eingeben, wird die folgende Meldung...
  • Seite 79 Sicherheitsfunktionen Die Sperre der Projektortasten kann auf zwei Arten aufgehoben werden: • Wählen Sie Aus im Menü Tastensperre. s Einstellung – Tastensperre S.89 • Drücken Sie die [ ]-Taste auf dem Bedienfeld und halten sie diese für etwa sieben Sekunden gedrückt. Es wird eine Meldung angezeigt und die Sperre wird aufgehoben.

  • Seite 80: Sicherheitsschloss

    Sicherheitsfunktionen Sicherheitsschloss Zur Diebstahlsicherung ist der Projektor mit einem Sicherheitssteckplatz ausgestattet, der mit dem von Kensington hergestellten Microsaver Security System kompatibel ist. Weitere Informationen zum Microsaver Security System finden Sie auf der folgenden Website: http://www.kensington.com/...

  • Seite 81: Konfigurationsmenü

    Konfigurationsmenü In diesem Kapitel wird das Konfigurationsmenü mit seinen Funktionen erläutert.

  • Seite 82: Verwendung Des Konfigurationsmenüs

    Verwendung des Konfigurationsmenüs In diesem Abschnitt wird die Verwendung des Konfigurationsmenüs Wählen Sie einen Untermenüpunkt aus. erläutert. Obwohl die folgenden Schritte am Beispiel der Fernbedienung erklärt werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Hinweise zu den verfügbaren Tasten und ihren Funktionen finden Sie in den Anleitungen im Menü.

  • Seite 83: Liste Der Funktionen

    Liste der Funktionen Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte Tabelle zum Konfigurationsmenü zeichnung nung Die einstellbaren Menüpunkte sind vom jeweils verwendeten Modell sowie Eingangssignal Automatisch, RGB und Component dem Bildsignal und von der Projektionsquelle abhängig. Video-Signal Automatisch, NTSC, NTSC4.43, Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte PAL, M-PAL, N-PAL, PAL60 zeichnung...

  • Seite 84: Menü Netzwerk (Nur Eb-1776W/Eb-1771W/Eb-1761W)

    Liste der Funktionen Menü Netzwerk (nur EB-1776W/EB-1771W/EB-1761W) Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte zeichnung nung Hauptmenübe‐ Untermenübezeich‐ Einstellungen Betrieb Direkt Einschalten, Sleep-Modus, zeichnung nung Sleep-Modus-Zeit, Menü Grund Projektorname Objektivdeckel-Timer und Höhenlagen-Modus S.95 PJLink-Passwort Standby-Modus Kommunikat. ein und Kennwrt zu Web-Strg. Kommunikat. aus...
  • Seite 85 Liste der Funktionen Hauptmenübe‐ Untermenübezeich‐ Einstellungen zeichnung nung S.98 SMTP-Server Portnummer Adresse 1 einstellen, Adresse 2 einstellen und Adresse 3 einstellen Menü Sonstige SNMP Ein und Aus S.100 Trap IP Adresse 1 und Trap IP Adresse 2 AMX Device Discovery Ein und Aus Bonjour Ein und Aus Message Broadcasting...

  • Seite 86: Menü Bild

    Liste der Funktionen Untermenü Funktion Menü Bild Schärfe Stellen Sie die Bildschärfe ein. Die einstellbaren Menüpunkte sind vom Bildsignal und von der Quelle der (Diese Einstellung ist nicht möglich, wenn der Farbmodus auf Abs. Farbtemp. Projektion abhängig. Die Einstellungen werden für jede Quelle separat sRGB eingestellt ist.) gespeichert.

  • Seite 87: Menü Signal

    Liste der Funktionen Untermenü Funktion Menü Signal Tracking Einstellung der Computerbilder beim Auftreten von vertikalen Die einstellbaren Menüpunkte sind vom Bildsignal und von der Quelle der Bildstreifen. Projektion abhängig. Die Einstellungen werden für jede Quelle separat Einstellung der Computerbilder beim Auftreten von Flimmern, Sync.
  • Seite 88 Liste der Funktionen Untermenü Funktion Untermenü Funktion Eingangssignal Das Eingangs-Signal kann von einem Computer-Anschluss Reset Setzt alle Einstellungen des Menüs Signal auf ihre ausgewählt werden. Voreinstellungen zurück, mit Ausnahme des Menüpunkts Eingangssignal. Mit der Einstellung Automatisch wird das Eingangssignal automatisch entsprechend dem angeschlossenen Gerät Hinweise, wie alle Menüpunkte auf ihre Standardeinstellungen eingestellt.

  • Seite 89: Menü Einstellung

    Regelt die Lautstärke. Die Einstellungen werden für jede Quelle Lautstärke s "Automatische Korrektur – Auto H/V-Keystone – separat gespeichert. (nur EB-1776W)" S.40 * Bei der Verwendung von EB-1771W/EB-1761W/ Fernst.-Empfän‐ Sie können den Empfang des Fernbedienungssignals EB-1751 ist die Option Auto V-Keystone auf Ein beschränken. gesetzt.

  • Seite 90: Menü Erweitert

    Liste der Funktionen Untermenü Funktion Menü Erweitert USER-Taste Sie können auswählen, welcher Punkt des Konfigurationsmenüs der [User]-Taste auf der Fernbedienung zugewiesen werden soll. Durch Drücken der [User]-Taste wird der Bildschirm für die Auswahl/Einstellung des zugewiesenen Menüpunktes angezeigt, mit dem Sie die Auswahl/Einstellung per einfachem Tastendruck vornehmen können.
  • Seite 91 Leistungsaufnahme auf Normal gesetzt wurde. Standby-Modus Um die Netzwerküberwachung und die Kontrollfunktionen im Standby-Modus nutzen zu können, stellen Sie diese Option auf Kommunikat. ein. (nur EB-1776W/EB-1771W/ EB-1761W) Sie können den Projektorstatus unter Verwendung von SNMP oder mit EasyMP Monitor über das Netzwerk überwachen und steuern.
  • Seite 92 Liste der Funktionen s "Nutzungsverwaltung (Kennwortschutz)" S.76 Untermenü Funktion *2 Außer Höhenlagen-Modus. USB Type B Stellen Sie diese Option auf USB Display, wenn der Projektor und ein Computer über ein USB-Kabel verbunden sind und Bilder und Töne vom Computer projiziert werden. s "Projektion mit USB Display"...

  • Seite 93: Menü Netzwerk (Nur Eb-1776W/Eb-1771W/Eb-1761W)

    Liste der Funktionen Untermenü Funktion Menü Netzwerk (nur EB-1776W/EB-1771W/ Netzwerkinfo - Zeigt die folgenden Einstellungsstatusinformationen für das EB-1761W) W-LAN Netzwerk an. • Verbindungsmodus Ist Netzwerkschutz unter Ein auf Kennwortschutz gestellt, erscheint eine • Antennenpegel entsprechende Meldung, und die Netzwerkeinstellungen können nicht •...

  • Seite 94: Hinweise Zur Bedienung Des Menüs Netzwerk

    Liste der Funktionen auf der Tastatur. Drücken Sie auf der Tastatur auf Cancel, um Ihre Eingabe Hinweise zur Bedienung des Menüs Netzwerk abzubrechen. Das Auswählen aus dem Hauptmenü und den Untermenüs und das Ändern gewählter Punkte erfolgt auf gleiche Weise wie im Konfigurationsmenü. Gehen Sie nach Abschluss der Einstellungen zum Menü...

  • Seite 95: Menü Grund

    Liste der Funktionen Menü Grund Untermenü Funktion Projektor-Kenn‐ Bei der Einstellung Ein müssen Sie das Kennwort eingeben, wort wenn Sie den Projektor mit einem Computer über ein Netzwerk verbinden möchten. So lässt sich verhindern, dass eine Präsentationen durch die Verbindung von anderen Computern unterbrochen wird.

  • Seite 96: Menü Wireless Lan

    Liste der Funktionen Menü Wireless LAN Untermenü Funktion Kanal (Diese Einstellung ist nur möglich, wenn der Verbindungsmodus auf AdHoc eingestellt ist.) Wählen Sie das vom WLAN verwendete Frequenzband aus: 1ch, 6ch oder 11ch. Der Standardwert ist 11ch. Stellen Sie das Wireless LAN-System entweder auf 802.11b/g W-LAN-System oder 802.11b/g/n ein.

  • Seite 97: Menü Sicherheit

    Liste der Funktionen Menü Sicherheit Untermenü Funktion IP-Einstellungen (Diese Einstellung ist nur möglich, wenn der Nur verfügbar, wenn das mitgelieferte oder optionale WLAN-Gerät Verbindungsmodus auf Infrastruktur eingestellt ist.) angeschlossen ist. Sie können Netzwerkeinstellungen vornehmen. DHCP: Stellen Sie diese Option auf Ein, um mithilfe von DHCP die Netzwerkeinstellungen vorzunehmen.

  • Seite 98: Menü Mail

    Liste der Funktionen Sicherheitstyp Untermenü Funktion Wenn das mitgelieferte oder optionale WLAN-Gerät installiert ist und im Verschlüsselung Sie können den Schlüssel für die WEP-Verschlüsselung 1/Verschlüsse‐ eingeben. Geben Sie den Schlüssel in Ein-Byte-Zeichen ein, Modus Infrastruktur verwendet wird, sollten Sie unbedingt lung 2/Ver‐...
  • Seite 99 Liste der Funktionen "Verwenden der Funktion Mail-Meldung zur Problemmeldung" S.134 Untermenü Funktion Adresse 1 ein‐ Sie können die E-Mail Adresse eingeben, die im Störungsfall stellen/ Adresse benachrichtigt werden soll. Sie können bis zu drei Adressen 2 einstellen/Ad‐ eingeben. Für die E-Mail-Adressen können Sie bis zu 32 Single Byte Zeichen eingeben.

  • Seite 100: Menü Sonstige

    Setzen Sie diese Option auf Ein, wenn Sie mithilfe von Bonjour eine Verbindung zum Netzwerk aufbauen. Weitere Informationen zum Bonjour-Service finden Sie auf der Apple-Website. http://www.apple.com/ Sie können die EPSON Message Broadcasting-Funktion Message Broad‐ aktivieren oder deaktivieren. casting Menü Reset Setzt alle Netzwerkeinstellungen zurück.

  • Seite 101: Menü Information (Nur Display)

    Wartungsdienst in Anspruch genommen wird. Zeigt die Seriennummer des Projektors an. Seriennummer Zeigt das Anwendungsfehlerprotokoll an. Event ID (nur EB-1776W/ s "Information zur Event ID (nur EB-1776W/EB-1771W/ EB-1771W/ EB-1761W)" S.137 EB-1761W) Die Gesamtbetriebszeit für die ersten 10 Stunden wird als "0H" angezeigt. 10 Stunden und mehr wird als "10H", "11H"...
  • Seite 102 Die folgenden Elemente sind nicht auf ihre Voreinstellungen zurückgesetzt: Eingangssignal, Benutzerlogo, alle Punkte in den Menüs Netzwerk , Lampenstunden, Sprache, Kennwort, USER-Taste und Multi-Bildschirm. Reset Lampen‐ Löscht die gesamte Lampenstundenbetriebszeit. Setzen Sie diese zurück, wenn Sie die Lampe ersetzen. stunden * (nur EB-1776W/EB-1771W/EB-1761W)
  • Seite 103 Fehlersuche In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.

  • Seite 104: Verwendung Der Hilfe

    Verwendung der Hilfe Tritt am Projektor ein Problem auf, können Sie durch Drücken der Help- Taste den Hilfe-Bildschirm aufrufen, der Sie bei der Problembeseitigung unterstützt. Die Antworten auf die Fragen helfen Ihnen bei der Problemlösung. Drücken Sie die [Help]-Taste. Der Hilfe-Bildschirm wird angezeigt. Unter Verwendung der Unter Verwendung des Fernbedienung...
  • Seite 105 Verwendung der Hilfe Ist das Problem über die Hilfe-Funktion nicht zu beheben, lesen Sie bitte den folgenden Abschnitt. s "Problemlösung" S.106...

  • Seite 106: Problemlösung

    Problemlösung Tritt am Projektor ein Problem auf, überprüfen Sie zunächst die Kontrollanzeigen des Projektors anhand des folgenden Abschnitts: "Ablesen der Kontrollanzeigen". Wenn das Problem durch die Kontrollanzeigen nicht deutlich genug erkennbar ist, lesen Sie bitten den folgenden Abschnitt. "Wenn die Kontrollanzeigen nicht weiterhelfen" S.109 Ablesen der Anzeigen Der Projektor ist mit den folgenden drei Anzeigen ausgestattet, um seinen Betriebszustand anzuzeigen.
  • Seite 107 Kann der Fehler dadurch nicht behoben werden, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
  • Seite 108 • Ist der Status einer Anzeige in dieser Tabelle nicht aufgeführt, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

  • Seite 109: Wenn Die Kontrollanzeigen Nicht Weiterhelfen

    S.118 angegebenen Seite nach. • Es werden keine E-Mails empfangen, auch wenn ein Problem am S.118 Probleme mit Bildern Projektor auftritt (nur EB-1776W/EB-1771W/EB-1761W) • Kein Bild S.110 Die Projektion startet nicht, die Projektionsfläche ist vollständig schwarz oder vollständig blau. • Keine bewegten Bilder S.111...

  • Seite 110: Probleme Mit Bildern

    Problemlösung Probleme mit Bildern Kein Bild Überprüfen Abhilfe Haben Sie die Taste [t] gedrückt? Drücken Sie die Taste [t], um das Gerät einzuschalten. Sind die Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört. Schließen Sie das Netzkabel des Projektors richtig an. s "Von der Aufstellung bis zur Projektion"...

  • Seite 111: Keine Bewegten Bilder

    Problemlösung Überprüfen Abhilfe Werden bei der Projektion im Split-Screen-Modus eine oder beide Überprüfen Sie, ob ein Signal anliegt oder ob die Kombination der Eingangsquellen richtig ist. Schließen Sie das Kabel Seiten in blau angezeigt? erneut an, falls es nicht oder nicht richtig angeschlossen wurde. Ist die Kombination der Eingangsquellen unzulässig, ändern Sie sie zu einer unterstützten Kombination.

  • Seite 112: Die Meldung Kein Signal Wird Angezeigt

    Wenn Sie den Projektor verwenden, während diese Einstellung deaktiviert ist, muss das projizierte Bild manuell justiert werden. s "Manuelle Korrektur (manuelle H/V-Keystone-Funktion) –" S.41 Ist die Schärfe richtig eingestellt? Justieren Sie die Schärfe mit den [Focus]-Tasten (nur EB-1776W) oder dem Fokusring (nur EB-1771W/EB-1761W/ EB-1751). s "Fokuskorrektur" S.45...

  • Seite 113: Bildstörungen Oder Verzerrung Der Bilder

    S.87 Ist die Option Übertragung überlagerter Fenster ausgewählt? Klicken Sie auf Alle Programme – EPSON-Projektor – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx, und deaktivieren Sie dann das Kontrollkästchen Übertragung überlagerter Fenster. (Nur beim Projizieren des USB Displays)

  • Seite 114: Das Bild Ist Abgeschnitten (Groß) Oder Zu Klein Dargestellt, Das Bildformat Stimmt Nicht Oder Das Bild Wird Spiegelverkehrt Angezeigt

    Der Mauscursor flackert (nur bei der Projektion des USB Display) Ist Bewegung des Mauszeigers flüssiger werden lassen. ausgewählt? Klicken Sie auf Alle Programme - EPSON Projector - Epson USB Display - Einstellungen für Epson USB Display Vx.xx, und aktivieren Sie dann das Kontrollkästchen Bewegung des Mauszeigers flüssiger werden lassen.

  • Seite 115: Die Bildfarben Sind Nicht Richtig

    Problemlösung Die Bildfarben sind nicht richtig Überprüfen Abhilfe Entsprechen die Einstellungen für die Eingangssignale den Signalen Ändern Sie folgende Einstellungen entsprechend dem Signal des angeschlossenen Gerätes. • Bei einem Bild von einem an den Computer-Anschluss angeschlossenen Gerät vom angeschlossenen Gerät? s Signal –...

  • Seite 116: Probleme Beim Start Der Projektion

    Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren. Kontaktliste für Epson-Projektoren Steht die Tastensperre auf Vollsperre? Drücken Sie die [t]-Taste der Fernbedienung.

  • Seite 117: Die Fernbedienung Funktioniert Nicht

    PCM-Ausgabe. Ist die Option Ton vom Projektor ausgegeben. ausgewählt? Klicken Sie auf Alle Programme – EPSON-Projektor – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx und wählen Sie dann Ton vom Projektor ausgegeben. (Nur beim Projizieren des USB Displays) Die Fernbedienung funktioniert nicht Überprüfen...

  • Seite 118: Ich Möchte Die Sprache Für Meldungen Und Menüs Ändern

    Ändern Sie die Einstellung für Sprache. Stellen Sie die Einstellung für die Sprache im Konfigurationsmenü ein. s Erweitert – Sprache S.90 Es werden keine E-Mails empfangen, auch wenn ein Problem am Projektor auftritt (nur EB-1776W/EB-1771W/EB-1761W) Überprüfen Abhilfe Ist Standby-Modus auf Kommunikat. ein gestellt? Damit die Funktion Mail-Meldung aktiv ist, wenn der Projektor auf Standby steht, müssen Sie die Option...

  • Seite 119: Einstellungen Können Nicht Mit Einem Webbrowser Geändert Werden

    Problemlösung Einstellungen können nicht mit einem Webbrowser geändert werden Überprüfen Abhilfe Sind die Benutzerkennung und das Kennwort richtig? Geben Sie als Benutzerkennung "EPSONWEB" ein. Diese Kennung kann nicht geändert werden. Geben Sie die Benutzerkennung auch dann ein, wenn die Kennworteinstellung deaktiviert ist. Geben Sie das in "Kennwort zur Web-Steuerung"...

  • Seite 120: Wartung

    Wartung In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.

  • Seite 121: Reinigung

    Reinigung Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt Achtung werden. Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann. Achtung Schalten Sie den Projektor vor der Reinigung aus. Anderenfalls könnte dies zu einem Stromschlag führen.
  • Seite 122 Reinigung • Wenn auch nach der Reinigung noch die Meldung zur Reinigungsaufforderung angezeigt wird, muss der Luftfilter ausgetauscht werden. Ersetzen Sie den Luftfilter durch einen neuen. s "Austausch des Luftfilters" S.126 • Es wird empfohlen, diese Teile mindestens einmal alle 3 Monate zu reinigen.

  • Seite 123: Wechseln Der Verbrauchsmaterialien

    Die Lampe muss ausgetauscht werden, wenn: • Die folgende Meldung wird angezeigt: "Die Lampe sollte ausgewechselt werden. Bitte wenden Sie sich an Ihren Epson-Projektorhändler oder bestellen Sie auf www.epson.com." • Die Bildwiedergabe wird dunkler oder schlechter. Achtung • Die Meldung zum Lampenwechsel erscheint nach Ablauf der folgenden Die Meldung wird 30 Sekunden lang angezeigt.

  • Seite 124: Vorgehen Beim Lampenwechsel

    Wechseln der Verbrauchsmaterialien Warten Sie, bis sich die Lampe ausreichend abgekühlt hat, bevor Vorgehen beim Lampenwechsel Sie die Lampenabdeckung oben am Projektor abnehmen. Die Lampe kann auch ausgetauscht werden, wenn der Projektor an der Lösen Sie die Befestigungsschraube der Lampenabdeckung mit dem Decke befestigt ist.
  • Seite 125 Klicken einrastet. Ist die Lampe zerbrochen, wenden Sie sich an Ihren Händler oder den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Setzen Sie die neue Lampe ein.

  • Seite 126: Zurücksetzen Der Lampenstunden

    Wechseln der Verbrauchsmaterialien Die Lampenabdeckung ersetzen. Führen Sie den Reset der Lampenstunden nur durch, wenn die Lampe Setzen Sie den Vorsprung an der Abdeckung wie in der Abbildung ausgetauscht wurde. Andernfalls wird die Lampenaustauschperiode gezeigt in die Aussparung, um die Abdeckung so wieder zu nicht korrekt angegeben.
  • Seite 127 Wechseln der Verbrauchsmaterialien Entsorgen Sie gebrauchte Luftfilter gemäß Ihrer örtlichen Gesetze und Bestimmungen. Für den Rahmenteil verwendetes Material: Polyethylenether, Polystyrolharz Material des Filterteils: Polyurethanschaum Einsetzen des neuen Luftfilters. Drücken Sie den Luftfilter hinein, bis er mit einem hörbaren Klicken einrastet.

  • Seite 128: Anhang

    Anhang...

  • Seite 129: Nützliche Software

    S.56 EasyMP Monitor (nur EB-1776W/EB-1771W/EB-1761W) Weitere Informationen finden Sie in folgendem Handbuch. Mithilfe von EasyMP Monitor können Sie den Status mehrerer Epson- EasyMP Network Projection Bedienungsanleitung Projektoren im Netzwerk überwachen und die einzelnen Projektoren von Ihrem Computer aus steuern. EasyMP Monitor steht auf folgender Website als Download zur Verfügung.

  • Seite 130: Sonderzubehör Und Verbrauchsmaterialien

    Montageplatte ELPPT01 Zur Befestigung der Deckenhalterung am Projektor. Für die Deckenbefestigung des Projektors sind spezielle Fachkenntnisse erforderlich. Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren...

  • Seite 131: Verbrauchsmaterialien

    Sonderzubehör und Verbrauchsmaterialien Verbrauchsmaterialien Lampenteil ELPLP65 Zur Verwendung für den Austausch einer verbrauchten Lampe. Luftfilter ELPAF31 Zur Verwendung für den Austausch eines verbrauchten Luftfilters.

  • Seite 132: Überwachung Und Steuerung (Nur Eb-1776W/Eb-1771W/Eb-1761W)

    Überwachung und Steuerung (nur EB-1776W/EB-1771W/EB-1761W) • Menü Erweitert - Betrieb - Höhenlagen-Modus Ändern der Einstellungen mit einem Webbrowser • Menü Erweitert - Betrieb - Objektivdeckel-Timer (Web-Steuerung) • Menü Reset - Reset total und Reset Lampenstunden Die Einstellungen für die Punkte der einzelnen Menüs sind dieselben, wie Wenn Sie den Webbrowser auf einem Computer verwenden, der über ein...

  • Seite 133: Anzeigen Des Bildschirms „Web Remote

    Überwachung und Steuerung (nur EB-1776W/EB-1771W/EB-1761W) Geben Sie die IP-Adresse des Projektors in das Eingabefeld des Webbrowsers ein und drücken Sie die Enter-Taste auf der Computertastatur. Der Bildschirm Web-Steuerung wird angezeigt. Wenn das Kennwort zur Websteuerung über das Konfigurationsmenü festgelegt wurde, wird der Kennwort- Eingabebildschirm angezeigt.

  • Seite 134: Verwenden Der Funktion Mail-Meldung Zur Problemmeldung

    Überwachung und Steuerung (nur EB-1776W/EB-1771W/EB-1761W) Bezeichnung Funktion Bezeichnung Funktion [A/V Mute]-Taste Zum Ein- und Ausschalten des Tons oder des Bildes. [USB]-Taste Bei jedem Tastendruck wird zwischen folgenden Bildern gewechselt: s "Zeitweises Ausblenden von Bild und Ton (A/V • USB Display Stummschalten)"...

  • Seite 135: Fehlerbenachrichtigungen Per Mail Lesen

    Überwachung und Steuerung (nur EB-1776W/EB-1771W/EB-1761W) "Ablesen der Anzeigen" S.106 Fehlerbenachrichtigungen per Mail lesen Wenn die Mail-Meldungsfunktion auf Ein gestellt ist und ein Problem/eine Warnmeldung am Projektor auftritt, wird die folgende E-Mail verschickt. Verwaltung mit SNMP E-Mail-Absender: Adresse für Adresse 1 Wenn im Konfigurationsmenü...

  • Seite 136: Liste Der Befehle

    Überwachung und Steuerung (nur EB-1776W/EB-1771W/EB-1761W) Installieren Sie den USB-Kommunikationstreiber (EPSON USB-COM Funktion Befehl Driver) auf Ihrem Computer. Für weitere Informationen zum EPSON Video SOURCE 41 USB-COM-Treiber wenden Sie sich bitte an Ihren Händler oder an USB Display SOURCE 51 den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

  • Seite 137: Information Zur Event Id (Nur Eb-1776W/Eb-1771W/Eb-1761W)

    Überprüfen Sie die Zahlen und wenden Sie dann die folgenden Gegenmaßnahmen an. Lässt sich das Problem nicht lösen, kontaktieren Sie Ihren Netzwerkadministrator, oder wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
  • Seite 138 Information zur Event ID (nur EB-1776W/EB-1771W/EB-1761W) Event ID Ursache Abhilfe 0899 Sonstige Kommunikationsfehler Wenn sich durch einen Neustart des Projektors oder von EasyMP Network Projection das nicht Problem beheben lässt, wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

  • Seite 139: Informationen Über Pjlink

    Informationen über PJLink (nur EB-1776W/EB-1771W/EB-1761W) • Angezeigte Modellbezeichnung für "Product name information query" PJLink Class1 wurde durch die JBMIA (Japan Business Machine and Information System Industries Association) als Standardprotokoll zur (Anfrage Information Produktbezeichnung). Steuerung von netzwerkkompatiblen Projektoren entwickelt und ist Teil...

  • Seite 140: Leinwandgröße Und Projektionsabstand

    Leinwandgröße und Projektionsabstand Projektionsabstand (EB-1776W/EB-1771W/ Leinwandgröße 4:3 Kleinster Abstand (Fern) bis EB-1761W) größter Abstand (Nah) 30" 61x46 76 - 91 40" 81x61 102 - 122 50" 100x76 127 - 153 60" 120x91 153 - 184 80" 160x120 205 - 246 100"...

  • Seite 141: Projektionsabstand (Eb-1751)

    Leinwandgröße und Projektionsabstand Projektionsabstand (EB-1751) Leinwandgröße 16:9 Kleinster Abstand (Fern) bis größter Abstand (Nah) 280" 620x350 653 - 784 Einheit: cm Leinwandgröße 16:10 Kleinster Abstand (Fern) bis größter Abstand (Nah) 30" 64x40 67 - 80 40" 86x54 89 - 108 50"...
  • Seite 142 Leinwandgröße und Projektionsabstand Einheit: cm Leinwandgröße 4:3 Kleinster Abstand (Fern) bis größter Abstand (Nah) Leinwandgröße 16:10 Kleinster Abstand (Fern) bis größter Abstand (Nah) 50" 100x76 120 - 145 29" 62x39 73 - 88 60" 120x91 145 - 174 30" 64x40 76 - 92 80"...

  • Seite 143: Unterstützte Bildschirmformate

    Unterstützte Bildschirmformate Signal Wiederholrate (Hz) Auflösung (Pixel) Unterstützte Bildschirmauflösungen MAC21" 1152x870 *1 (nur EB-1776W/EB-1771W/EB-1761W) Computersignale (analog RGB) *2 Nur kompatibel, wenn für die Auflösung im Konfigurationsmenü Breit Signal Wiederholrate (Hz) Auflösung (Pixel) gewählt wurde. 60/72/75/85 640x480 Auch andere Signale als die oben genannten können höchstwahrscheinlich...

  • Seite 144: Eingangssignal Vom Hdmi-Anschluss

    Unterstützte Bildschirmformate Eingangssignal vom HDMI-Anschluss Signal Wiederholrate (Hz) Auflösung (Pixel) 640x480 SVGA 800x600 1024x768 WXGA 1280x800 WXGA++ 1600x900 1280x960 SXGA 1280x1024 SXGA+ 1400x1050 UXGA 1600x1200 SDTV (480i/480p) 720x480 SDTV (576i/576p) 720x576 HDTV (720p) 50/60 1280x720 HDTV (1080i) 50/60 1920x1080 HDTV (1080p) 24/30/50/60 1920x1080...

  • Seite 145: Technische Daten

    Technische Daten Allgemeine Technische Daten zum Projektor EB-1776W EB-1771W EB-1761W EB-1751 Produktbezeichnung Abmessungen 292 (B) x 44 (H) x 210 (T) mm (ohne hervorstehenden Teil) Breite 0,59 Zoll 0,55" Größe des LCD-Bedienfeldes Anzeigeart Polysilizium TFT Aktivmatrix 1.024.000 Pixel 786.432 Pixel Auflösung...
  • Seite 146 Technische Daten Ca. 1,7 kg Gewicht Produktbezeichnung EB-1776W EB-1771W EB-1761W EB-1751 Anschlüsse Computer-Anschluss Mini Sub-D 15-polig (Buchse) Video-Anschluss RCA-Stecker Stereo-Miniklinke (3,5 Ф) Audio-Anschluss HDMI-Anschluss HDMI (Audio wird nur von PCM unterstützt) USB-Buchse (Typ A) USB (TypeA)-Anschluss USB-Buchse (Typ B) USB (TypeB)-Anschluss...
  • Seite 147 Technische Daten Neigungswinkel 30° 30° Verwenden Sie den Projektor nicht mit einem Neigungswinkel über 30˚. Er könnte beschädigt werden oder einen Unfall verursachen.

  • Seite 148: Ansicht

    Ansicht Objektivmitte Abstand von der Objektivmitte zu den Befestigungspunkten für die Deckenhalterung Einheit: mm...

  • Seite 149: Glossar

    AMX Device Discovery ist eine von AMX entwickelte Technologie, die den Einsatz von AMX-Steuersystemen zur einfachen Bedienung der AMX Device Discovery Zielgeräte erleichtert. Epson hat diese Protokolltechnologie eingeführt und stellt eine Einstellung für die Aktivierung der Protokollfunktion (EIN) zur Verfügung. Weitere Informationen dazu finden Sie auf der AMX-Website. http://www.amx.com/ Das Verhältnis zwischen der Breite eines Bildes und seiner Höhe.
  • Seite 150 Glossar Projiziert Informationen, um so einen Bildschirm zur Zeit zu erstellen, auf dem das Bild für einen Rahmen angezeigt wird. Selbst wenn die Anzahl Progressiv der Abtastlinien gleich bleibt, wird das Bildflackern reduziert, da das Informationsvolumen im Vergleich zum Zeilensprungverfahren verdoppelt wurde.

  • Seite 151: Allgemeine Hinweise

    Allgemeine Hinweise In dieser Anleitung werden die oben genannten Betriebssysteme mit Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung der Epson Deutschland GmbH dürfen diese Bedienungsanleitung oder Teile hieraus in keiner "Windows 2000", "Windows XP", "Windows Vista" und "Windows 7" Form (z.B. Druck, Fotokopie, Mikrofilm, elektronisch oder ein anderes Verfahren), bezeichnet.

  • Seite 152: Copyright Und Marken

    Foxit PDF SDK Copyright ©2011, Foxit Software Company www.foxitsoftware.com, Alle Rechte vorbehalten. Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der entsprechenden Eigentümer. Epson verzichtet auf jedwede Rechte an diesen Marken. ©SEIKO EPSON CORPORATION 2012. All rights reserved.

  • Seite 153: Index

    Index Fernsteuerungs-Empfänger ....13, 14 Fokusring ............13 A/V-Stummschaltung ......... 64 Computer-Anschluss ........14 Fokus-Taste ..........17 Abdeckung für WLAN-Baugruppe ... 13 Foto ..............46 Abs. Farbtemperatur ........86 Front ............23, 91 Adaptive IRIS-Blende ......47, 86 Decke ............. 91 Anzeigeeinstellungen ........
  • Seite 154 Index Konfigurationsmenü ........82 Reset-Menü ........100, 101 Kontrast ............86 Rück ............23, 91 Objektivdeckel-Timer ......... 91 Kreuz ............. 67 Rückleinwand ..........23 PJLink ............139 Lagerungstemperatur ........ 145 Schärfe ............86 PJLink-Passwort .......... 95 Lampenabdeckung ........13 Screen Fit ............38 Portnummer ..........
  • Seite 155 Index Teilebezeichnungen und Funktionen ..12 WLAN-Anzeige ........... 13 Temperaturanzeige ........106 Testbild ............90 Theater ............46 Zeiger ............. 65 Tracking ............87 Zeigerform ............ 89 Zoomring ............13 Zurücksetzen der Lampenbetriebszeit Überhitzung ..........107 ..............102, 126 Unterstützte Bildschirmformate ..... 143 USB (TypeA)-Anschluss ......

Diese Anleitung auch für:

Eb-1776wEb-1751Eb-1761w

Inhaltsverzeichnis
