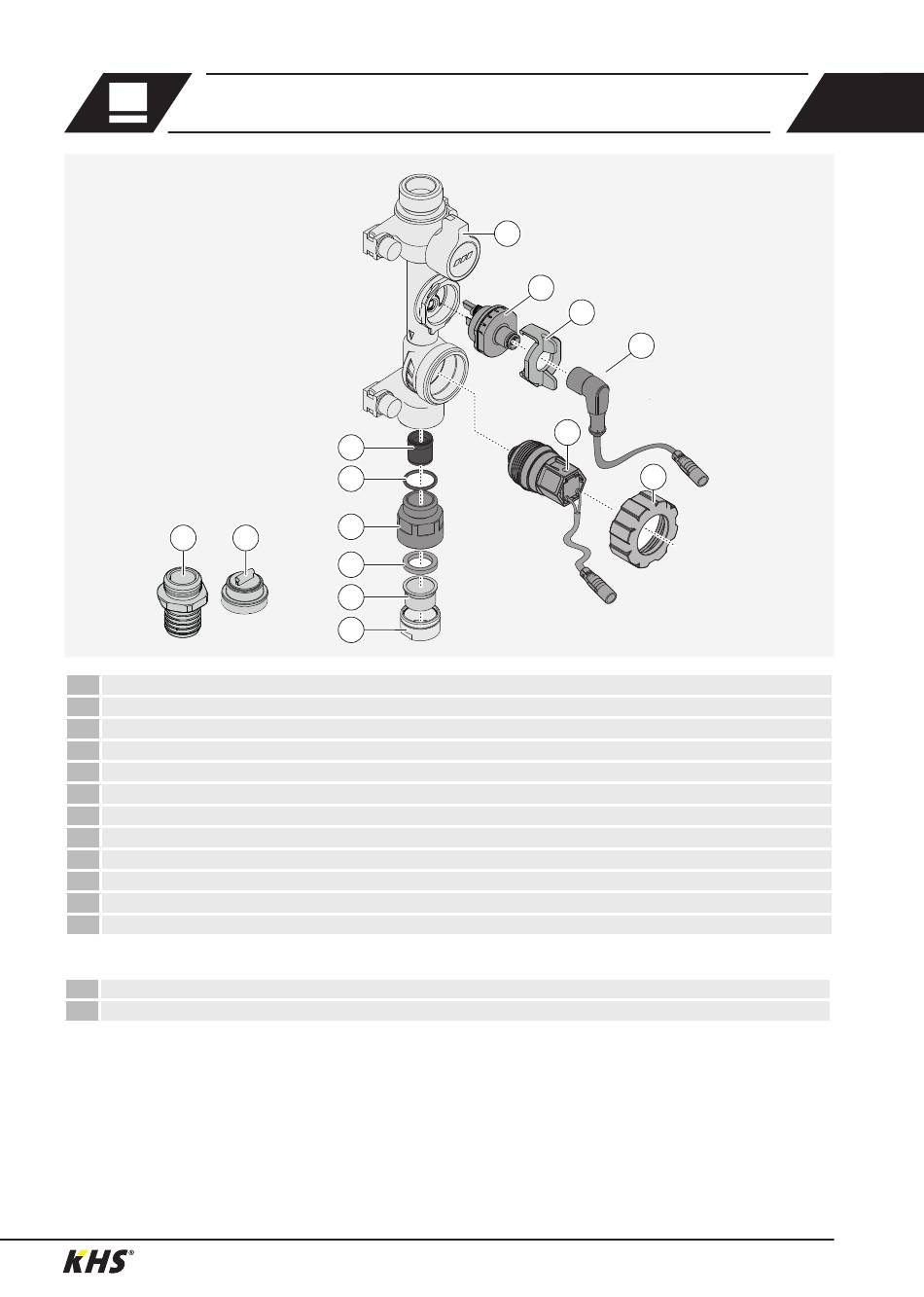

1.2 Struttura
Gruppo scambio
acqua
14 13
1 Raccordo a vite per aeratore
2 Aeratore
3 Anello di tenuta
4 Alloggiamento per aeratore e limitatore di flusso
5 Anello di tenuta
6 Limitatore di flusso (limitatore flusso e blocca-riflusso 10 l/min, premontato in fabbrica)
7 Chiusura per manutenzione
8 Valvola di misurazione flusso e temperatura (in PRO e LITE), tappo cieco (in PURE)
9 Staffa di supporto per dispositivo V-Sensor
10 Cavo di collegamento per valvola di misurazione flusso e temperatura (in PRO e LITE)
11 Valvola elettromagnetica con microfiltro integrato
12 Ghiera per valvola elettromagnetica
Premontati in fabbrica al momento della consegna per il primo risciacquo
13 Tappo cieco per valvola elettromagnetica
14 Bocchetta di scarico
7
6
5
4
3
2
1
© www.kemper-olpe.de – 01.2021 / K410068903002-00 – 43/108
8
9
10
11
12
