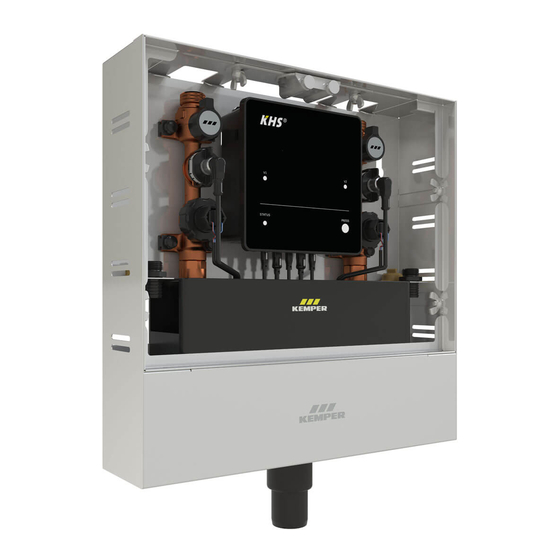

Kemper KHS PRO Montageanleitung
Hygienespülung
Vorschau ausblenden
Andere Handbücher für KHS PRO:
- Einbau- und bedienungsanleitung (108 Seiten) ,
- Einbau- und bedienungsanleitung (108 Seiten)
Werbung
Quicklinks
DE

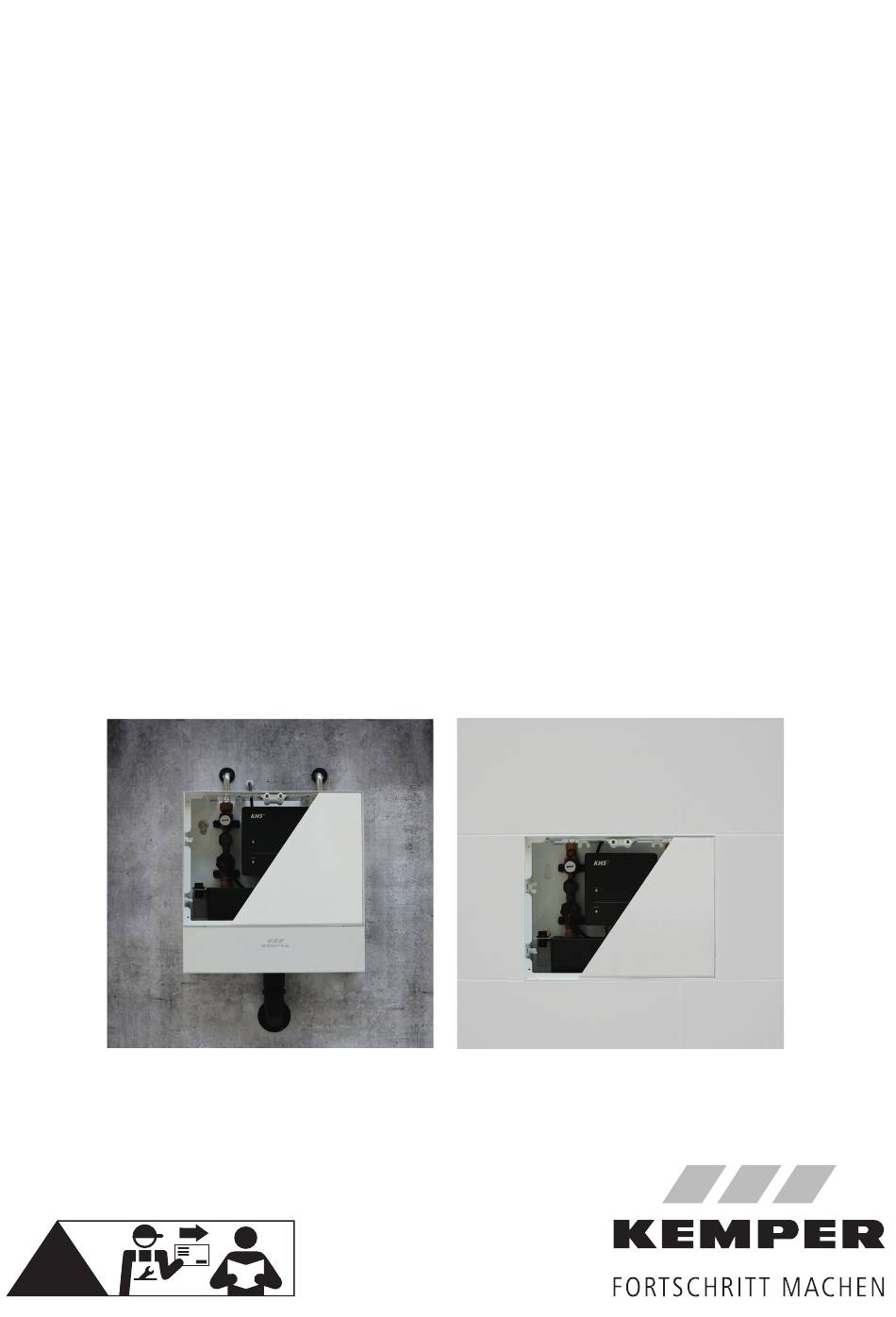

Montageanleitung
KHS Hygienespülung PRO | PURE | LITE
Fig. 689
Unter- und Aufputzmontage
EN
Installation instructions
KHS Hygiene Flush Box PRO | PURE | LITE
Fig. 689
Surface- and Flush-mounted installation
FR
Instructions de montage
KHS Hygiene Flush Box PRO | PURE | LITE
Fig. 689
Montage apparent et encastré
IT
Istruzioni di montaggio
KHS Hygiene Flush Box PRO | PURE | LITE
Fig. 689
Montaggio a parete e a incasso
NL
Montagehandleiding
KHS Hygiene Flush Box PRO | PURE | LITE
Fig. 689
Opbouw- en Inbouwmontage
!
Werbung
Verwandte Anleitungen für Kemper KHS PRO
Inhaltszusammenfassung für Kemper KHS PRO
- Seite 1 Montageanleitung KHS Hygienespülung PRO | PURE | LITE Fig. 689 Unter- und Aufputzmontage Installation instructions KHS Hygiene Flush Box PRO | PURE | LITE Fig. 689 Surface- and Flush-mounted installation Instructions de montage KHS Hygiene Flush Box PRO | PURE | LITE Fig.
- Seite 2 1.7 Dimensions du cadre encastré et couvercle interchangeable 1.8 Remplir le couvercle interchangeable 1.9 Fermer le couvercle interchangeable 2 Montage encastré 2.1 Raccorder l‘eau potable 2.2 Fermer le couvercle interchangeable apparent 11 2 /12 – K410068903017-00 / 10.2022– © www.kemper-group.com...
- Seite 3 EN Correct choice of mounting position (uniform surface) FR Choix correct de la position de montage (surface uniforme) IT Scelta corretta della posizione di montaggio (superficie uniforme) NL Correcte keuze van de montagepositie (uniform oppervlak) > 4 0 0 m 1 0 0 © www.kemper-group.com – 10.2022 / K410068903017-00 – 3 /12...
- Seite 4 Unterputzmontage · Flush-mounted installation Montage encastré · Montaggio a incasso · Inbouwmontage DN 40/ DN 50 4 /12 – K410068903017-00 / 10.2022– © www.kemper-group.com...
- Seite 5 Unterputzmontage · Flush-mounted installation Montage encastré · Montaggio a incasso · Inbouwmontage Trinkwasser anschließen · Connect potable water · Raccordement à l‘eau potable · Collegare l‘acqua potabile · Aansluiten drinkwater V1/V2 V1/V2 V1/V2 © www.kemper-group.com – 10.2022 / K410068903017-00 – 5 /12...
- Seite 6 2 · Cartone di protezione per cartongesso 2 · Kartonnen bescherming droogbouw 2 2x 3 Trockenbauschutz-Pappe 3 · Drywall protection board 3 · Carton de protection pour cloison sèche 3 · Cartone di protezione per cartongesso 3 · Kartonnen bescherming droogbouw 3 6 /12 – K410068903017-00 / 10.2022– © www.kemper-group.com...
- Seite 7 (Unterputz-) Einbaurahmen mittels Tiefenausgleich richtig einstellen Adjust the (flush-mounted) mounting frame with depth adjustment Régler correctement le cadre (encastré) en utilisant l’intercalaire Posizionare correttamente il telaio di installazione (a incasso) mediante la compensazione di profondità Inbouwframe correct instellen door middel van dieptecompensatie © www.kemper-group.com – 10.2022 / K410068903017-00 – 7 /12...
- Seite 8 Volg de stappen op de gipsplaten nr. 3 en nr. 2. Verkleiden mit Gipskarton / Fliesen · Cladding with plasterboard and tiles · Revêtement avec plaque de plâtre ou carrelage · Rivestimento con cartongesso o piastrelle · Bekleding met gipsplaat of tegels 8 /12 – K410068903017-00 / 10.2022– © www.kemper-group.com...
- Seite 9 Le parti da riempire del coperchio intercambiabile (con cartongesso o piastrella) devono chiudersi a filo con i bordi esterni dello stesso coperchio. De vullingen van de afdekplaat (met gipskarton of tegel) dienen vlak af te sluiten met de buitenranden van de afdekplaat. © www.kemper-group.com – 10.2022 / K410068903017-00 – 9 /12...
- Seite 10 Wechseldeckel schließen · Close reversible cover · Fermer le couvercle interchangeable · Chiudere il coperchio intercambiabile · Afdekplaat sluiten K410068903016-00 Aufputzmontage · Surface-mounted installtion · Montage apparent · Montaggio a parete · Opbouwmontage 10 /12 – K410068903017-00 / 10.2022– © www.kemper-group.com...
- Seite 11 V1/V2 V1/V2 Wechseldeckel Aufputz schließen · Close the surface-mounted reversible cover · Fermer le couvercle interchangeable apparent · Chiudere a parete il coperchio intercambiabile · De afdekplaat sluiten K410068903016-00 © www.kemper-group.com – 10.2022 / K410068903017-00 – 11 /12...
- Seite 12 Gebr. Kemper GmbH + Co. KG Service-Hotline +49 2761 891-800 Harkortstraße 5 www.kemper-group.com D-57462 Olpe anwendungstechnik@kemper-group.com 12 /12 – K410068903017-00 / 10.2022– © www.kemper-group.com...
