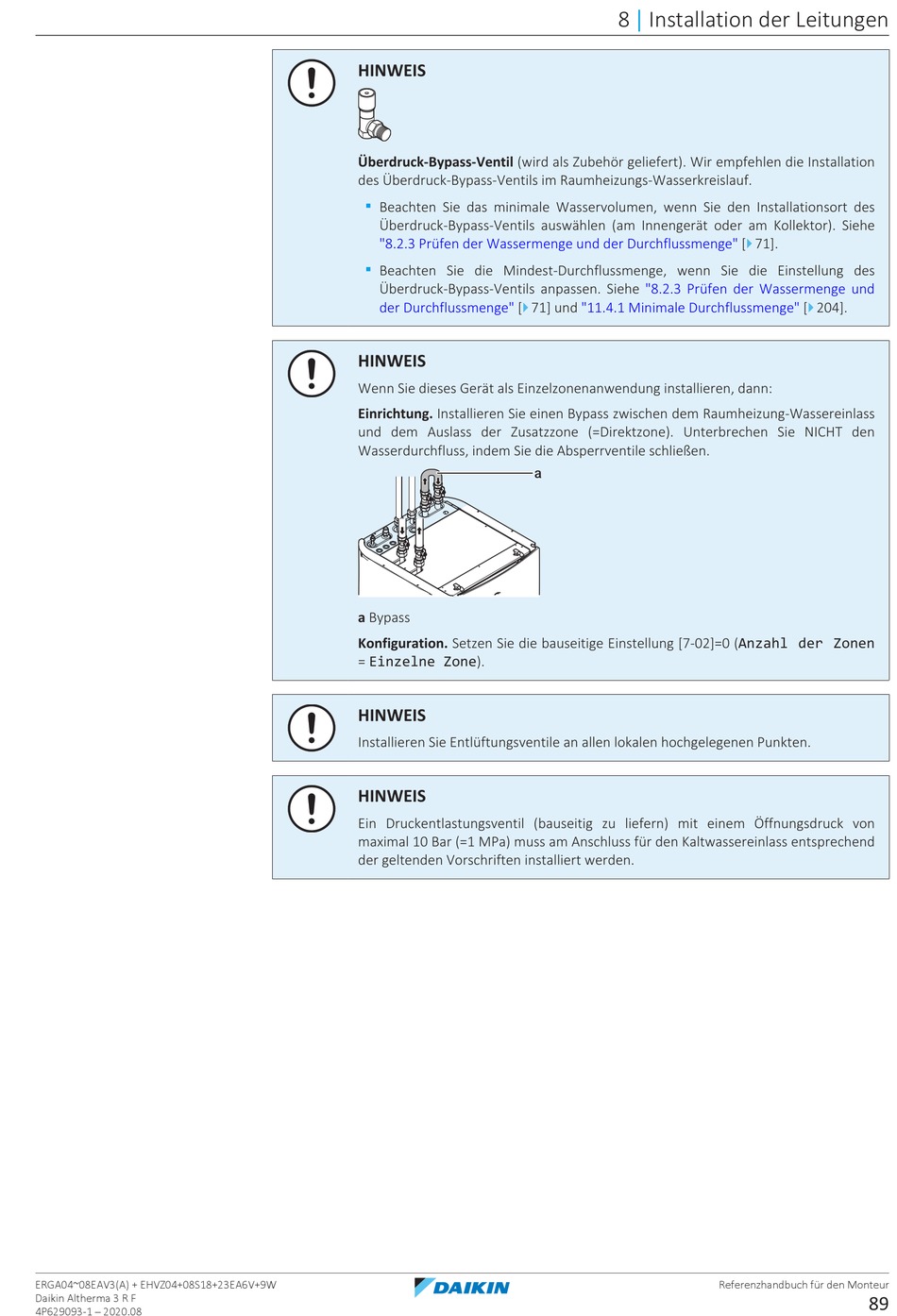

ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
HINWEIS
Überdruck-Bypass-Ventil (wird als Zubehör geliefert). Wir empfehlen die Installation
des Überdruck-Bypass-Ventils im Raumheizungs-Wasserkreislauf.
▪
Beachten Sie das minimale Wasservolumen, wenn Sie den Installationsort des
Überdruck-Bypass-Ventils auswählen (am Innengerät oder am Kollektor). Siehe
"8.2.3 Prüfen der Wassermenge und der
▪
Beachten Sie die Mindest-Durchflussmenge, wenn Sie die Einstellung des
Überdruck-Bypass-Ventils anpassen. Siehe
4
der
Durchflussmenge" [
HINWEIS
Wenn Sie dieses Gerät als Einzelzonenanwendung installieren, dann:
Einrichtung. Installieren Sie einen Bypass zwischen dem Raumheizung-Wassereinlass
und dem Auslass der Zusatzzone (=Direktzone). Unterbrechen Sie NICHT den
Wasserdurchfluss, indem Sie die Absperrventile schließen.
a Bypass
Konfiguration. Setzen Sie die bauseitige Einstellung [7-02]=0 (Anzahl der Zonen
= Einzelne Zone).
HINWEIS
Installieren Sie Entlüftungsventile an allen lokalen hochgelegenen Punkten.
HINWEIS
Ein Druckentlastungsventil (bauseitig zu liefern) mit einem Öffnungsdruck von
maximal 10 Bar (=1 MPa) muss am Anschluss für den Kaltwassereinlass entsprechend
der geltenden Vorschriften installiert werden.
8
Installation der Leitungen
|
Durchflussmenge" [
"8.2.3 Prüfen der Wassermenge und
71] und
"11.4.1 Minimale
Durchflussmenge" [
a
4
71].
4
204].
