16 | Technische Daten

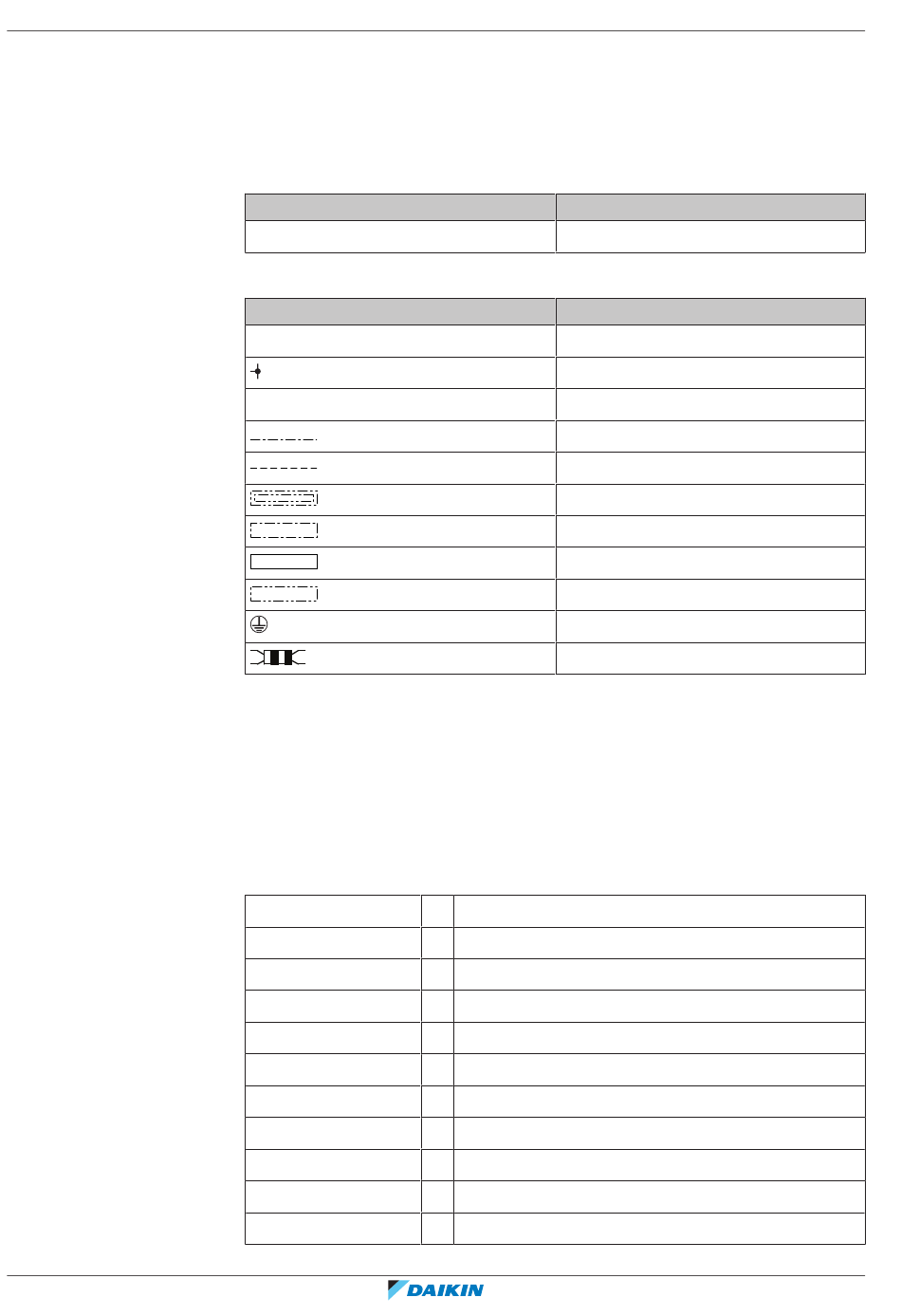

16.3 Elektroschaltplan: Außengerät
Siehe den zum Lieferumfang des Geräts gehörenden Plan der internen Verdrahtung (auf der Innenseite der
Deckplatte). Die verwendeten Abkürzungen sind unten aufgeführt.
Referenzhandbuch für den Monteur
242
(1) Anschlussdiagramm
Englisch
Connection diagram
(2) Hinweise
Englisch
Notes
X1M
ANMERKUNGEN:
1 Schließen Sie beim Betrieb nicht die Schutzeinrichtung S1PH kurz.
2 Die Anschlussverkabelung an X6A, X28A und X77A ist in der
Kombinationstabelle und im Optionshandbuch beschrieben.
3 Farben: BLK: schwarz; RED: rot; BLU: blau; WHT: weiß; GRN: grün; YLW:
gelb
(3) Legende
AL*
C*
DB*
DC*
DP*
E*
F1U
FU1, FU2
FU3
H*
IPM*
Elektroschaltplan
Hinweise
Anschluss
Hauptklemme
Erdverdrahtung
Feldversorgung
Option
Schaltkasten
Platine
Verdrahtung modellabhängig
Schutzerde
Bauseitige Verkabelung
Stecker
Kondensator
Gleichrichterbrücke
Stecker
Stecker
Stecker
Sicherung T 6,3 A 250 V
Sicherung T 3,15 A 250 V
Sicherung T 30 A 250 V
Stecker
Intelligentes Stromversorgungsmodul
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Übersetzung
Übersetzung
Daikin Altherma 3 R F
4P629093-1 – 2020.08
