9.3.9 So schließen Sie das Sicherheitsthermostat an (Öffner)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
A
B
A
B
a EKRP1AHTA muss installiert sein.
3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen.
1 Öffnen Sie die folgenden Teile (siehe
4
Innengerät" [ 54]):
1 Obere Platte
2 Bedieneinheit-Blende
3 Obere Schaltkastenabdeckung
Hauptzone
Kabel: 2×0,75 mm²
—

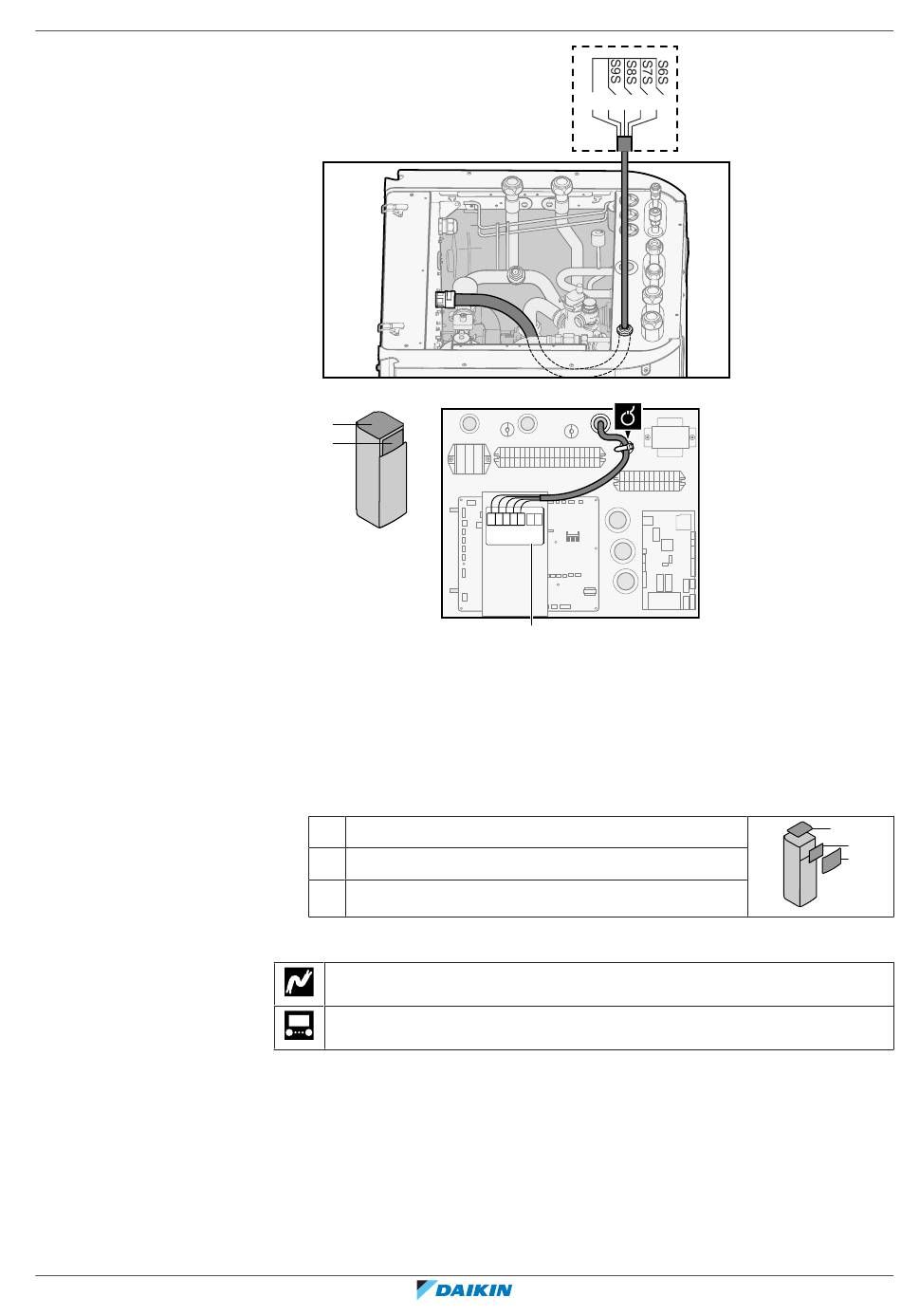

2 Schließen Sie das Kabel des Sicherheitsthermostats (Öffner) wie in der
Abbildung unten dargestellt an die entsprechenden Klemmen an.
5 4 3 2 1
5 4 3 1 2
X801M
A8P
a
