16 | Technische Daten

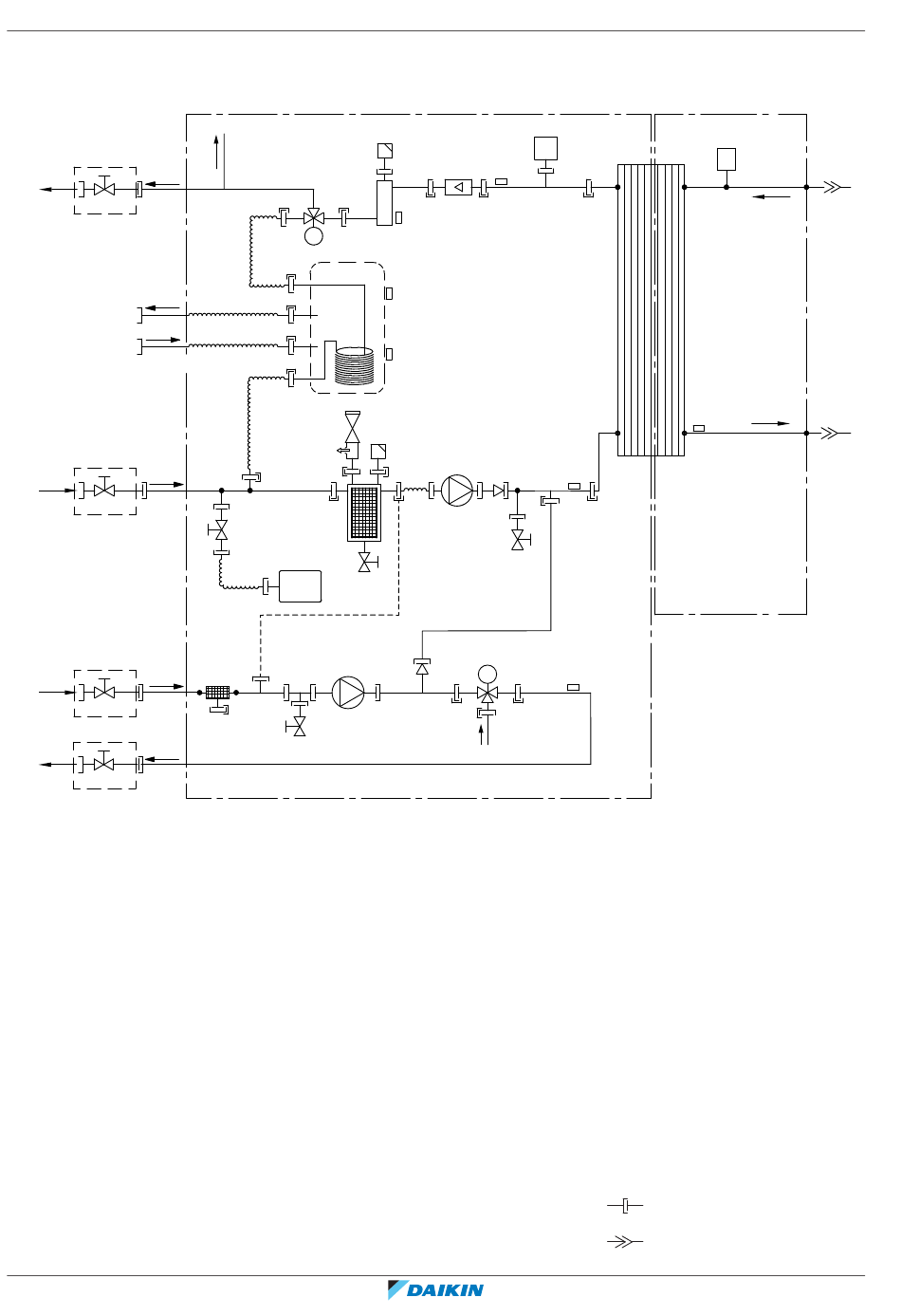

16.2 Rohrleitungsplan: Innengerät
C
a2
f
c2
c1
C
a1
f
C
b1
f
C
b2
f
Referenzhandbuch für den Monteur
240
A
X
M
M3S
i
f
g
q
r
p
k
A Wasserseite
B Kältemittelseite
C Extern
a1 Wassereinlass Raumheizung
(Zusatz-Zone/direkte Zone)
a2 Wasserauslass Raumheizung
(Zusatz-Zone/direkte Zone)
b1 Wassereinlass Raumheizung
(Haupt-Zone/gemischte Zone)
b2 Wasserauslass Raumheizung
(Haupt-Zone/gemischte Zone)
c1 Brauchwasser: Kaltwasserzulauf
c2 Brauchwasser:
Heißwasserauslass
d1 Zufuhr gasförmiges Kältemittel
(Heizbetrieb; Verdichter)
d2 Auslass flüssiges Kältemittel
(Heizbetrieb; Verdichter)
e Plattenwärmetauscher
B1PW
j
n
R1T
R2T
o
R8T
R5T
j
l m
h
k
k
M1S
m
M
X
B
B2PR
e
R3T
R4T
R7T
B1PW Wasserdrucksensor
Raumheizung
B2PR Kältemitteldrucksensor
M1S 3-Wege-Ventil (Mischventil für
die Haupt-Zone/gemischte
Zone)
M3S 3-Wege-Ventil (Raumheizung/
Brauchwasser)
R1T Thermistor (Wärmetauscher –
Wasserauslass)
R2T Thermistor (Reserveheizung –
Wasserauslass)
R3T Thermistor (flüssiges
Kältemittel)
R4T Thermistor (Wärmetauscher –
Wasserzulauf)
R5T, R8T Thermistor (Speicher)
R7T Thermistor (Haupt-Zone/
gemischte Zone –
Wasserauslass)
Schraubanschluss
Bördelanschluss
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
d1
d2
3D112187A
Daikin Altherma 3 R F
4P629093-1 – 2020.08
