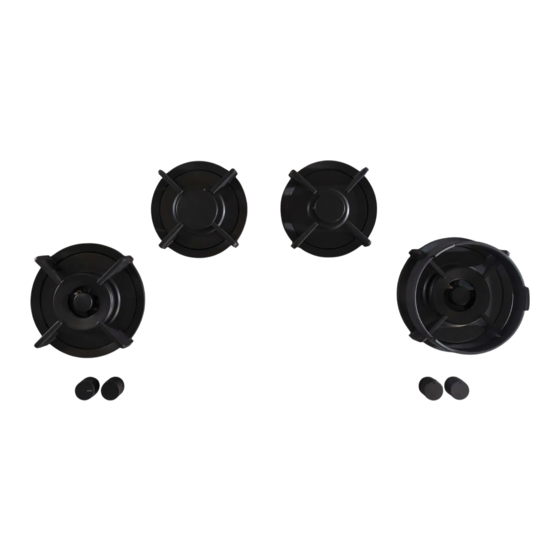

Novy Gaz Pro Montage- Und Verwendungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Novy Gaz Pro
Inhaltszusammenfassung für Novy Gaz Pro
- Seite 1 Montage- und Verarbeitungsanleitung Gaz Pro...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Küchenarbeitsplatte: Materialien und Abmessungen 2. Küchenarbeitsplatte: Aussparungen 3. Verwendung in Solid Surface 4. Küchenarbeitsplatte: Montage 5. Montage... -
Seite 3: Küchenarbeitsplatte: Materialien Und Abmessungen
1. Küchenarbeitsplatte: Materialien und Abmessungen 1a. Materialien Arbeitsplatte Kann auf sichere Weise in: • eine Kompaktplatte (z.B. Trespa…) • ein Solid Surface • Quartz-Komposit (z.B. Caesarstone,…) • Beton • Glas • Naturstein (z.B. Granit, Marmor) • rostfreien Stahl • Keramik montiert werden Nicht in Arbeitsplatten mit Laminatbeschichtung und Massivholz montieren Für Solid Surface gibt es zusätzliche Anforderungen. -
Seite 4: Küchenarbeitsplatte: Aussparungen
2. Küchenarbeitsplatte: Aussparungen Beachten Sie immer strikt die Richtlinien des Küchenherstellers und/oder Küchenarbeitsplattenherstellers. C-maat min. 4 Bild 1 max. 35 Das C-Maß sollte minimal 50 mm betragen (Bild 1). Der Abstand zwischen dem Modul und der Seite (links und rechts) der Arbeitsplatte sollte mindestens 150 mm betragen. - Seite 5 2. Küchenarbeitsplatte: Aussparungen Bild 5 Bild 6 Die Innenseite der Aussparung sollte eben sein, und glattgeschliffen werden (Bild 5). Unebenheiten können Rissbildung verursachen (Bild 6). Facet 1x1 mm Bild 7 Bringen Sie bei der Unter- und Oberseite der Aussparung(en) eine Mindestfacette von 1x1 mm an (mit Ausnahme von Solid Surface, sehen Sie Kapitel 3) (Bild 7).
-
Seite 6: Verwendung In Solid Surface
3. Verwendung in Solid Surface Beachten Sie immer strikt die Richtlinien des Solid Surface-Herstellers. Im Fall von Solid Surface sollten die folgenden zusätzlichen Anforderungen betrachtet werden: Verwenden Sie einen Fräser oder eine CNC-Maschine, um die Aussparung herzustellen. Radius R= 3 mm Extra plaat Solid Surface Bild 10 Bild 11... - Seite 7 3. Verwendung in Solid Surface Aluminiumband Thermoband Aluminiumband Achtung! Das Band darf nicht um den Rand gefaltet werden Hitzeleiter Bild 13 Bringen Sie das Aluband und das Thermoband in der folgenden Reihenfolge in die Aussparung an. 1. Aluminiumband 2. Thermoband 3.
-
Seite 8: Küchenarbeitsplatte: Montage
4. Küchenarbeitsplatte: Montage Beachten Sie immer strikt die Richtlinien des Küchenherstellers und/ oder Küchenarbeitsplattenherstellers. Bild 14 Bild 15 Die Küchenschränke sollten mit Hilfe einer Wasserwaage perfekt eben gemacht werden (Bild 14 und 15). Bei Unterschränken mit geschlossenem Oberdeck sollte die Größe des Moduls (+10mm) ausgespart werden, so dass der Wärmeleiter in vollen Kontakt mit dem Basisplattenmaterial gebracht werden kann. -
Seite 9: Montage
5. Montage Befolgen Sie sorgfältig die Montageanleitung 89 mm 119 mm Steunbalk Fig. 16 Bild 18 Bild 19 Um das Verbiegen der Küchenarbeitsplatte zu verhindern, sollte das Modul mit dem Unterstützungsset gestützt werden (Bild 18 und 19). Bild 20 Das Modul sollte im Servicefall jederzeit demontierbar sein (ohne Demontage der Küchenschränke und/oder der Küchenarbeitsplatte) (Bild 20).
