KA660F/00/a2/10.06

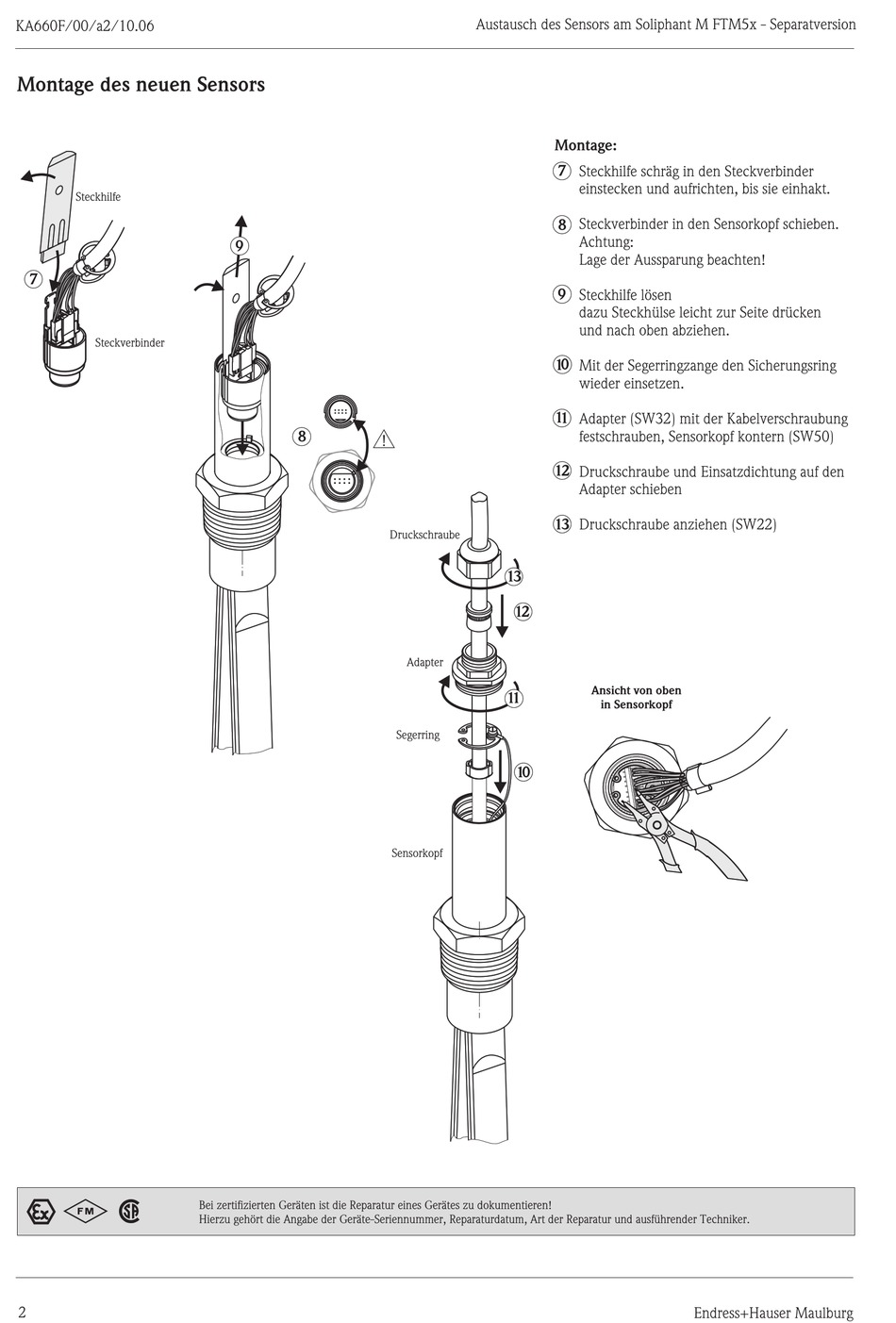

Montage des neuen Sensors
Steckhilfe
7
Steckverbinder
2
1
0
2
9
8
Bei zertifizierten Geräten ist die Reparatur eines Gerätes zu dokumentieren!
Hierzu gehört die Angabe der Geräte-Seriennummer, Reparaturdatum, Art der Reparatur und ausführender Techniker.
Austausch des Sensors am Soliphant M FTM5x - Separatversion
#
Druckschraube
3 1
1
2
Adapter
1
1
Segerring
1
0
Sensorkopf
Montage:
7
Steckhilfe schräg in den Steckverbinder
einstecken und aufrichten, bis sie einhakt.
8
Steckverbinder in den Sensorkopf schieben.
Achtung:
Lage der Aussparung beachten!
9
Steckhilfe lösen
dazu Steckhülse leicht zur Seite drücken
und nach oben abziehen.
1
0
Mit der Segerringzange den Sicherungsring
wieder einsetzen.
1
1
Adapter (SW32) mit der Kabelverschraubung
festschrauben, Sensorkopf kontern (SW50)
1
2
Druckschraube und Einsatzdichtung auf den
Adapter schieben
3 1
Druckschraube anziehen (SW22)
Ansicht von oben
in Sensorkopf
Endress+Hauser Maulburg
