Externer Wegaufnehmer (Remote)

12 EXTERNER WEGAUFNEHMER
(REMOTE)
Je nach Anschlussvariante des Wegaufnehmers funk-
tioniert der Typ 8793 als Prozessregler oder Positioner
(Stellungsregler).
Es gibt es folgende Anschlussvarianten:
Gerätetyp Schnittstelle Wegaufnehmer
Remote
Typ 8792
digital Remote Sensor
(seriell) Typ 8798
Typ 8793
beliebiger, hoch-
analog
Typ 8793 auflösender
(4...20 mA) *
Wegaufnehmer
Tab. 5: Anschlussvarianten Wegaufnehmer
* Wird bei dem Prozessregler Typ 8793 der Wegaufnehmer
über die analoge Schnittstelle angeschlossen, kann dieser
nur noch als Positioner (Stellungsregler) betrieben werden.
12.1 Befestigungszubehör
Für die Befestigung des Positioners im Remote-Betrieb gibt es
zwei Möglichkeiten
• Montage auf eine Normschiene
Halter für Normschienenmontage: Bestellnummer 675702
• Wandmontage
Bügel für Wandmontage: Bestellnummer 675715
Montage auf eine
Normschiene
Einstellung im
Menü (ADD.
FUNCTION)
–
POS.SENSOR
→ DIGITAL

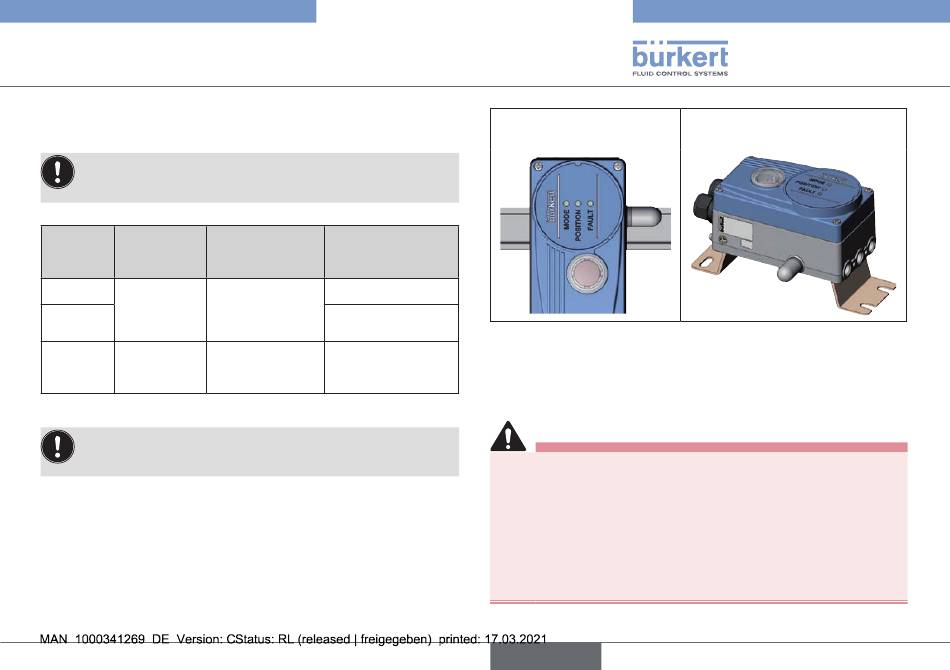

Fig. 14: Befestigungsarten im Remote-Betrieb
POS.SENSOR
12.2 Anschluss und Inbetriebnahme
→ ANALOG
Verletzungsgefahr bei unsachgemäßer Inbetriebnahme.
▶ Die Inbetriebnahme darf nur autorisiertes Fachpersonal mit
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage gegen unbeabsichtigtes Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf
Wandmontage
des externen Wegaufnehmers
(Remote-Betrieb)
WARNUNG
geeignetem Werkzeug durchführen.
gewährleisten.
