Xtralis ICAM IFT Produktrichtlinie
1.
Bedien- und Konfigurationstasten
2.
Statusanzeige
3.
Anzeigen für alternative Tastenfunktionen
4.
Sektor-, Alarm- und Störungsanzeigen
Im Folgenden eine Beschreibung des Anzeigefelds für den IFT Melder.
1. Bedien- und Konfigurationstasten
Sämtliche lokalen Bedienereingriffe erfolgen über diese Tasten.
1.
Keine Verwendung bei IFT Meldern
2.
Menütaste
3.
Prüftaste
4.
Abtasten / Parameter nach unten blättern
2. Statusanzeige
Zeigt normalerweise den Wert der Rauchkonzentration. Dient außerdem für alle Einrichtungs- und
Konfigurationsprozeduren.
3. Anzeigen für alternative Tastenfunktionen
Befindet sich das Gerät in einem über das Hauptmenü aufgerufenen Modus, wechseln die fünf äußerst
rechten Tasten auf Navigations- und Eingabefunktionen.
4. Sektor-, Alarm- und Störungsanzeigen
Einzelprobe-, Alarm- und Störungsanzeigen für jeden Sektor. Der Alarm Alle ist die Trace-Anzeige.
4
5.
Anzeige-LEDs
6.
Anzeigen für Infoalarm, Voralarm, Hauptalarm 1 und Hauptalarm 2
7.
Logarithmischer Anzeigebalken der Rauchkonzentration

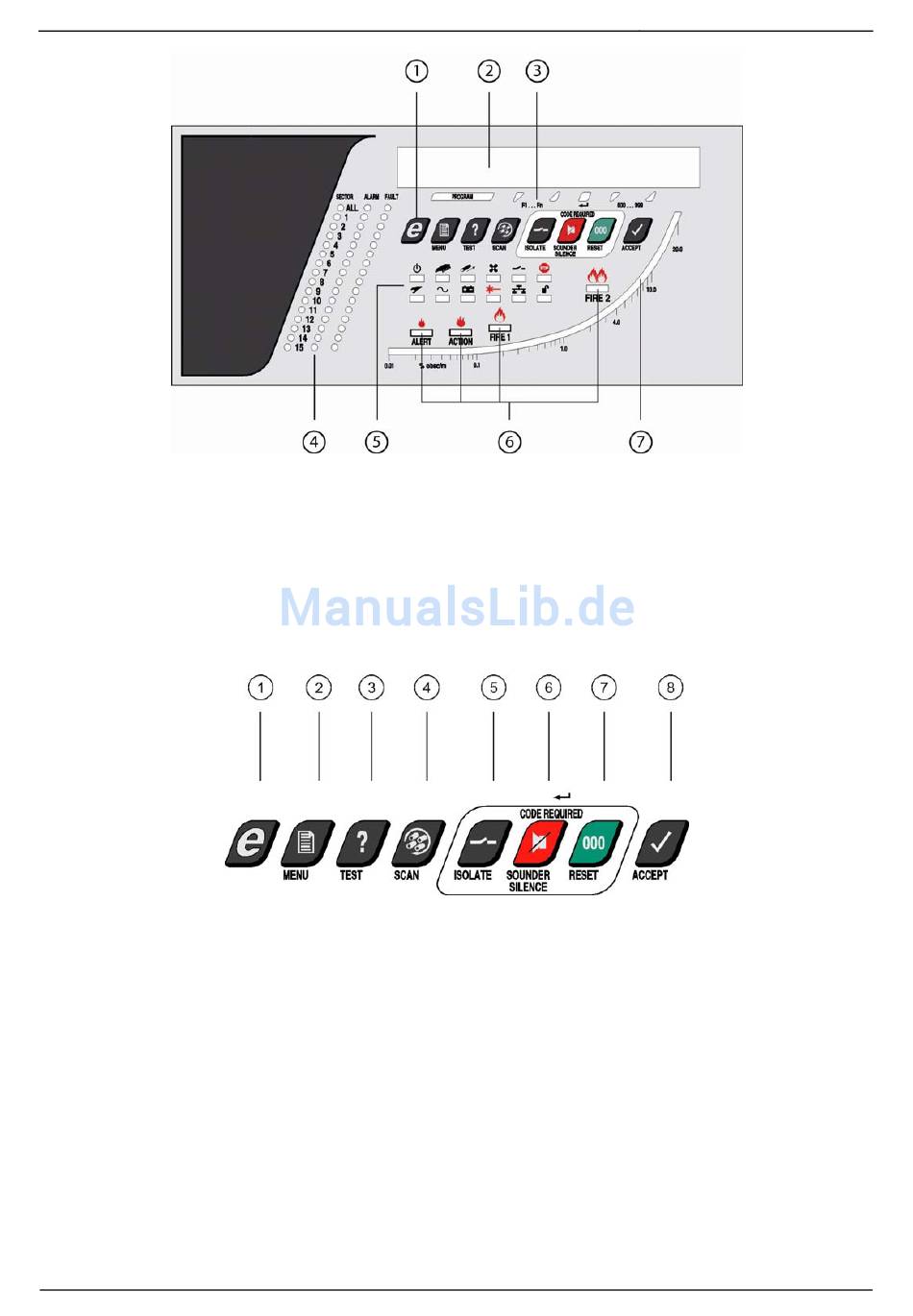

Abbildung 2-1: IFT Anzeigefeld
Abbildung 2-2: Bedien- und Konfigurationstasten
5.
Isolieren / Parameter nach oben blättern
6.
Signalton aus / Eingabetaste (Enter)
7.
Rücksetzen / Wert nach oben blättern
8.
Übernehmen / Wert nach unten blättern
