Installationsschritte
(NOT USED)
20 T50
6

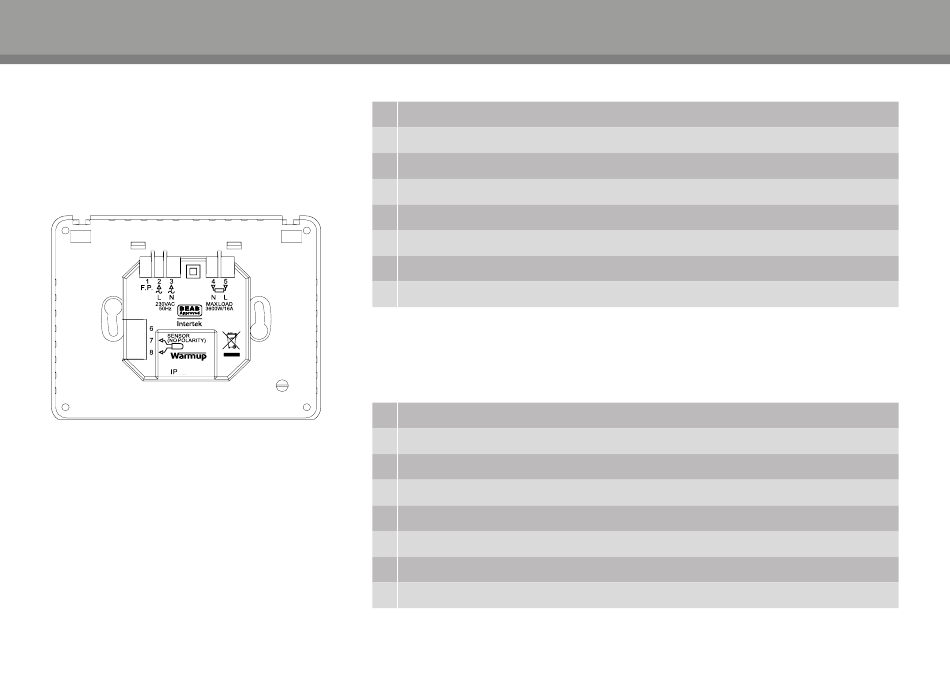

Klemmenbelegung im Normalfall:
1
Bleibt frei
2
Stromanschluss (Phase, max. 240V)
3
Stromanschluss (Null-Leiter, max. 240V)
4
Anschlussleitung des Heizsystems (Null-Leiter, max. 3600 W/16 A)
5
Anschlussleitung des Heizsystems (Phase, max. 3600 W/16 A)
6
Bleibt frei
7
Erste Leitung des Bodenfühlers (Farbe unwichtig)
8
Zweite Leitung des Bodenfühlers (Farbe unwichtig)
Klemmenbelegung im Sonderfall:
Bei der Verwendung des Fil Pilote (nur in Frankreich) weicht die Klemmen belegung
geringfügig ab.
1
Fil Pilote („F.P.")
2
Stromanschluss (Phase, max. 240V)
3
Stromanschluss (Null-Leiter, max. 240V)
4
Anschlussleitung (Null-Leiter, max. 3600 W/16 A)
5
Anschlussleitung (Phase, max. 3600 W/16 A)
6
Bleibt frei
7
Erste Leitung des Bodenfühlers (Farbe unwichtig)
8
Zweite Leitung des Bodenfühlers (Farbe unwichtig)
