7.
Entfernen Sie die Speichermodule und Speichermodul-Platzhalter.
8.
Entfernen Sie den Prozessor bzw. die Prozessoren.

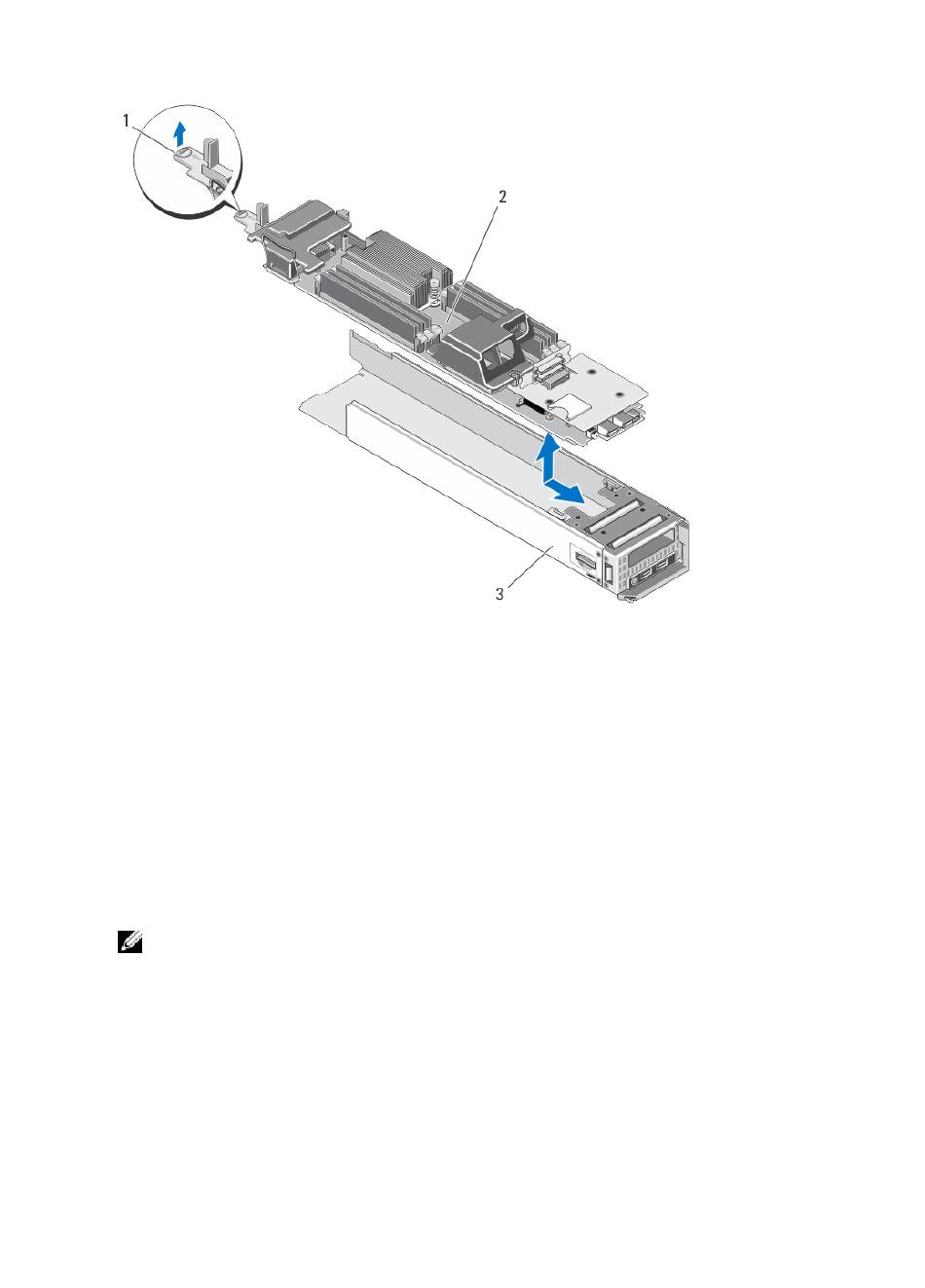

Abbildung 17. Systemplatine des Blades entfernen und installieren
1.
Entriegelungsgriff des Blades
3.
Blade-Gehäuse
Installieren der Systemplatine des Blades
1.
Übertragen Sie die folgenden Komponenten auf die neue Systemplatine des Blades:
a. Speichermodule und Speichermodul-Platzhalter
b. Prozessor(en) und Kühlkörper bzw. Prozessor-/DIMM-Platzhalter
c. LOM-Riserkarte
2.
Schieben Sie die neue Systemplatine des Blades in das offene Ende des Bladegehäuses, bis die
Sperrklinke des Blades einrastet.
ANMERKUNG: Stellen Sie sicher, dass die Systemplatine parallel zum Gehäuse ausgerichtet ist.
3.
Setzen Sie die Zusatzkarte ein.
4.
Installieren Sie die SSD-Rückwandplatine wieder.
5.
Installieren Sie das/die SSD-Laufwerk(e).
Wenn zwei Laufwerke vorhanden sind, achten Sie darauf, sie wieder an den ursprünglichen
Positionen einzusetzen.
6.
Installieren Sie die SD-Karte(n).
7.
Installieren Sie das Blade im Sleeve.
48
2.
Systemplatine des Blades
