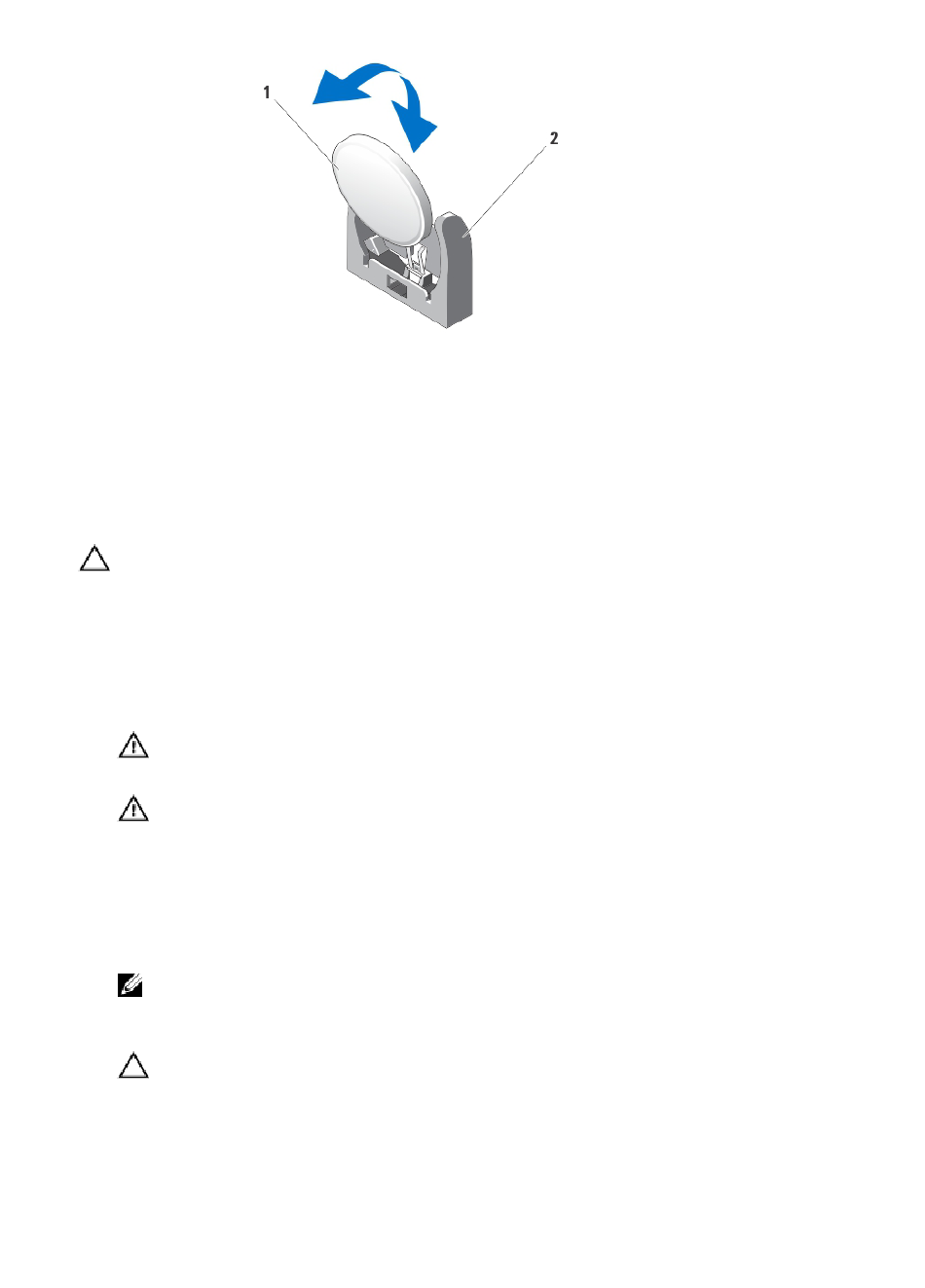

Abbildung 16. NVRAM-Pufferbatterie austauschen
1.
Positive Seite der Batterie
Systemplatine
Fehlerbehebung bei der Systemplatine des Blades
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker
ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen
unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell
durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und
Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche
werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die
Sie zusammen mit Ihrem Produkt erhalten haben.
1.
Entfernen Sie das Blade aus dem Sleeve.
WARNUNG: Der Prozessor und der Kühlkörper können sehr heiß werden. Lassen Sie den
Prozessor unbedingt abkühlen, bevor Sie ihn berühren.
WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang
zu heiß zum Anfassen. Lassen Sie die Speichermodule ausreichend lange abkühlen, bevor Sie
sie berühren. Fassen Sie Speichermodule an den Rändern an und vermeiden Sie den Kontakt
mit Komponenten auf den Speichermodulen.
2.
Entfernen Sie die SD-Karte und die vFlash-Karte.
3.
Entfernen Sie Zusatzkarte bzw. den Zusatzkarten-Platzhalter.
4.
Entfernen Sie die SSD-Laufwerke.
ANMERKUNG: Wenn Sie beide SSD-Laufwerke entfernen, beschriften Sie sie ihren
Einbaupositionen entsprechend, damit Sie sie korrekt wieder einsetzen können.
5.
Entfernen Sie die SSD-Rückwandplatine.
VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem
Prozessor oder anderen Komponenten an.
6.
Halten Sie das Blade-Gehäuse mit der einen Hand und heben und ziehen Sie mit der anderen Hand
den Entriegelungsgriff des Blades, um die Systemplatine des Blades aus dem offenen Ende des
Gehäuses zu ziehen.
2.
Batteriesockel
