über den Tap-Anschluss und über ein Fanout-Kabel. Es ist zu beachten, dass die Dämpfung der LC-Verbindung am Ende des
Fanout-Kabels in diesem Beispiel nicht enthalten ist. Die Berechnung umfasst die Dämpfung von einem 600-m-Glasfasertrunk
und einem 10-m-Tap-Port Fanout-Kabel: Dämpfung für 600 m OM4 EDGE Trunk-Glasfaser für ein Netzwerk-Link: 2,8 dB/km x
.6 km = 1,68 dB Loss for 10 m of OM4 EDGE trunk fiber for a tap port harness: 2,8 dB/km X .01 km = 0,028 dB

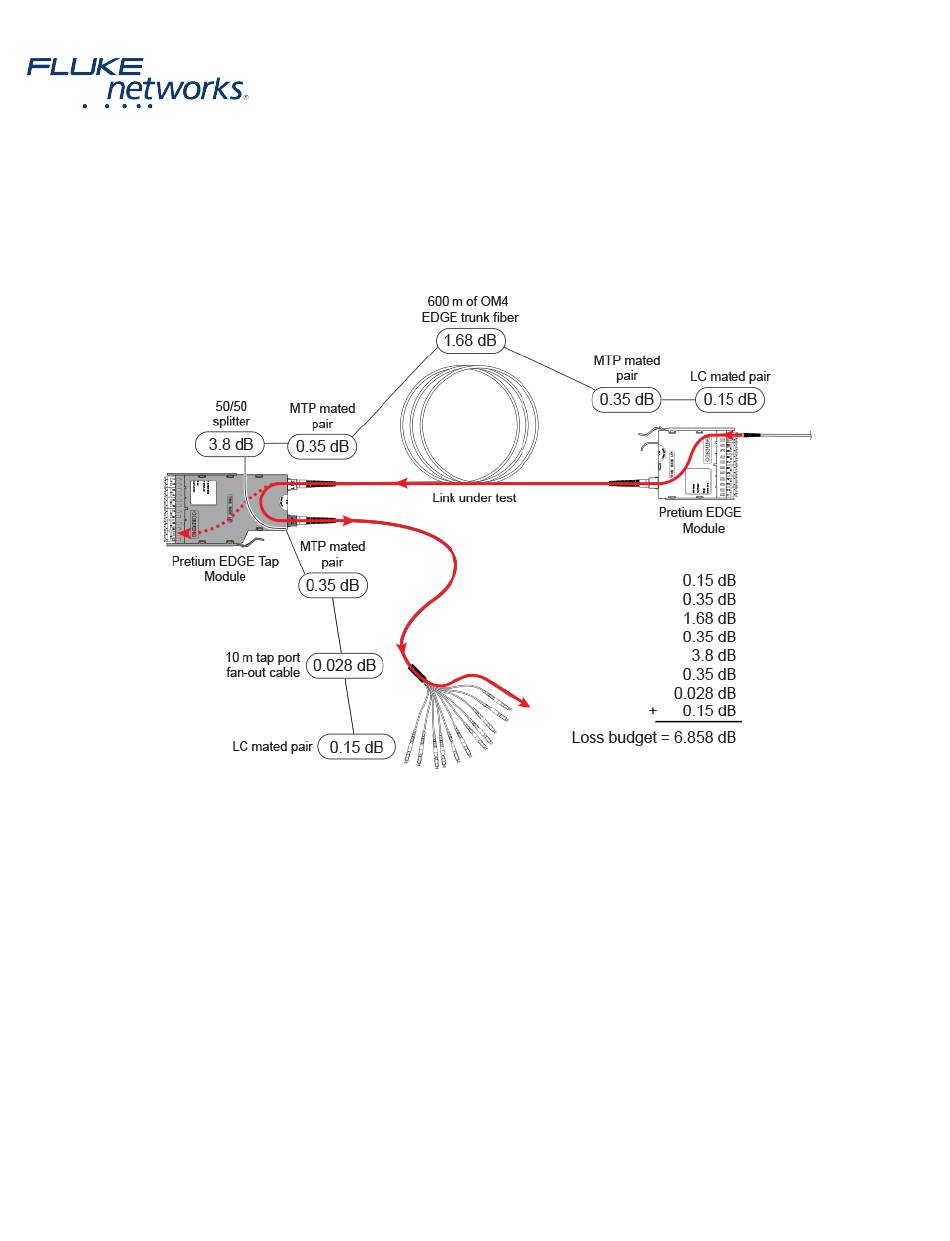

Abbildung 2. Example of a Loss Budget Calculation for Testing Network Links For more examples of loss budget
calculations, see the Corning Standard Recommended Procedure (SRP) document number 003-126 on the Corning web site.

Einrichten von einer benutzerdefinierten Testgrenze

Setzen Sie als nächstes eine benutzerdefinierte Testgrenze, die Ihre Dämpfungsvorgaben einschließt und führen Sie Tests
nur bei 850 nm aus. Der erste Dämpfungsvorgabewert, den Sie eingeben, ist für die erste Netzwerkverbindung, die Sie testen.
1. Tippen Sie auf dem Home-Bildschirm das Test-Setup-Bedienfeld. 2. Auf dem Bildschirm TEST ÄNDERN tippen Sie auf
einen CertiFiber Pro-Test und anschließend auf BEARBEITEN. 3. Auf dem Bildschirm TEST-SETUP tippen Sie auf Test-Limit,
tippen Sie auf MEHR, tippen Sie auf Custom und dann auf VERWALTEN. 4. Auf dem Bildschirm CUSTOM VERWALTEN
tippen Sie auf das Fenster Erstellen. 5. Auf dem Bildschirm NEUE CUSTOM GRENZE tippen Sie auf Neuen Grenze-Namen
eingeben, geben Sie einen Namen mittels der Tastatur ein und tippen Sie dann auf FERTIG. 6. Auf dem Bildschirm NEUE
CUSTOM GRENZE geben Sie diese Einstellungen ein: Max. Länge: Geben Sie einen Wert ein, der länger als der längste
Trunk im Glasfaser-Netzwerk ist. Dämpfungsbudget: Wählen Sie Fest. Spezifische Wellenlängen-Einstellungen: Für
Gesamtdämpfung @ 850 (dB), geben Sie das kalkulierte Budget für die erste zu prüfende Netzwerkverbindung ein. Beachten
How to Use the CertiFiber® Pro to Test Installed Corning Multimode Pretium EDGE® Tap Modules
Page 4 of 15
