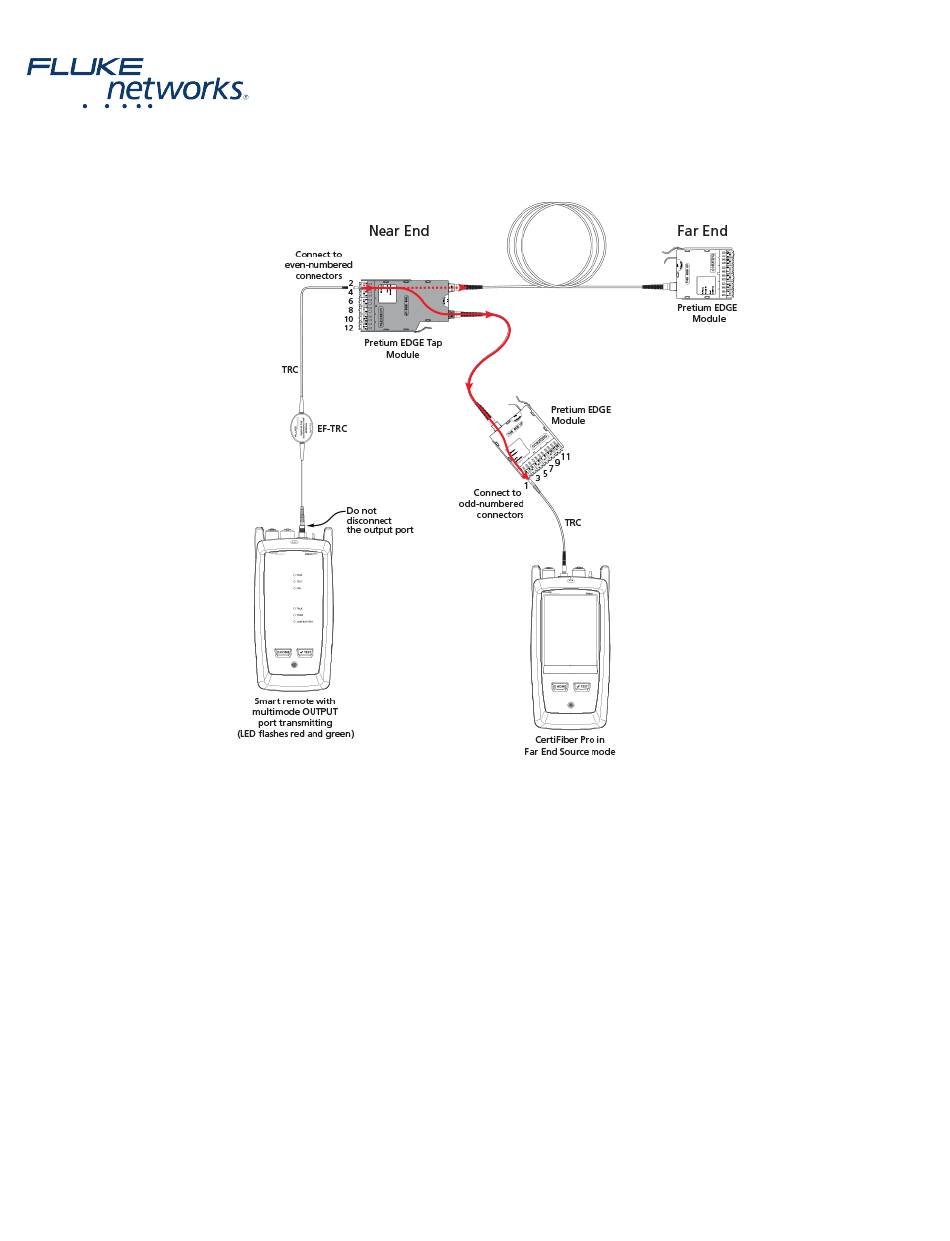

Abbildung 8. Connections for Testing the Tap Port Links from the Near End through an EDGE Module
Die Tap Port Verbindungen vom entfernten Ende testen.
1. Ändern Sie den Wert für die Höchstdämpfung bei 850 nm in Ihrer benutzerdefinierten Grenze auf den anwendbaren
Dämpfungsbudgetwert für den Glasfaserpfad vom entfernten Ende über den Tap-Port. 2. Reinigen und überprüfen Sie die
geradzahligen LC-Stecker am EDGE Modul (entferntes Ende) und die geradzahligen Anschlüsse auf dem Tap Port Fanout-
Kabel oder dritten EDGE Modul. 3. Stellen Sie die Verbindungen her wie in Abbildung 9 gezeigt, wenn Sie die Tests über ein
Fanout-Kabel durchführen, oder wie in Abbildung 10 gezeigt, wenn Sie den Test über ein drittes EDGE-Modul durchführen. 4.
If necessary, select End 1 or End 2. On the home screen, tap the Next ID: panel, then tap the End 1/End 2 control to select an
end. 5. Tippen Sie auf TEST auf dem Haupt-Testgerät oder drücken Sie auf B auf dem Haupt- oder Remote-Tester. 6. Wenn
der Test erfolgreich ist, speichern Sie die Ergebnisse. Wenn dies fehlschlägt, reinigen und überprüfen Sie die Anschlüsse
erneut, oder reparieren Sie sie gegebenenfalls, dann testen Sie sie erneut. 7. Wenn die Netzwerk-Links unterschiedliche
Längen aufweisen, ändern Sie den Wert für die Höchstdämpfung bei 850 nm in Ihrem benutzerdefinierten Limit für den
geltenden Dämpfungsbudgetwert für den nächsten Tap Port Link. 8. Wiederholen Sie die Schritte 3-7 für alle Tap Port Links.
How to Use the CertiFiber® Pro to Test Installed Corning Multimode Pretium EDGE® Tap Modules
