Berichtsanforderungen zu erfüllen. 12. Auf dem CertiFiber Pro Remote-Modul halten Sie die Taste neben der VFL-Port für 3
Sekunden gedrückt, um die Multimode-Quelle einzuschalten. 13. Tippen Sie auf REFERENZ FESTLEGEN. 14. Wenn Sie
nicht den Verbindungs-Assistenten verwendet haben, fahren Sie mit „Die Tap Port Links am nahen Ende testen" auf Seite 13
fort.

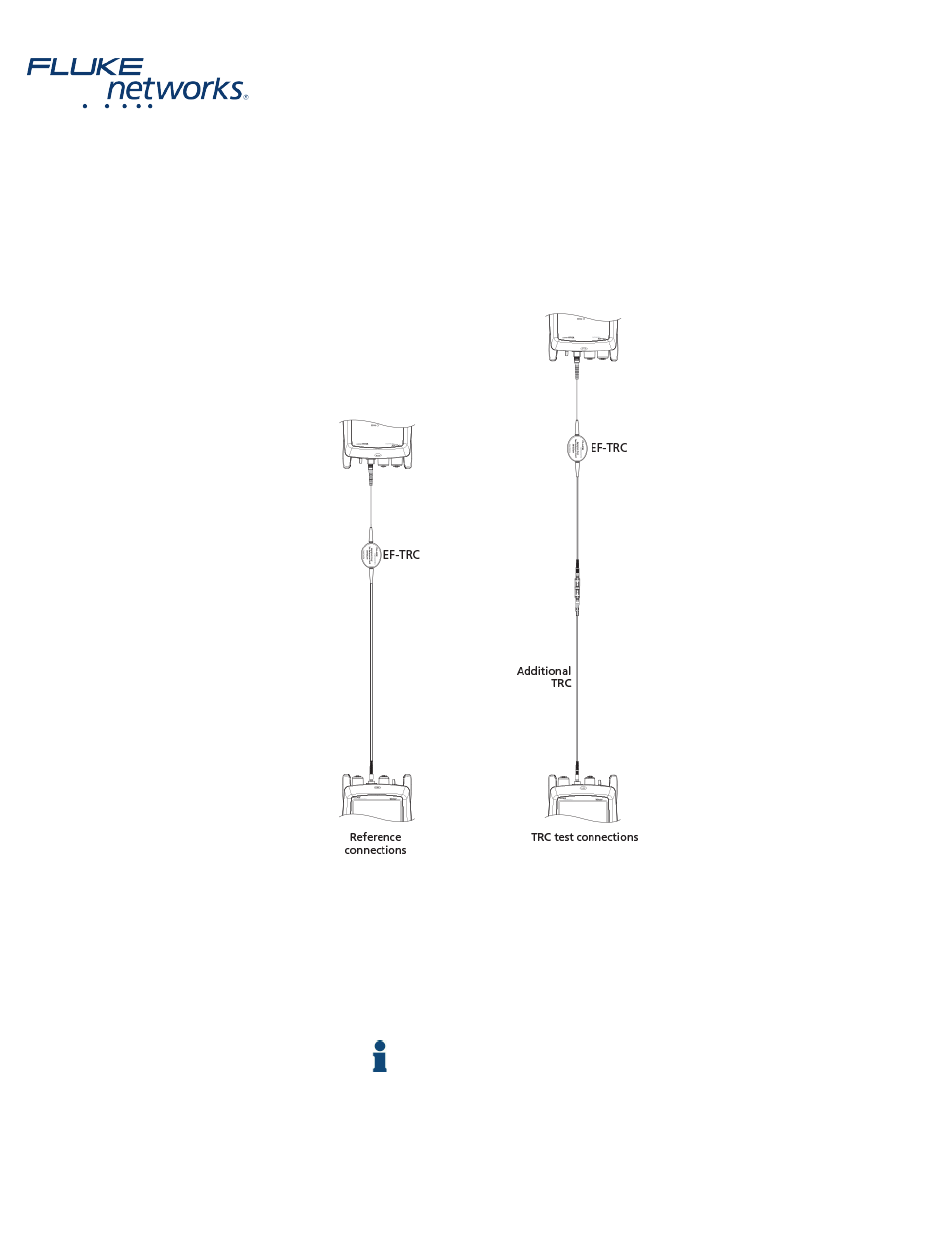

Abbildung 6. Reference and TRC Test Connections for Far End Source Mode
Next, if you used the connection wizard,
verify that the test reference cord (TRC) you will add is good: 1. Wenn das Referenzverfahren abgeschlossen ist, tippen Sie
auf dem Bildschirm REFERENZ FESTLEGENauf WEITER. 2. Trennen Sie das Referenztestkabel von dem INPUT-Port an
Tester und Remote, dann verwenden Sie ein Referenztestkabel und einen Adapter, um die Verbindungen zur Überprüfung
der TRC zu erstellen, wie auf dem Bildschirm und in Abbildung 6 gezeigt. 3. Tippen Sie auf TRC-ÜBERPRÜFUNG. Der Tester
misst und speichert den Verlust des Referenztestkabels, das Sie hinzugefügt haben. The ID for this results start with "TRC",
show the date and time of the test, and have an
for the test result. Der Tester zeigt eine Warnung an, wenn die Dämpfung
eines TRC über 0,15 dB ist. Wenn der Tester eine Warnung anzeigt, reinigen und überprüfen Sie die Anschlüsse auf dem
TRC, dann setzen Sie die Referenz und wiederholen Sie die TRC-Überprüfung.
How to Use the CertiFiber® Pro to Test Installed Corning Multimode Pretium EDGE® Tap Modules
Page 10 of 15
