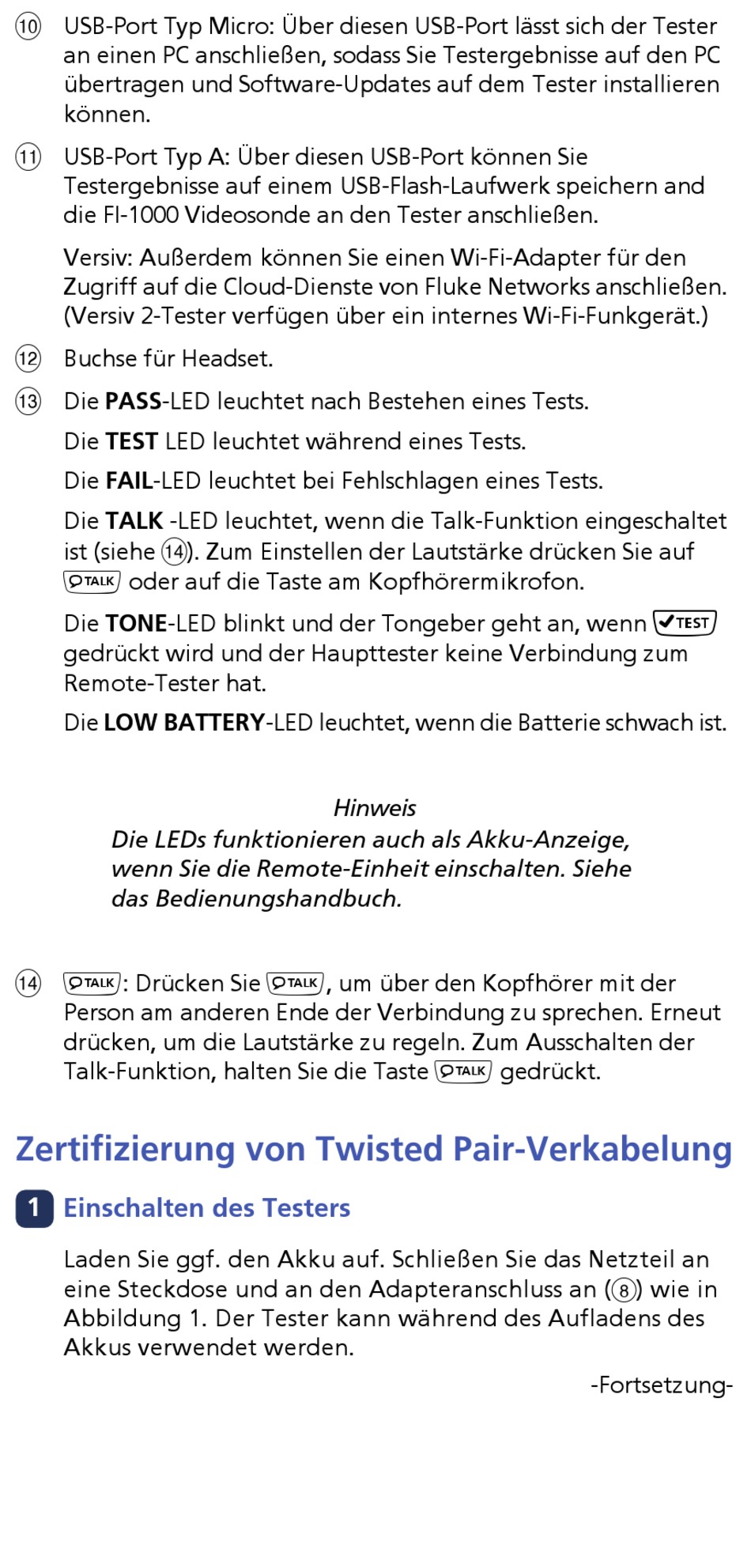

USB-Port Typ Micro: Über diesen USB-Port lässt sich der Tester

an einen PC anschließen, sodass Sie Testergebnisse auf den PC
übertragen und Software-Updates auf dem Tester installieren
können.
 USB-Port Typ A: Über diesen USB-Port können Sie
Testergebnisse auf einem USB-Flash-Laufwerk speichern and
die FI-1000 Videosonde an den Tester anschließen.
Versiv: Außerdem können Sie einen Wi-Fi-Adapter für den
Zugriff auf die Cloud-Dienste von Fluke Networks anschließen.
(Versiv 2-Tester verfügen über ein internes Wi-Fi-Funkgerät.)
Buchse für Headset.

Die PASS-LED leuchtet nach Bestehen eines Tests.

Die TEST LED leuchtet während eines Tests.
Die FAIL-LED leuchtet bei Fehlschlagen eines Tests.
Die TALK -LED leuchtet, wenn die Talk-Funktion eingeschaltet
ist (siehe
 oder auf die Taste am Kopfhörermikrofon.
Die TONE-LED blinkt und der Tongeber geht an, wenn
gedrückt wird und der Haupttester keine Verbindung zum
Remote-Tester hat.
Die LOW BATTERY-LED leuchtet, wenn die Batterie schwach ist.
Die LEDs funktionieren auch als Akku-Anzeige,
wenn Sie die Remote-Einheit einschalten. Siehe
das Bedienungshandbuch.
: Drücken Sie , um über den Kopfhörer mit der

Person am anderen Ende der Verbindung zu sprechen. Erneut
drücken, um die Lautstärke zu regeln. Zum Ausschalten der
Talk-Funktion, halten Sie die Taste  gedrückt.

Zertifizierung von Twisted Pair-Verkabelung

1 Einschalten des Testers
Laden Sie ggf. den Akku auf. Schließen Sie das Netzteil an
eine Steckdose und an den Adapteranschluss an () wie in
Abbildung 1. Der Tester kann während des Aufladens des
Akkus verwendet werden.
). Zum Einstellen der Lautstärke drücken Sie auf

Hinweis

-Fortsetzung-
