Die Tap Port Verbindungen vom nahen Ende testen.
1. Ändern Sie den Wert für die Gesamtdämpfung bei 850 (dB) in Ihrer benutzerdefinierten Grenze auf den anwendbaren
Dämpfungsbudgetwert für den Glasfaserpfad vom nahen Ende über den Tap-Port. (Bildschirm TEST-SETUP > Bearbeiten >
Test-Limit > MEHR >Custom > VERWALTEN > Bearbeiten.) 2. Reinigen und überprüfen Sie die geradzahligen LC-Stecker
am EDGE Tap Modul (nahes Ende) und die ungeradzahligen Anschlüsse auf dem Tap Port Fanout-Kabel oder dritten EDGE
Modul. 3. Stellen Sie die Verbindungen her wie in Abbildung 7 gezeigt, wenn Sie die Tests über ein Fanout-Kabel
durchführen, oder wie in Abbildung 8 gezeigt, wenn Sie den Test über ein drittes EDGE-Modul durchführen. 4. If necessary,
select End 1 or End 2. On the home screen, tap the Next ID: panel, then tap the End 1/End 2 control to select an end. 5.
Tippen Sie auf TEST auf dem Haupt-Testgerät oder drücken Sie auf B auf dem Haupt- oder Remote-Tester. 6. Wenn der Test
erfolgreich ist, speichern Sie die Ergebnisse. Wenn dies fehlschlägt, reinigen und überprüfen Sie die Anschlüsse erneut, oder
reparieren Sie sie gegebenenfalls, dann testen Sie sie erneut. 7. Wiederholen Sie die Schritte 3-6 für alle Tap Port Links.
Hinweis: To put End 1/End 2 results together in the same record, use LinkWare software to merge the results.

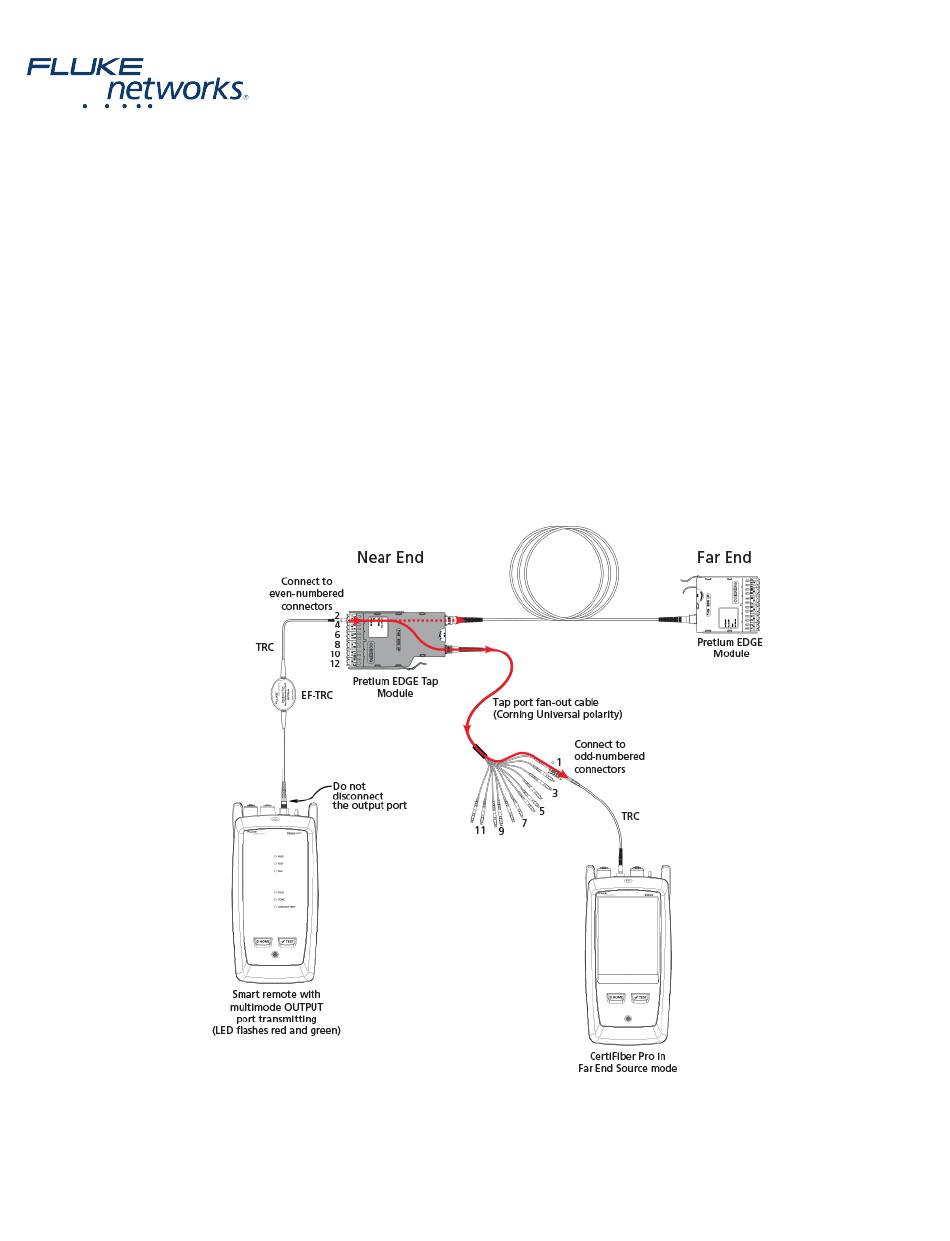

Abbildung 7. Connections for Testing the Tap Port Links from the Near End through a Fan-Out Cable
How to Use the CertiFiber® Pro to Test Installed Corning Multimode Pretium EDGE® Tap Modules
Page 11 of 15
