Der Einbau und die Installation eines Elektrogerätes sind Arbeiten, die mit besonderer Sorgfalt durchgeführt werden müssen. Eine nicht
fachgerechte Installation kann die Sicherheit des Gerätes beeinträchtigen und die Unversehrtheit des Benutzers gefährden.
Es ist daher zwingend notwendig, die Installationsarbeiten einem qualifizierten Fachmann zu überlassen, der sie nach allen Regeln der Kunst
und gemäß den geltenden Normen durchführen kann. Sollte der Endverbraucher trotz dieser dringenden Empfehlung die Installation selber
vornehmen, lehnt der Fabrikant jede Verantwortung für technische Defekte am Gerät oder für eventuell resultierende Schäden an Personen
oder Sachen ab.

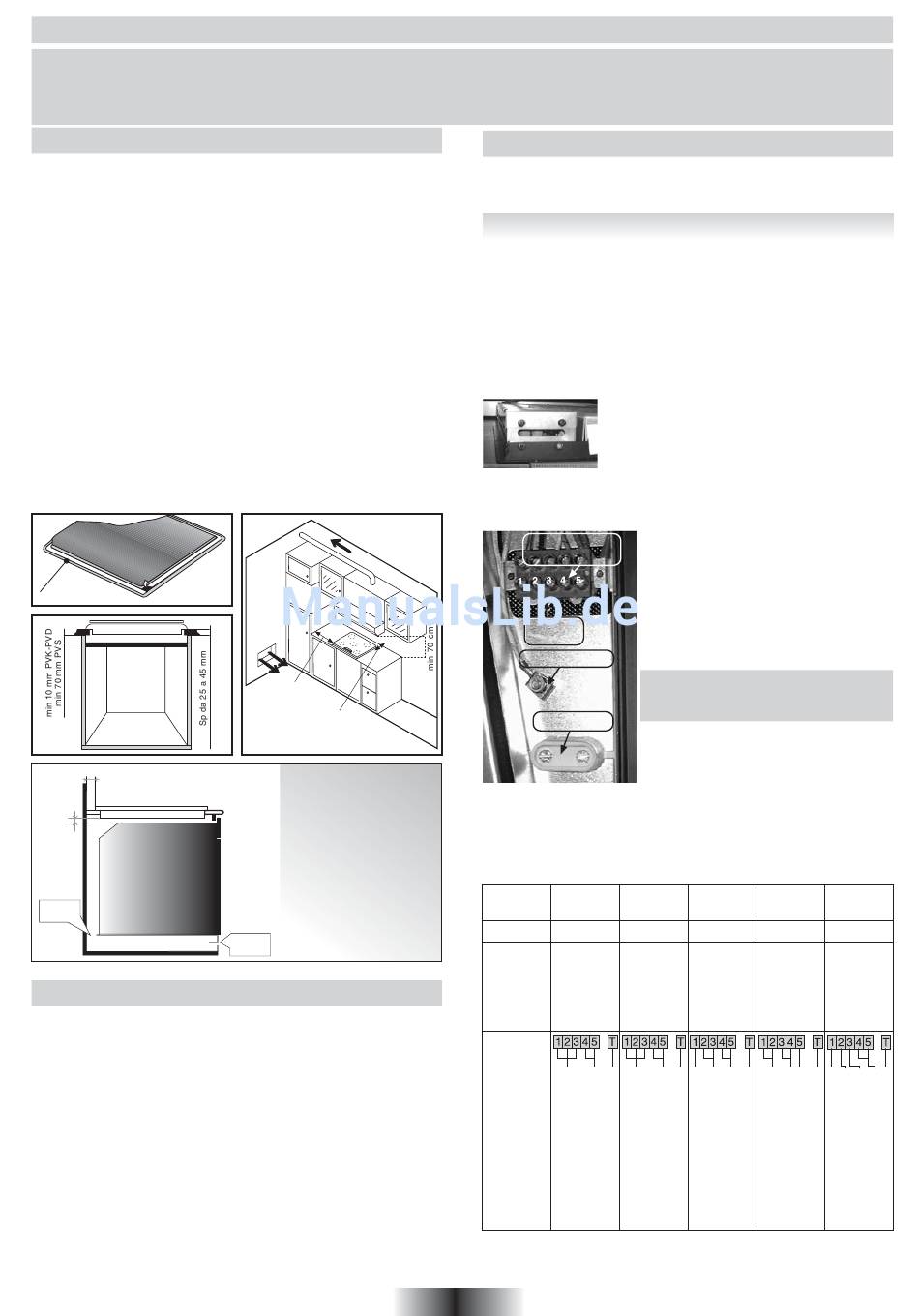

EINBAU

Das Möbel oder die Arbeitsplatte, in die das Ceranfeld eingebaut
werden soll, so wie die Wände der angrenzenden Möbel, aus
hitzebeständigem Material bestehen. Insbesondere
bei Schränken aus Furnierholz müssen die verwendeten Klebstoffe
hitzebeständig sein, um Verformungen und Entleimungen zu
vermeiden.
Installation:
• Mit dem Ceranfeld wird einen Dichtungsstreifen mitgeliefert.
Gehen Sie wie folgt vor:
- Drehen Sie das Gerät mit dem Glas nach unten um. Schützen
Sie dabei die Glasoberfläche.
- Kleben Sie den Dichtungsstreifen rund um das Gerät.
- Achten Sie auf einen einwandfreien Sitz des Dichtungsstreifens,
um das Durchsickerm von Feuchtigkeit in das untenstehende
Möbel zu verhindern
• Der Abstand des Gerätes zu den angrenzenden Wänden muß
mindestens 5 cm betragen.
• Falls das Gerät so eingebaut wird, daß unterhalb des Ceranfeldes
ein zugängliches Möbelteil vorgesehen ist, muß unterhalb des
Gerätegehäuses eine Zwischenplatte eingebaut werden, um das
Risiko einer Verbrennung bzw. einer Beschädigung
auszuschließen. Diese muß einen Abstand von mindestens
1 cm (7cm x PVS) vom Geräteboden haben.
Gerätegehäuse
Dichtungsstreifen
50 mm
10 mm
mini
Öffnung
500 X 50
HINWEISE
Achtung:
• Vor dem elektrischen Anschluß überprüfen Sie die auf dem
Zähler angegebene Netzspannung, die Sicherung und die
einwandfreie Erdung der Hausinstallation
• Der elektrische Anschluß ans Stromnetz erfolgt mit einem Stecker
mit Erdung oder mittels einer Vorrichtung zur allpoligen
Unterbrechung mit einem Öffnungsabstand zwischen den
Kontakten von mindestens 3 mm.
• Das gelb-grüne Erdungskabel muß an die Klemmleiste des
Gerätes einerseits und der Hausinstallation andererseits
angeschlossen werden.
• Wir lehnen jegliche Verantwortung für Schäden oder deren
Folgen ab, die aus der Benutzung eines nicht oder mangelhaft
geerdeten Gerätes resultieren.
• Alle Eingriffe am Versorgungskabel sind ausschließlich durch
den Werkskundendienst oder durch ähnlich qualifiziertes
Fachpersonal durchzuführen.
INSTALLATION
min 15 cm
min 5,5 cm
Der Einbau in
Kombination
mit einem
Backofen ohne
Abkühlventilat
or ist
nicht gestattet.
Öffnung
500 X 50
• Ceranfelder "PVK"
Das Gerät wird ohne Versorgungskabel geliefert, ist dafür jedoch
mit einem Klemmenbrett ausgestattet, das es Ihnen ermöglicht,
die richtige Verbindung für die jeweilige Netzspannung zu wählen.
• Anschluss an die Klemmen vom Klemmenbrett:
Um den Anschluss vorzunehmen, folgen Sie bitte den
nachstehenden Anweisungen:
• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass das
Gerät durch eine geeignete Sicherung geschützt ist, siehe Tabelle,
und mit Kabeln mit ausreichendem Querschnitt ausgestattet ist,
um eine normale Versorgung des Gerätes selber zu gewährleisten.
• Wählen Sie das Versorgungskabel gemäß der Hinweise in der Tabelle.
• Drehen Sie das Kochfeld um, so dass die Seite Glas gegen die
Arbeitsfläche anliegt.
Sorgen Sie dafür, dass das Glas ausreichend geschützt ist!
• Entfernen Sie den mit zwei Schrauben auf
- Führen Sie das Versorgungskabel in das Loch
- Streifen Sie das Ende von jedem Leiter des Versorgungskabels
um 10 mm ab, indem Sie von der erforderlichen Menge des
Kabels für den Anschluss an das Klemmenbrett Rechnung tragen.
Klemmenbrett mit
Markierungen
Shunts
Erdungsklemme
-
Kabelklemme
Für die Verbindung zum Klemmenbrett sollen Sie:
- die Markierungen 1, 2, 3, 4 und 5 beachten;
- die Schrauben anziehen;
- nicht vergessen. den Schutzleiter (Erdungsleiter) an die
Erdungsklemme anzuschließen.
Einphasig
220-240V~
SICHERUNG 20 A
KABEL-
QUERS- 3 G 2,5 mm
CHNITT H05RR-F,
KABELTYP H05VV-F,
H05V2V2-F
ANSCHLUß
AN DAS
KLEMMEN-
PH N T
BRETT
PH Phase
Shunt:
shunt 1-2
Stellen Sie
shunt 2-3
eine Brücke
mit einem
N Nulleiter
Shunt her
shunt 4-5
T Erdung
16 DE
der Frontseite versehenen Deckel unter den
Kontrollknebeln.
des Deckels und durch die Klemmen hindurch.
• Das Klemmenbrett bietet verschiedene
Anschlussmöglichkeiten. Entsprechend
den Installationsanweisungen und mit
Hilfe der Shunts* befestigen Sie die
Leiter wie in der nachstehenden Tabelle
angegeben.
* Die Shunts, die sich an jeder Klemme
befinden, ermöglichen es, eine Brücke
zwischen zwei Phasen zu schlagen.
Anmerkung: Sorgen Sie dafür, dass
die Shunts nicht in das Loch fallen
können.
• Wenn der Anschluss fertig ist, ziehen
Sie die Kabelklammer wieder an und
schrauben Sie den Deckel wieder
anschrauben.
Zweiphasig Zweiphasig Dreiphasig
220-240V2~
220-415V2N~ 220-240V3~
20 A 20 A 20 A
3 G 2,5 mm 4 G 2,5 mm 4 G 2,5 mm
2 2 2
H05RR-F, H05RR-F, H05RR-F,
H05VV-F, H05VV-F, H05VV-F,
H05V2V2-F H05V2V2-F H05V2V2-F
PH PH T PH PH N T PH PH
PH Phase PH Phase PH Phase
shunt 1-2 shunt 1-2
shunt 2-3 PH Phase
shunt 2-3 PH Phase
PH Phase shunt 3-4
shunt 4-5 N Nulleiter
shunt 4-5 PH Phase 5
T Erdung T Erdung T Erdung
Dreiphasig
380-415V3N~
16 A
5 G 1,5 mm
2 2
H05RR-F,
H05VV-F,
H05V2V2-F
PH T PH PH PH N T
PH Phase
PH Phase
PH Phase
N Nulleiter
shunt 4-5
T Erdung
